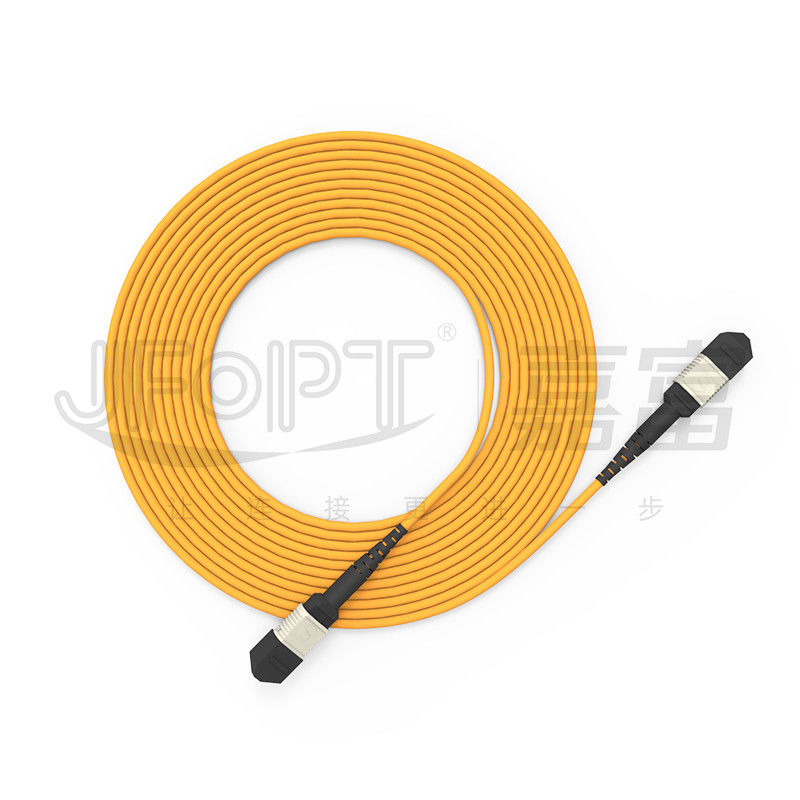

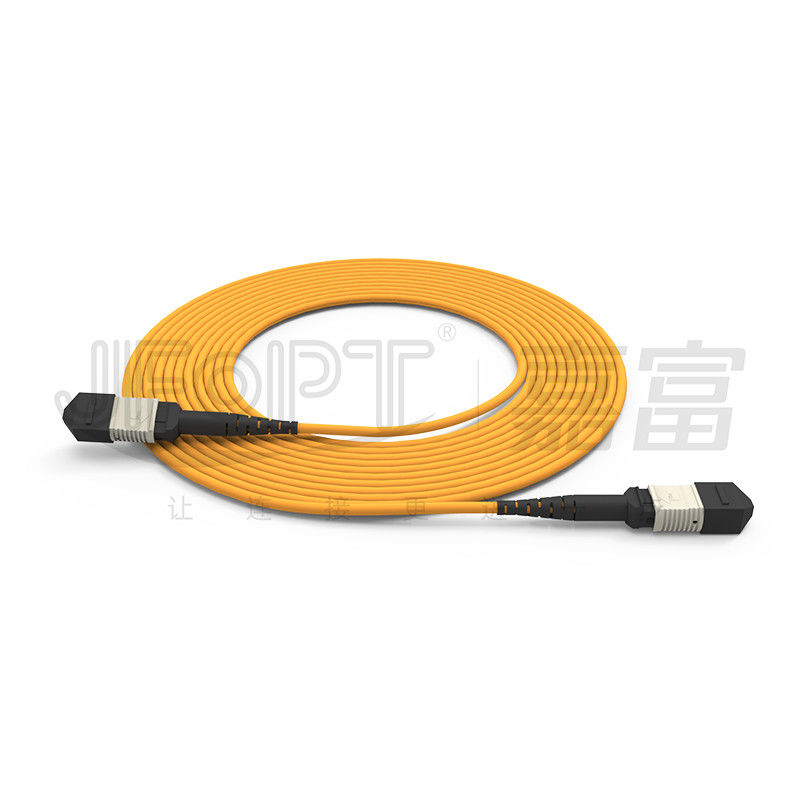

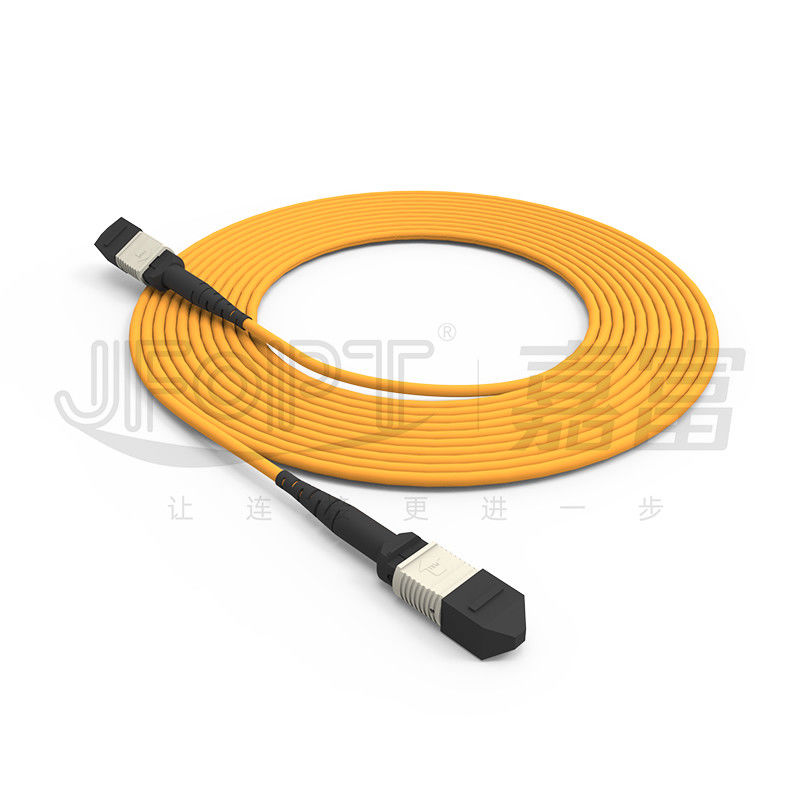

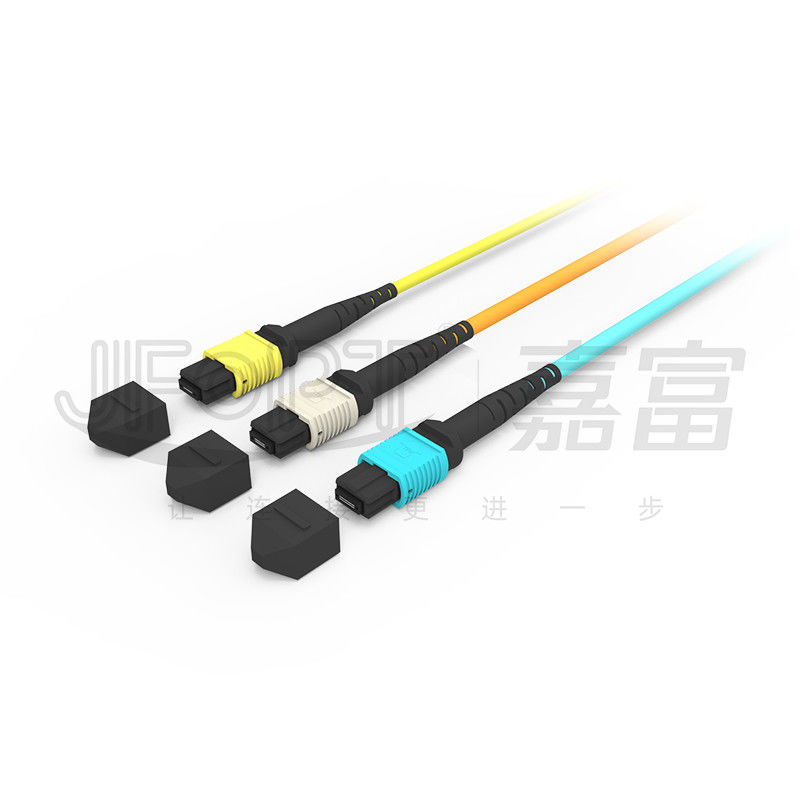

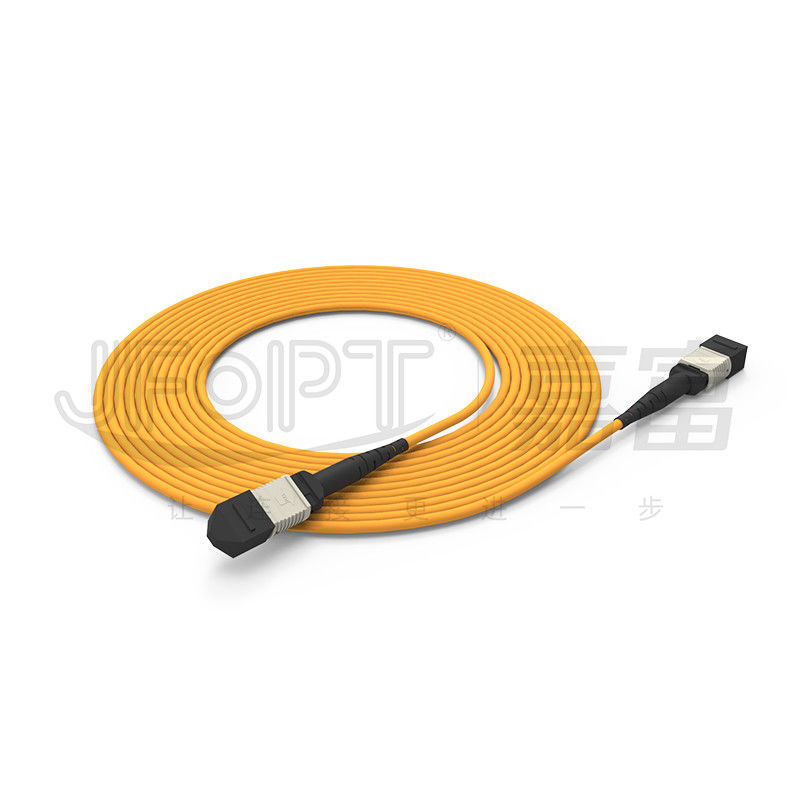

Name: 850 nm Multimodo Ferrule MPO Trunk Cable Multi-core Fiber Optic Patch Cord
Brand: JFOPT
SKU: MPO Multimode OM3 Fiber Optic Patch Cord
Rating: 4.8 (119 reviews)

Casa > produtos > Cabo do tronco de Mpo >

850 nm Multimodo Ferrule MPO Trunk Cable Multi-core Fiber Optic Patch Cord

Cable de tronco MPO multimodo

Ferrule MPO Trunk Cable

850 nm MPO Trunk Cable

Place of Origin:

CHINA

Marca:

JFOPT

Certificação:

CE, ISO9001

Model Number:

MPO Multimode OM3 Fiber Optic Patch Cord

Contacte-nos

Peça umas citações

850 nm Multimodo Ferrule MPO Trunk Cable Multi-core Fiber Optic Patch Cord

Detalhes do produto

Modelo do conector:

MPO

Polonês do conector:

PC/UPC/APC

Modo de fibra:

OM1 multi-modo

CABO ÓPTICO:

3.0 mm/3.5 mm Mini-cabo de tubo único

Temperatura de funcionamento:

-40°C a 85°C

Comprimento de onda operacional:

850nm, 1300nm

Jumper Length:

1m/ 3m/ 5m/ 10m/ 50m/ 100m/ Personalizável

Material do casaco:

PVC/LSZH/OFNP

Aplicável:

Transmissor óptico/caixa terminal

Termos do pagamento & do transporte

Minimum Order Quantity

Preço

Packaging Details

Carton box

Delivery Time

5-8 working days

Payment Terms

T/T, AliPay, PayPal

Supply Ability

1000 pcs/day

Produtos relacionados

Contacte-nos

86-755-83570641

sales@jfopt.com

86-755-83570641

Contato agora

Descrição do produto

Descrição do produto:

O conector MPO (Multi-fiber PushOn) faz parte da série de conectores MT. Estes conectores têm ferrules com dois furos de guia e pinos de guia, também conhecidos como pinos, para conexão precisa.Por JFOPT® processamento de conectores MPO e cabos de fibra ópticaEstes saltadores podem ser projetados com 8 a 32 núcleos, sendo o conector MPO de 12 núcleos o mais comumente usado.

O projeto compacto do conector MPO permite um maior número de núcleos e um tamanho menor para o MPO jumper.Isso o torna ideal para uso em ambientes onde são necessárias linhas de fibra óptica integradas de alta densidade, como no processo de fiação, FTTX, e com 40/100GSFP, SFP + e outros módulos de transceptor.Os cabos de ligação MPO também são comumente usados para aplicações de conexão interna e externa dentro de equipamentos.

Características:

1. Minimizar falhas e reduzir o espaço de fiação

Para melhorar a eficiência da rede e reduzir as falhas potenciais, recomendamos o uso de conectores MPO de 4, 8, 12 e 24 núcleos.mas também ajudam a minimizar a quantidade de espaço necessário para a fiação.

2. Atualizar para velocidades mais altas sem problemas

Os nossos conectores são concebidos para suportar as atualizações suaves e sem problemas de 10G para 40G e transmissão de rede 100G.assegurar uma transição suave para velocidades mais elevadas.

3Opções de fibra flexíveis

Entendemos que diferentes usuários têm diferentes requisitos de configuração, e é por isso que nossos conectores são compatíveis com várias especificações de fibra.com uma tensão de saída igual ou superior a 50 V,, permitindo aos utilizadores personalizar a sua configuração para atender às suas necessidades específicas.

4Instalação conveniente e rápida

Também desenvolvemos um novo cabo óptico com uma estrutura especial circular e um diâmetro exterior menor.tornando mais fácil e mais rápido de armazenar e colocarDizer adeus aos processos de instalação difíceis e demorados.

Parâmetros técnicos:

Nome do produto	Cable de tronco MPO
Comprimento de onda operacional	850nm, 1300nm
Temperatura de funcionamento	-40°C a 85°C
Materiais de camisolas de cabos	PVC / LSZH / TPU
Polição de conectores	PC/UPC/APC
Modo de fibra	OM1 multi-modo
Material do casaco	PVC/LSZH/OFNP
Modelo de conector	MPO
Tipo	Cordão de ligação de fibras ópticas multi-núcleo
MPO Gênero	Homem/mulher
Local de origem	Guangdong, China
Palavras-chave de produto	Cabo de fibra óptica de 12 núcleos de conector MPO

Fertipo de regra	Perda de inserção		Perda de retorno
	Tipico	Número máximo
Perda padrão SM	0.20 dB	≤ 0,75 dB	≥ 60 dB (APC 8°)
SM baixa perda	0.10 dB	≤ 0,35 dB
Perda padrão MM	0.20 dB	≤ 0,6 dB	≥ 20 dB
MM baixa perda	0.10 dB	≤ 0,35 dB

MT Opções de ferrola
Modo de fibra	Desempenho	Contagem de fibras
Modo único	Perda padrão	12 (1x12)
		24 (2x12)
	Baixa perda	12 (1x12)
Multimodo	Perda padrão	12 (1x12)
		16 (1x16)
		24 (2x12)
		32 (2x16)
	Baixa perda	12 (1x12)
		24 (2x12)

Parâmetro do cabo
Números		Especificações
Contagem de fibras		2	4	6	8	12	24
Fibras	Diâmetro	250 ± 15 μm
	Cores	Azul/Laranja/Verde/Marrom/Cinza/Branco/Vermelho/Negro/Amarela/Purpura/Pink/Aqua
Membro da Força		Fios de aramida
Vestuário exterior	Diâmetro	3.0±0.2 mm
	Materiais	PVC/LSZH
	Cores	Azul/Laranja/Verde/Marrom/Cinza/Branco/Vermelho/Negro/Amarela/Purpura/Pink/Aqua

Performance mecânica
Números	Especificações
Contagem de fibras	2	4	6	8	12	24
Resistência à tração (a longo prazo) / N	80
Resistência à tração (a curto prazo)/N	150
Resistência ao esmagamento (a longo prazo) / N/10cm	150			100
Resistência ao esmagamento (a longo prazo) / N/10cm	500
Min. Raio de curvatura (dinâmico) / mm	20D
Min. Raio de curvatura (estático)/mm	10D
Temperatura de funcionamento/°C	-20+60
Temperatura de armazenamento/°C	-20+60

Parâmetro da fibra
SM:
Números				Unidade	G.652D	G.657A1	G.657A2
Diâmetro do campo de modo		1310 nm		μm	9.1±0.4	80,8 ± 0.4	80,8 ± 0.4
Diâmetro do campo de modo		1550 nm		μm	10.4±0.5	90,8 ± 0.5	90,8 ± 0.5
Diâmetro do revestimento				μm	125 ± 1	125 ± 0.7	125 ± 0.7
Revestimento não circular				%	≤ 1	≤ 0.7	≤ 0.7
Erro de concentricidade do revestimento do núcleo				μm	≤ 0.6	≤ 0.5	≤ 0.5
Diâmetro do revestimento				μm	245 ± 7	245 ± 5	245 ± 5
Revestimento não circular				%	≤ 6.0	≤ 6.0	≤ 6.0
Erro de concentricidade revestimento-revestimento				μm	≤ 12.0	≤ 12.0	≤ 12.0
Comprimento de onda de corte do cabo				nm	λcc≤1260	λcc≤1260	λcc≤1260
Coeficiente de atenuação do cabo		1310 nm		dB/km	≤ 0.4	≤ 0.4	≤ 0.4
Coeficiente de atenuação do cabo		1550 nm		dB/km	≤ 0.3	≤ 0.3	≤ 0.3
MM:
Números		unidade	62.5/125	50/125	OM3-150	OM3-300	OM4
Diâmetro do núcleo		μm	62.5±2.5	50 ± 2.5	50 ± 2.5	50 ± 2.5	50 ± 2.5
Diâmetro do revestimento		μm	125±1.0	125±1.0	125±1.0	125±1.0	125±1.0
Não circularidade do núcleo		%	≤ 50	≤ 50	≤ 50	≤ 50	≤ 50
Revestimento não circular		%	≤ 1.0	≤ 1.0	≤ 1.0	≤ 1.0	≤ 1.0
Erro de concentricidade do revestimento do núcleo		μm	≤ 1.5	≤ 1.5	≤ 1.0	≤ 1.0	≤ 1.0
Diâmetro do revestimento		μm	245 ± 7	245 ± 7	245 ± 7	245 ± 7	245 ± 7
Revestimento não circular		%	≤ 6.0	≤ 6.0	≤ 6.0	≤ 6.0	≤ 6.0
Erro de concentricidade revestimento-revestimento		μm	≤ 12.0	≤ 12.0	≤ 12.0	≤ 12.0	≤ 12.0
Largura de banda OFL	850 nm	MHz·km	≥ 160	≥ 500	≥ 700	≥ 1500	≥3500
Largura de banda OFL	1300 nm	MHz·km	≥ 500	≥ 500	≥ 500	≥ 500	≥ 500
Coeficiente de atenuação do cabo	850 nm	dB/km	≤ 3.0	≤ 3.0	≤ 3.0	≤ 3.0	≤ 3.0
Coeficiente de atenuação do cabo	1300 nm	dB/km	≤ 1.0	≤ 1.0	≤ 1.0	≤ 1.0	≤ 1.0

Aplicações:

1Centro de cablagem de dados

2Sala de comunicações de fibra óptica.

3Equipamento de ensaio de fibras ópticas

4Equipamento de transmissão de fibras ópticas

Personalização:

Cable de tronco MPO personalizado - JFOPT

Marca: JFOPT

Número de modelo: MPO Multimode OM1 Fibra Óptica

Local de origem: CHINA

Certificação: CE, ISO9001

Quantidade mínima de encomenda: 1

Preço:

Detalhes da embalagem: Caixa de cartão

Prazo de entrega: 5-8 dias úteis

Termos de pagamento: T/T, AliPay, PayPal

Capacidade de abastecimento: 1000 peças/dia

Material da jaqueta: PVC/LSZH/OFNP

Comprimento de onda operacional: 850nm, 1300nm

Cabos ópticos: mini-cabos de tubo único de 3,0 mm/3,5 mm

Tipo: Cordão multi-núcleo de fibra óptica

Modelo de conector: MPO

Embalagem e transporte:

Embalagem:

Cada cabo MPO é embalado individualmente num saco plástico para protegê-lo da poeira e dos danos durante o transporte.
Vários cabos MPO são então embalados em uma caixa de cartão forte para transporte seguro.
A caixa de cartão é rotulada com o nome do produto, a quantidade e qualquer outra informação necessária.
As opções de embalagem personalizadas também estão disponíveis mediante pedido.

Transporte marítimo:

Oferecemos opções de transporte aéreo e marítimo para os nossos cabos MPO.
Para pequenas encomendas, usamos serviços de entrega expressa como DHL, UPS e FedEx.
Para encomendas a granel, enviamos por mar para reduzir os custos de envio.
Todos os métodos de transporte são cuidadosamente selecionados para garantir a entrega atempada e segura dos produtos.
Também fornecemos números de rastreamento para os clientes rastrearem os seus pedidos.
