Place of Origin:
CHINA
Marca:
JFOPT
Certificação:
CE, ISO9001
Número do modelo:
12 Núcleos MPO (f) baixo perdas Patch Cable
Contacte-nos

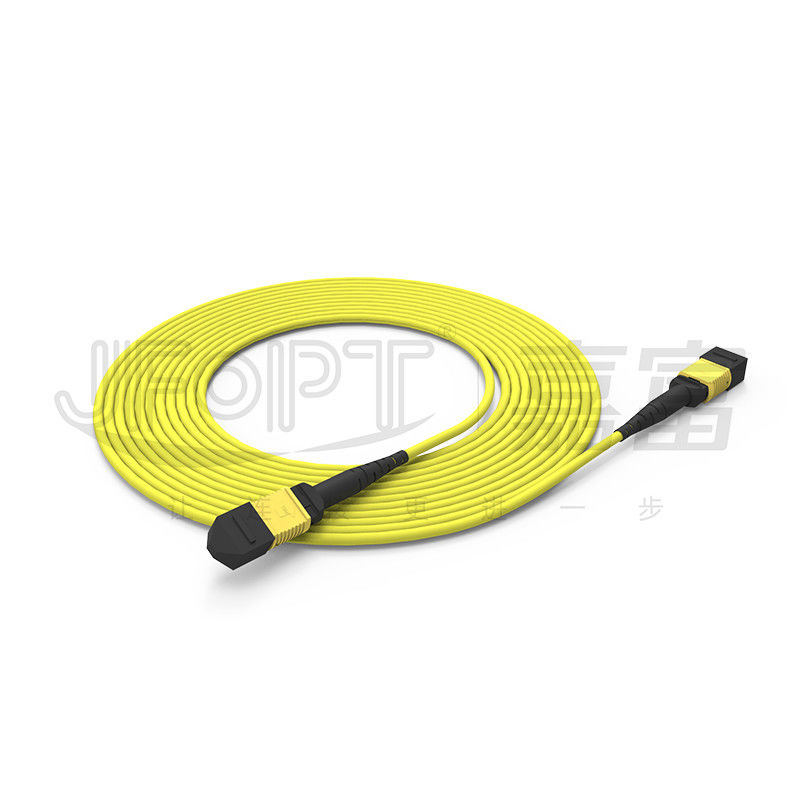

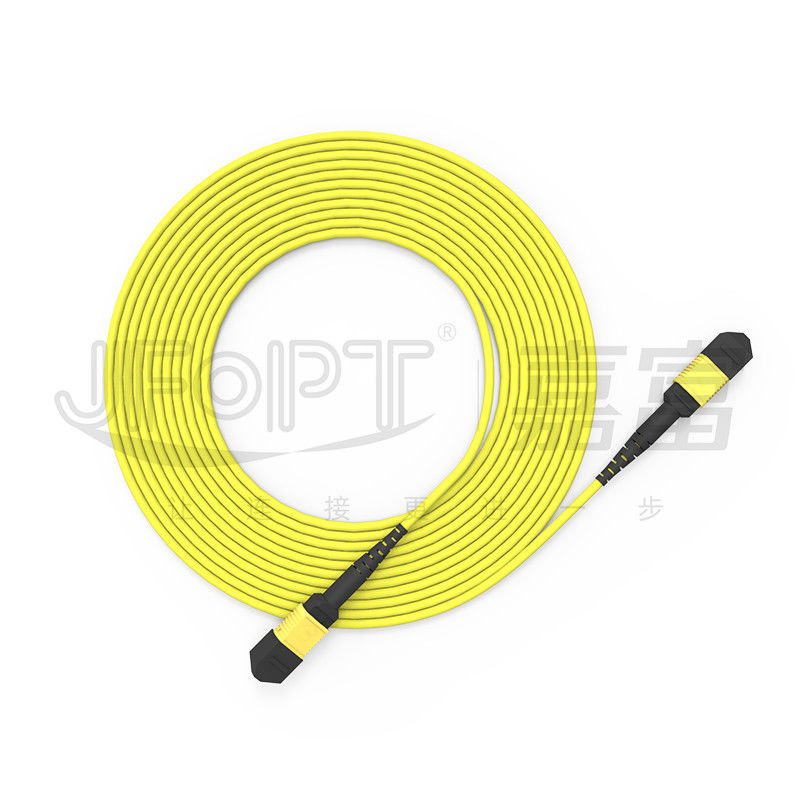

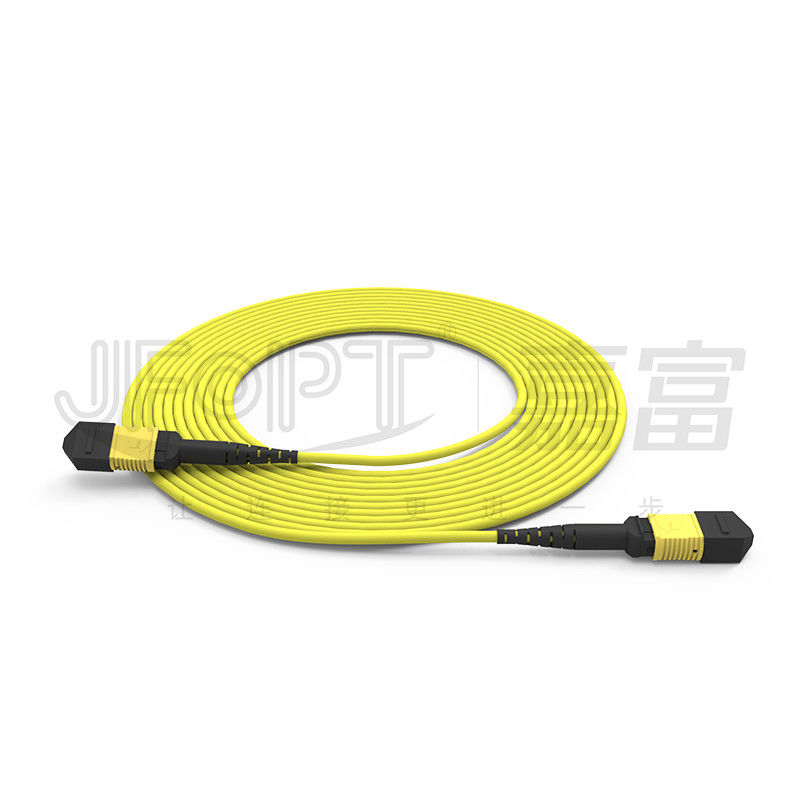

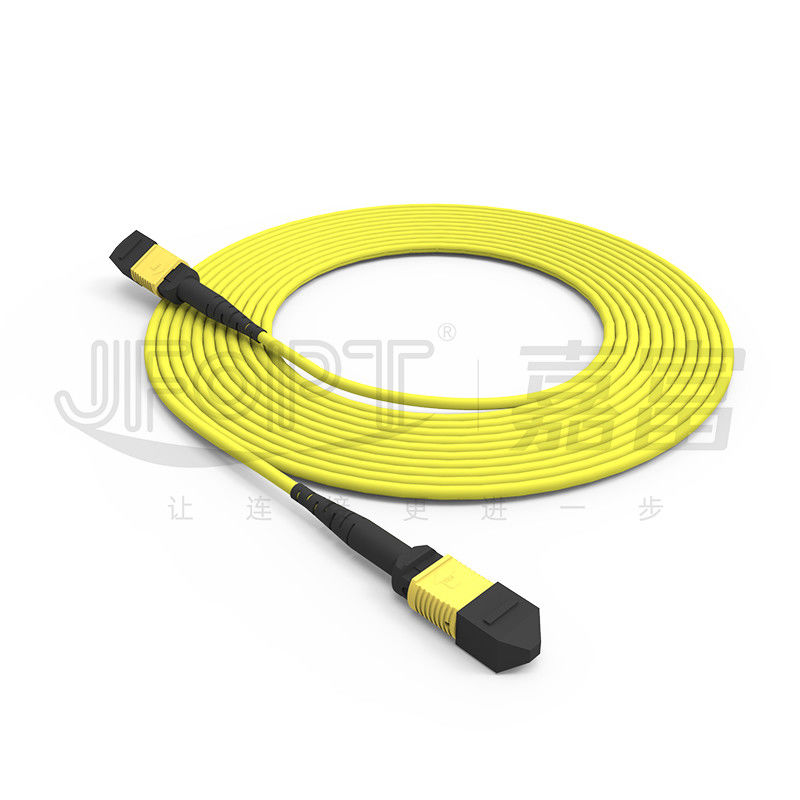

O MPO Trunk Cable 12f de baixa perda é essencial para estabelecer conexões permanentes com módulos MPO. Estes cabos oferecem a flexibilidade de mudar a forma de conexão em painéis de fibra óptica.Com o uso de cabos ópticos de pequeno diâmetro e conectores MPO de 12 núcleos, cabos ópticos pré-terminados MPO podem ser criados para a funcionalidade plug-and-play.com um comprimento superior a 30 mm,.
1. triturar a superfície final da classe A.
O equipamento de moagem e os materiais de moagem importados são utilizados. A superfície final da ferrule está em um estado de moagem plano. A tecnologia de fabricação avançada garante uma transmissão mais estável.
2- LSZH com pouca fumaça.
O invólucro de cabo óptico sem halogénio, retardador de chama e ecológico elimina as interferências do sinal externo e proporciona uma transmissão transparente, estável, ágil e natural
3- Desenho humano quadrado.
Boca quadrada e boca oposta, forte versatilidade, adequado para a maioria dos dispositivos com interfaces de fibra óptica no mercado hoje
4Design compacto.

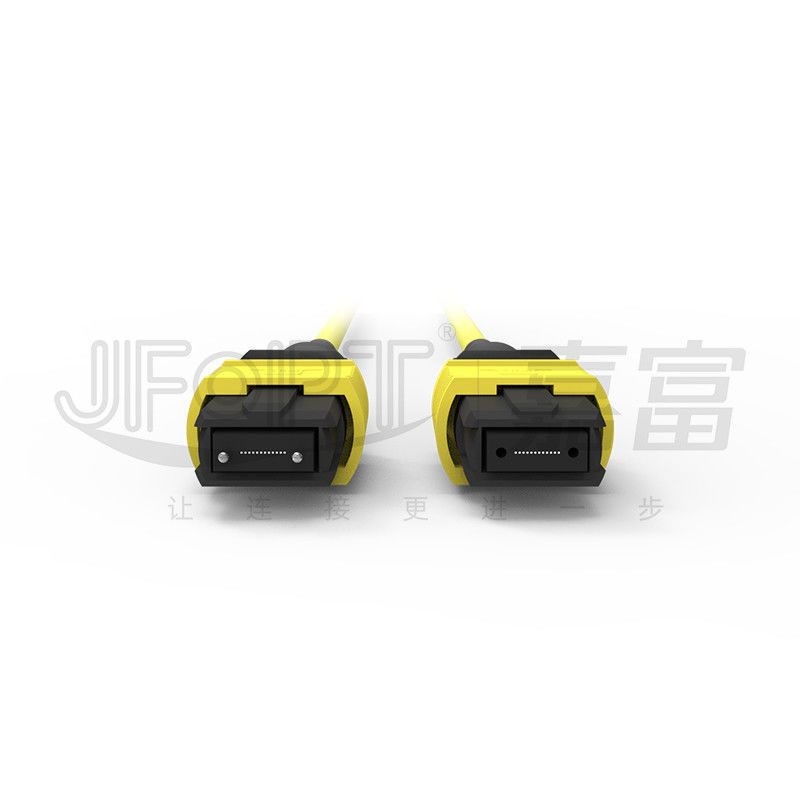

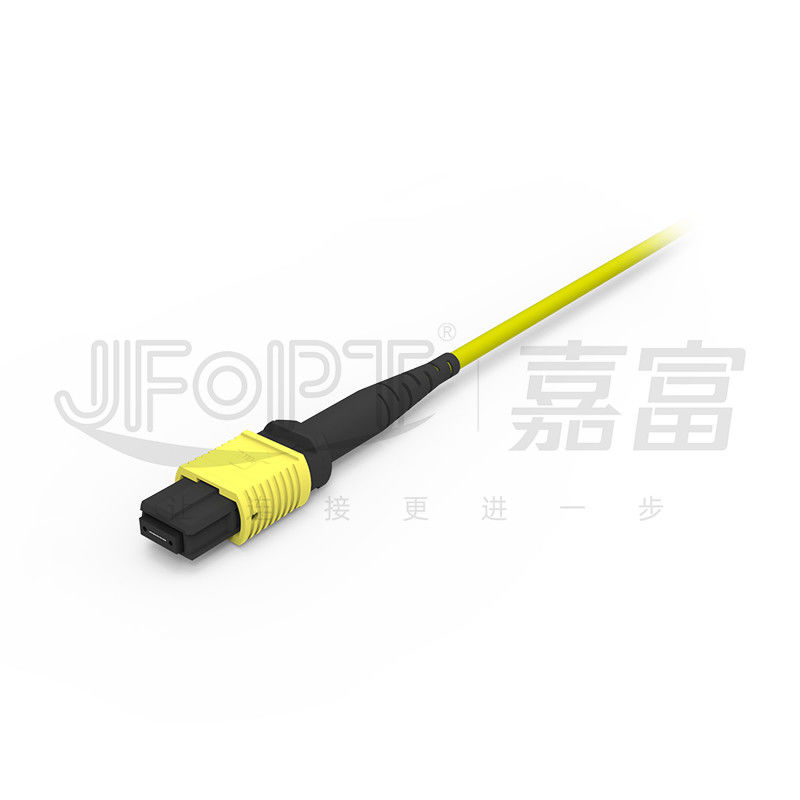

O projeto do conector é compacto. Um conector MPO/MTP pode acomodar 12 núcleos. É fácil de ligar e desligar para fácil instalação e remoção.
5- Proteção contra poeira.
O conector é equipado com uma tampa de poeira para proteger a face final do conector de danos, tornando o fio com uma vida útil mais longa e menos atenuação.
|
Nome do produto |
12 Núcleos MPO (f) baixo perdas Patch Cable |
|---|---|
|
Adaptador correspondente |
Adaptador MPO |
|
Cor do cabo |
Azul/ Laranja/ Verde/ Marrom/ Cinza/ Branca/ Vermelha/ Preta/ Amarelo/ Roxo/ Rosa/ Água |
|
Material do casaco |
LSZH/PVC/OFNP |
|
Perda |
Baixa Perda |
|
Diâmetro |
2.0/3.0±0.2 mm |
|
Marca de fibras |
Corning, YOFC |
|
Membro da Força |
Fios de aramida |
|
Nome da marca |
JFOPT |
|
Velocidade |
10 Gigabit |
|
Perda de retorno |
MM≥20dB;SM≥60dB |
|
Fibra óptica |
G.652D/ G.657A1/ G.657A2/ OM1/ OM2/ OM3/ OM4 |
|
Tipo de ferrule |
Perda de inserção |
Perda de retorno |
|||||
|
Tipico |
Número máximo |
||||||
|
Perda padrão SM |
0.20 dB |
≤ 0,75 dB |
≥ 60 dB (APC 8°) |
||||
|
SM baixa perda |
0.10 dB |
≤ 0,35 dB |
|||||
|
Perda padrão MM |
0.20 dB |
≤ 0,6 dB |
≥ 20 dB |
||||
|
MM baixa perda |
0.10 dB |
≤ 0,35 dB |
|||||
| MT Opções de ferrola | ||||||
| Modo de fibra | Desempenho | Contagem de fibras | ||||
| Modo único | Perda padrão | 12 (1x12) | ||||
| 24 (2x12) | ||||||
| Baixa perda | 12 (1x12) | |||||
| Multimodo | Perda padrão | 12 (1x12) | ||||
| 16 (1x16) | ||||||
| 24 (2x12) | ||||||
| 32 (2x16) | ||||||
| Baixa perda | 12 (1x12) | |||||
| 24 (2x12) | ||||||
| Performance mecânica | ||||||||
| Números | Especificações | |||||||
| Contagem de fibras | 2 | 4 | 6 | 8 | 12 | 24 | ||
| Resistência à tração (a longo prazo) / N | 80 | |||||||
| Resistência à tração (a curto prazo)/N | 150 | |||||||
| Resistência ao esmagamento (a longo prazo) / N/10cm | 150 | 100 | ||||||
| Resistência ao esmagamento (a longo prazo) / N/10cm | 500 | |||||||
| Min. Raio de curvatura (dinâmico) / mm | 20D | |||||||
| Min. Raio de curvatura (estático)/mm | 10D | |||||||
| Temperatura de funcionamento/°C | -20+60 | |||||||
| Temperatura de armazenamento/°C | -20+60 | |||||||
|
Parâmetro da fibra |
||||||||
|
SM: |
||||||||
|
Números |
Unidade |
G.652D |
G.657A1 |
G.657A2 |
||||
|
Diâmetro do campo de modo |
1310 nm |
μm |
9.1±0.4 |
80,8 ± 0.4 |
80,8 ± 0.4 |
|||
|
1550 nm |
μm |
10.4±0.5 |
90,8 ± 0.5 |
90,8 ± 0.5 |
||||
|
Diâmetro do revestimento |
μm |
125 ± 1 |
125 ± 0.7 |
125 ± 0.7 |
||||
|
Revestimento não circular |
% |
≤ 1 |
≤ 0.7 |
≤ 0.7 |
||||
|
Erro de concentricidade do revestimento do núcleo |
μm |
≤ 0.6 |
≤ 0.5 |
≤ 0.5 |
||||
|
Diâmetro do revestimento |
μm |
245 ± 7 |
245 ± 5 |
245 ± 5 |
||||
|
Revestimento não circular |
% |
≤ 6.0 |
≤ 6.0 |
≤ 6.0 |
||||
|
Erro de concentricidade revestimento-revestimento |
μm |
≤ 12.0 |
≤ 12.0 |
≤ 12.0 |
||||
|
Comprimento de onda de corte do cabo |
nm |
λcc≤1260 |
λcc≤1260 |
λcc≤1260 |
||||
|
Coeficiente de atenuação do cabo |
1310 nm |
dB/km |
≤ 0.4 |
≤ 0.4 |
≤ 0.4 |
|||
|
1550 nm |
dB/km |
≤ 0.3 |
≤ 0.3 |
≤ 0.3 |
||||
|
MM: |
||||||||
|
Números |
unidade |
62.5/125 |
50/125 |
OM3-150 |
OM3-300 |
OM4 |
||
|
Diâmetro do núcleo |
μm |
62.5±2.5 |
50 ± 2.5 |
50 ± 2.5 |
50 ± 2.5 |
50 ± 2.5 |
||
|
Diâmetro do revestimento |
μm |
125±1.0 |
125±1.0 |
125±1.0 |
125±1.0 |
125±1.0 |
||
|
Não circularidade do núcleo |
% |
≤ 50 |
≤ 50 |
≤ 50 |
≤ 50 |
≤ 50 |
||
|
Revestimento não circular |
% |
≤ 1.0 |
≤ 1.0 |
≤ 1.0 |
≤ 1.0 |
≤ 1.0 |
||
|
Erro de concentricidade do revestimento do núcleo |
μm |
≤ 1.5 |
≤ 1.5 |
≤ 1.0 |
≤ 1.0 |
≤ 1.0 |
||
|
Diâmetro do revestimento |
μm |
245 ± 7 |
245 ± 7 |
245 ± 7 |
245 ± 7 |
245 ± 7 |
||
|
Revestimento não circular |
% |
≤ 6.0 |
≤ 6.0 |
≤ 6.0 |
≤ 6.0 |
≤ 6.0 |
||
|
Erro de concentricidade revestimento-revestimento |
μm |
≤ 12.0 |
≤ 12.0 |
≤ 12.0 |
≤ 12.0 |
≤ 12.0 |
||
|
Largura de banda OFL |
850 nm |
MHz·km |
≥ 160 |
≥ 500 |
≥ 700 |
≥ 1500 |
≥3500 |
|
|
1300 nm |
MHz·km |
≥ 500 |
≥ 500 |
≥ 500 |
≥ 500 |
≥ 500 |
||
|
Coeficiente de atenuação do cabo |
850 nm |
dB/km |
≤ 3.0 |
≤ 3.0 |
≤ 3.0 |
≤ 3.0 |
≤ 3.0 |
|
|
1300 nm |
dB/km |
≤ 1.0 |
≤ 1.0 |
≤ 1.0 |
≤ 1.0 |
≤ 1.0 |
||
Outra tecnologia crítica em centros de dados de alta densidade são os transceptores ópticos "QSFP" e "CFP". Estes são pequenos dispositivos que convertem sinais elétricos em sinais ópticos,que permitam a transmissão de dados através de cabos de fibra ópticaSão usados para ligar equipamentos de rede, tais como switches e roteadores, à rede de fibra óptica num data center.A utilização de transceptores ópticos QSFP e CFP ajuda a aumentar a capacidade de transferência de dados e a eficiência dos centros de dados de alta densidade.
Serviço personalizado para o cabo de tronco JFOPT MPO
Na JFOPT, entendemos a importância de soluções personalizadas para as suas necessidades de data center.concebido para satisfazer as suas necessidades específicas.
O nosso MPO Trunk Cable é um cabo de fibra óptica de alto desempenho ideal para centros de dados, proporcionando uma ligação rápida e fiável.permite uma instalação fácil e flexível.
Quando se trata de personalização, oferecemos uma variedade de opções para escolher.e a marca de fibras (Corning ou YOFC)Isto permite adaptar o cabo às suas necessidades e aplicações específicas.
Além disso, o nosso MPO Trunk Cable está disponível em diferentes materiais, incluindo LSZH, PVC e OFNP, dando-lhe a flexibilidade de escolher a opção mais adequada para o seu ambiente.
Também oferecemos uma ampla gama de cores de cabos, tais como azul, laranja, verde, marrom, cinza, branco, vermelho, preto, amarelo, roxo, rosa e aqua,permitindo a fácil identificação e organização das suas conexões de rede.
Com uma perda de retorno de MM≥20dB e SM≥60dB, o nosso MPO Trunk Cable garante alto desempenho e confiabilidade.fornece transmissão de dados rápida para operações eficientes do centro de dados.
Na JFOPT, nos esforçamos para fornecer os melhores produtos e serviços de qualidade aos nossos clientes.
Embalagem e transporte de cabos MPO
Os nossos cabos MPO são cuidadosamente embalados para garantir uma entrega segura aos nossos clientes. Cada cabo é envolto individualmente em plástico e depois colocado numa caixa de papelão resistente.A caixa é então selada com fita para evitar qualquer dano durante o transporte.
Para pedidos maiores, os cabos são embalados em uma caixa de madeira para proteção adicional.
Oferecemos várias opções de envio para os nossos clientes escolherem, incluindo entrega expressa para pedidos urgentes.Nosso departamento de transporte trabalha em estreita colaboração com transportadores confiáveis para garantir a entrega atempada e eficiente de nossos produtos.
Para encomendas internacionais, tomamos precauções extras usando materiais de embalagem reforçados e preenchendo todos os formulários aduaneiros necessários para garantir um processo de envio suave.
Na MPO Trunk Cable, esforçamo-nos para fornecer aos nossos clientes os melhores serviços de embalagem e transporte para garantir a chegada segura dos nossos produtos.
