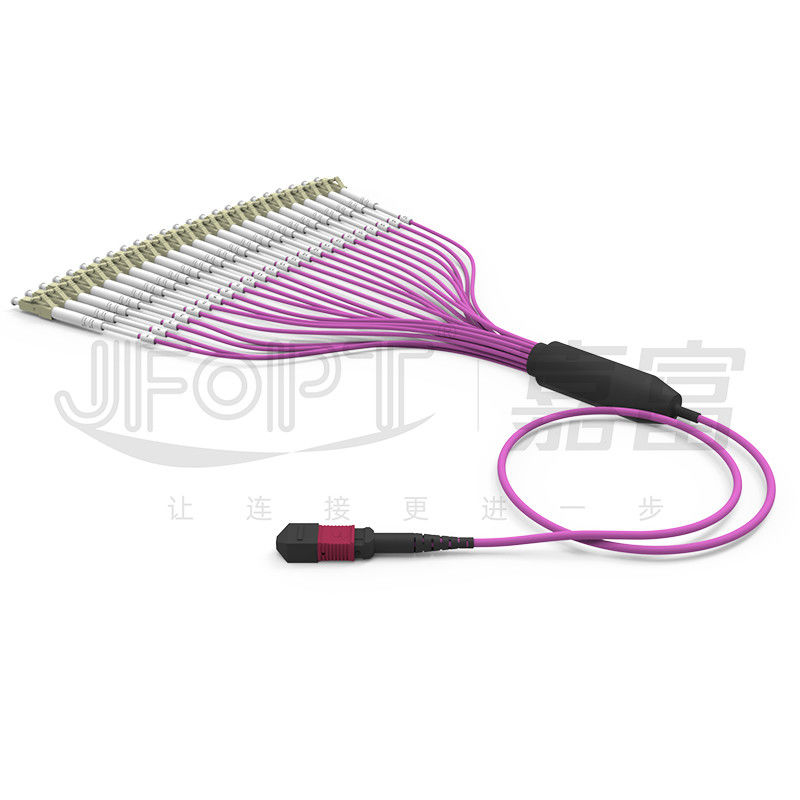

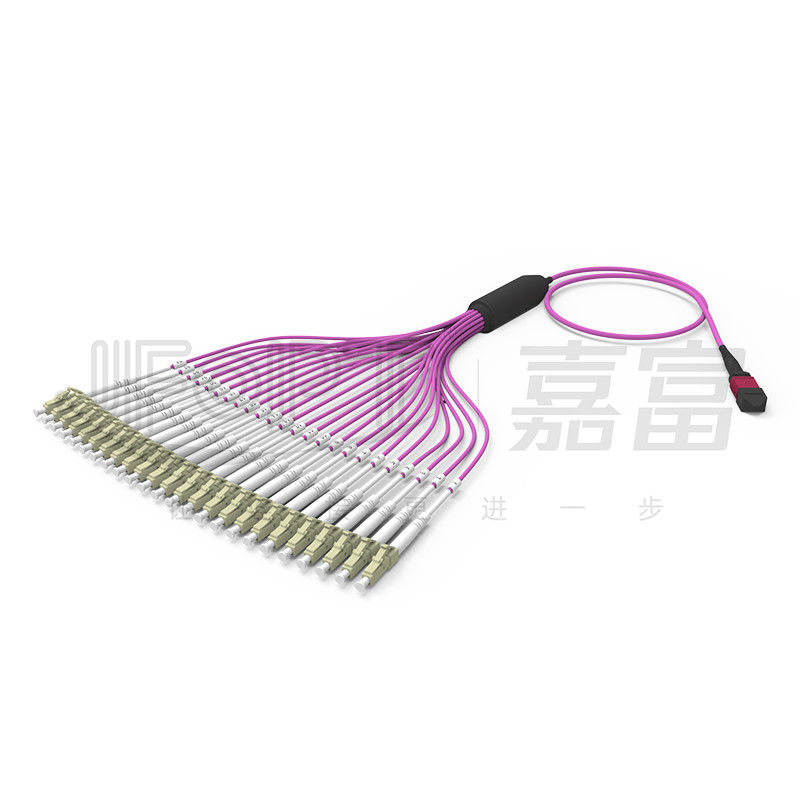

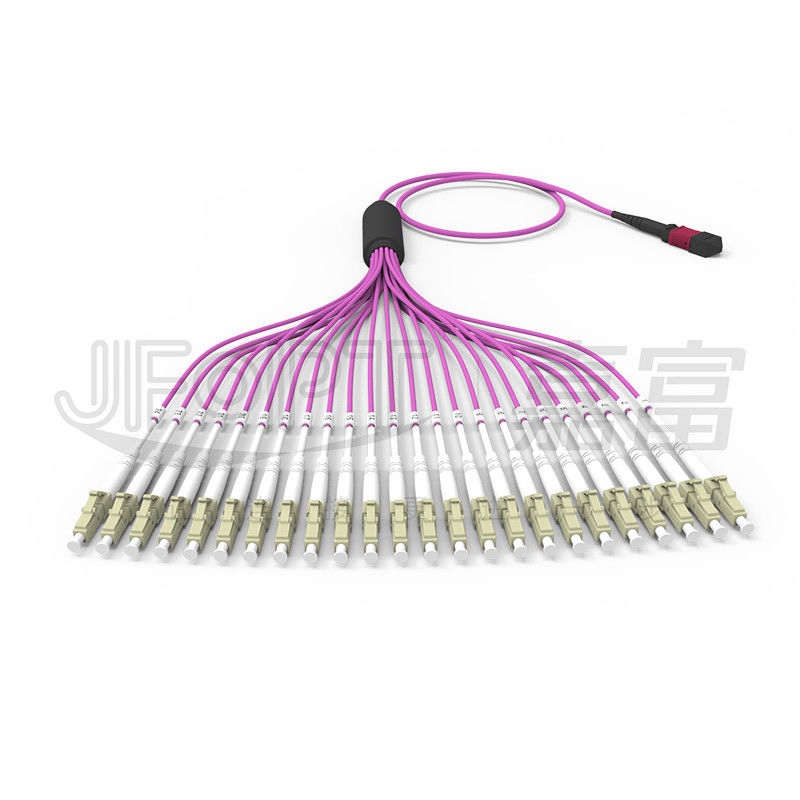

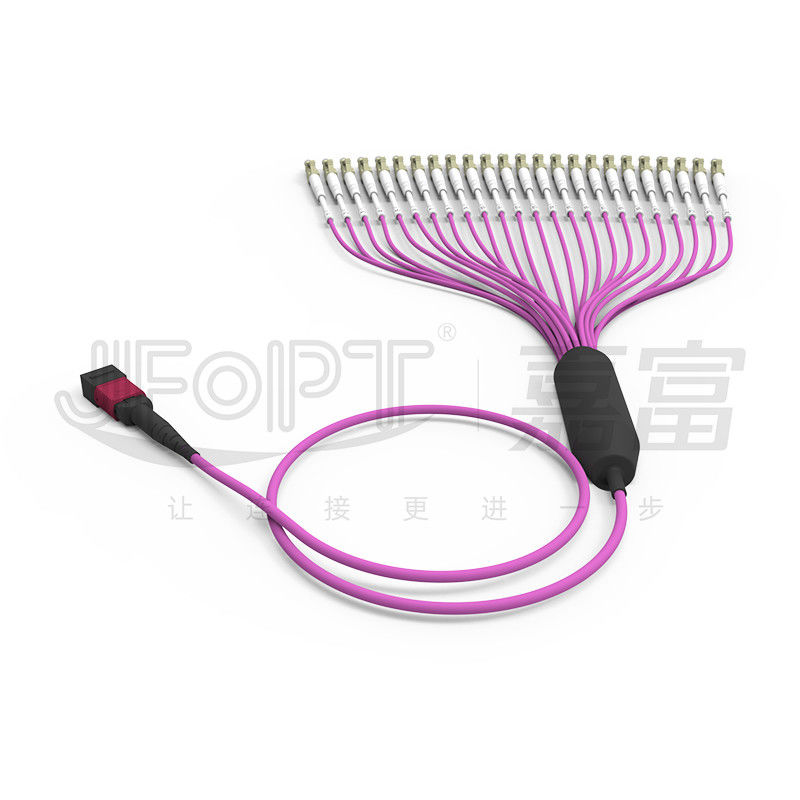

Multimodo OM4 MPO de 24 núcleos para cabo de fibra LC LSZH para centro de dados de alta densidade

5Os comprimentos dos ramos podem ser personalizados para comprimentos de ventilação ou iguais

-

-

Tipo de conector

Perda de inserção

Perda de retorno

Tipico

Número máximo

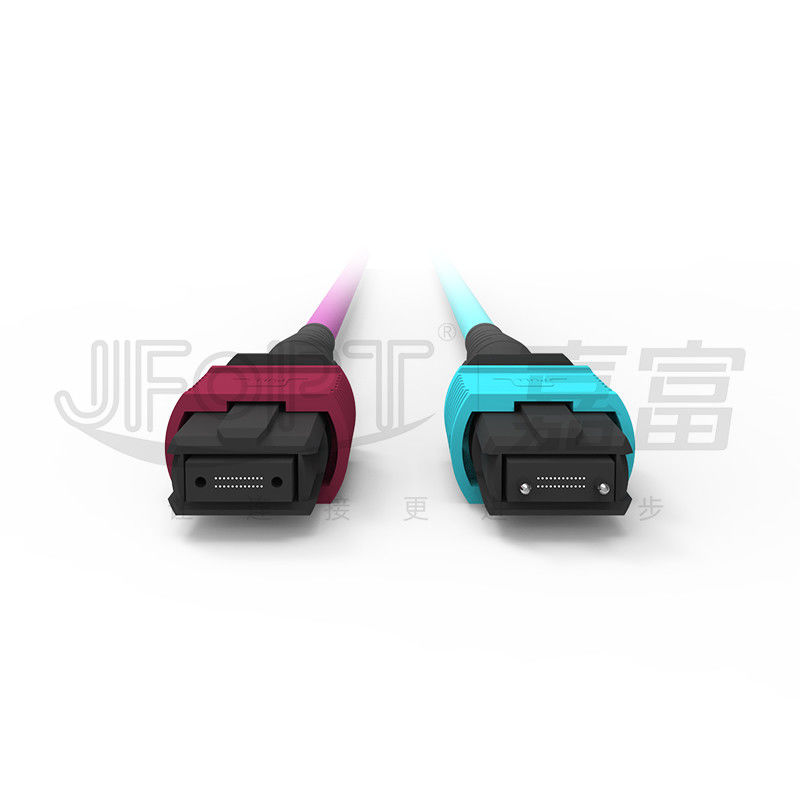

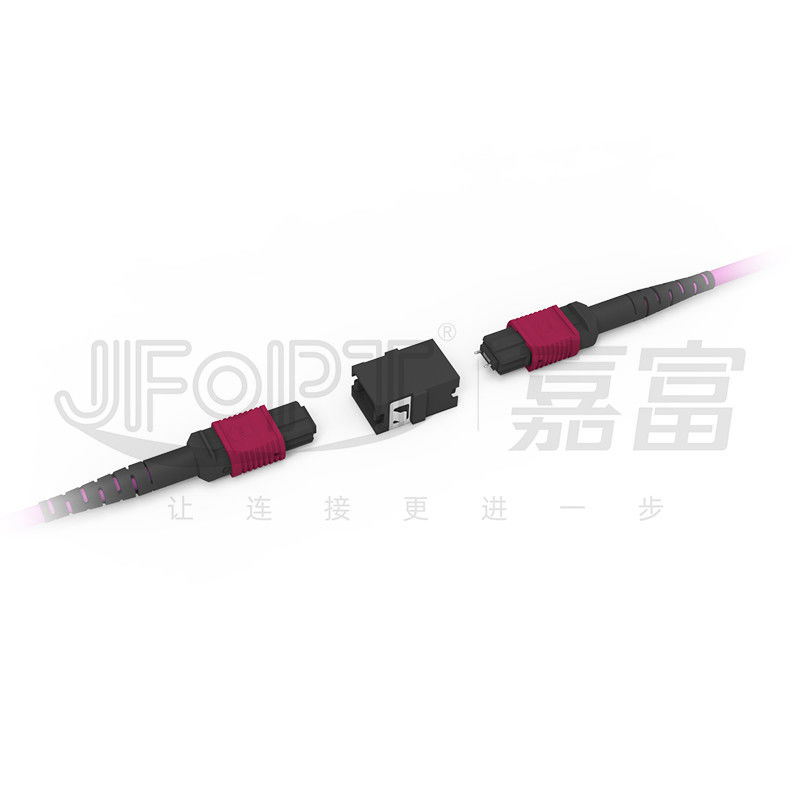

Conector MPO

Padrão SM

0.2 dB

00,75 dB

APC≥60dB
PC≥50dB

SM Baixa Perda

0.1 dB

0.35 dB

Padrão MM

0.2 dB

00,6 dB

PC≥ 25 dB

MM Baixa Perda

0.1 dB

0.35 dB

Homem/mulher

Homem: com pin, Mulher: sem pin

Características dos conectores

Tipo de conector

LC

Tipo da face final

O sistema de transmissão deve ser equipado com um sistema de transmissão de dados de transmissão de dados.

Tipo de ferrule

Ferrule cerâmica de zircônio de grau A

Cor da caixa do conector

Azul/verde/beige/aquático/violeta/limão

Perda de inserção

≤ 0,3 dB/≤ 0,2 dB/≤ 0,15 dB

Perda de retorno

Modo único: UPC≥50dB; APC≥60dB; Multimodo: ≥25dB

Repetitividade

≤ 0,2 dB

Intercambiáveis

≤ 0,2 dB

Números

Max.

Min.

Radius de curvatura (mm)

X

2000

- 10 mil.

Y

-

5

Ângulo (°)

X

0.15

-Não.15

Y ((APC)

8.2

7.8

Y ((PC)

0.2

-Não.2

Radius de curvatura do núcleo óptico (mm)

-

1

Altura da fibra (nm)

3500

1000

Diferença de altura das fibras adjacentes (nm)

500

N/A

Máximo coplanar negativo (nm)

300

N/A

Projeto

Parâmetros

Tipo de fibra

Opcional: G652D / G657A1 / OM1 / OM2 / OM3 / OM4 / OM5

Contagem de fibras

Opcional: 8/12/16/24

Membro da Força

Fios de fibras sintéticas

Material do casaco exterior

Opcional: LSZH / PVC / TPU

Diâmetro do casaco exterior

3.0 mm

Cor do casaco exterior

Amarelo / Laranja / Aqua / Magenta / Personalizado

Resistência à tração (a longo prazo)

80N

Resistência à tração (a curto prazo)

150 N

Resistência ao esmagamento (a longo prazo)

100 N/cm

Resistência ao esmagamento (a curto prazo)

500 N/cm

Radius mínimo de curvatura (dinâmico)

20D

Radius mínimo de curvatura (estático)

10D

Temperatura de funcionamento

-20 a 60 °C

Temperatura de armazenamento

-20 a 60 °C

Classificação de incêndio

Opcional: OFN / OFNR / OFNP

Conector MPO

SM

Verde

Amarelo

Número de cor de referência PANTONE 2270C

Número de cor de referência PANTONE 100C

MM

Vermelho

Aqua

Número de cor de referência PANTONE 7534C

Número de cor de referência PANTONE 2226C

Violeta

-

Número de cor de referência PANTONE 7641C

Estrutura do cabo principal

Fanout com comprimentos iguais

Fanout com comprimentos desiguais

Fanout 0,9 mm Ramo

Fanout 2.0/3.0mm Ramo

Sacos antiestáticos espessados

Cartão espessado

Profissionalidade:

A JFOPT concentra-se na produção de saltadores MPO há mais de 10 anos, com conhecimentos profissionais e um conjunto completo de equipamentos de primeira linha (SUMIX/JRG/OPTOTEST),Pode produzir saltadores MPO de alta qualidade e de alto desempenho.

Capacidade de fabrico:

A JFOPT dispõe de 5 linhas e equipamentos de produção de MPO, permitindo a produção rápida e eficiente de um grande número de saltadores MPO para atender às demandas dos clientes.

Controle de qualidade:

A JFOPT dispõe de medidas rigorosas de controlo da qualidade, incluindo inspecção final da fábrica e testes a 100%, utilizando equipamento de teste profissional para garantir um desempenho estável da transmissão.

Normatização:

A JFOPT aplica medidas rigorosas de controlo da qualidade, incluindo testes e monitorização de qualidade profissionais em todas as fases, desde a aquisição de matérias-primas até aos processos de produção.Realizamos 100% de testes de interferência 3D., testes de perda de inserção e inspecção final para garantir a qualidade do produto.

Inovação tecnológica:

A JFOPT dá ênfase à inovação tecnológica e dispõe de uma equipa profissional de I&D que desenvolve continuamente saltadores MPO mais avançados e de maior desempenho.

Serviço e apoio técnico:

A JFOPT presta serviços completos de pré-venda e pós-venda, incluindo consultoria técnica, recomendações de produtos e reparações pós-venda,Para satisfazer as necessidades dos clientes e garantir a satisfação dos clientes.
