Lugar de origem:
China
Marca:
JFOPT
Certificação:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
Número do modelo:
10G SC/LC/FC/ST MM 2-24C OM3/4 Aque LSZH Branch2.0/3.0mm
Contacte-nos

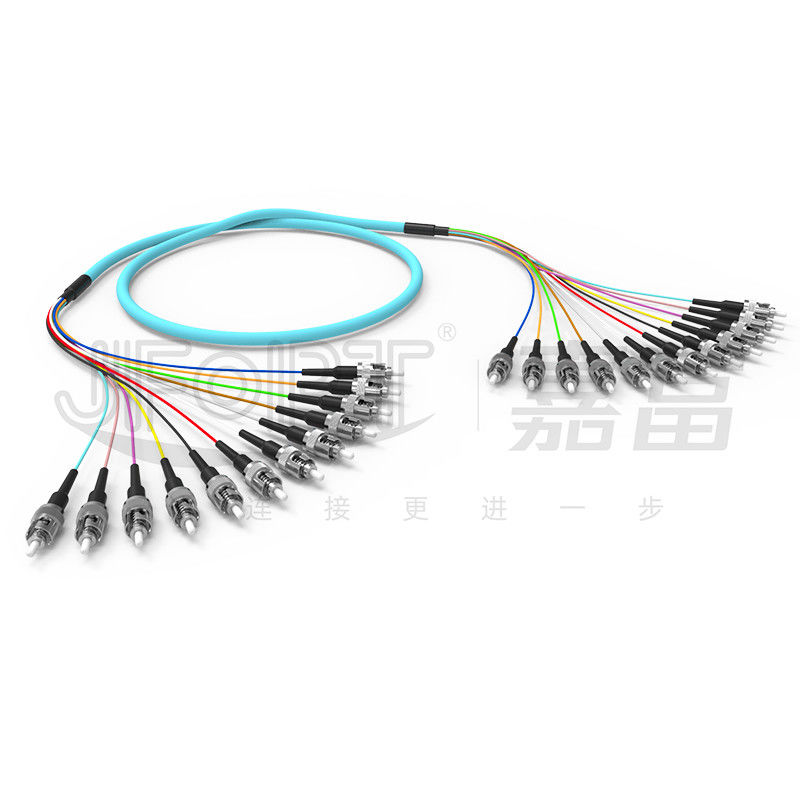

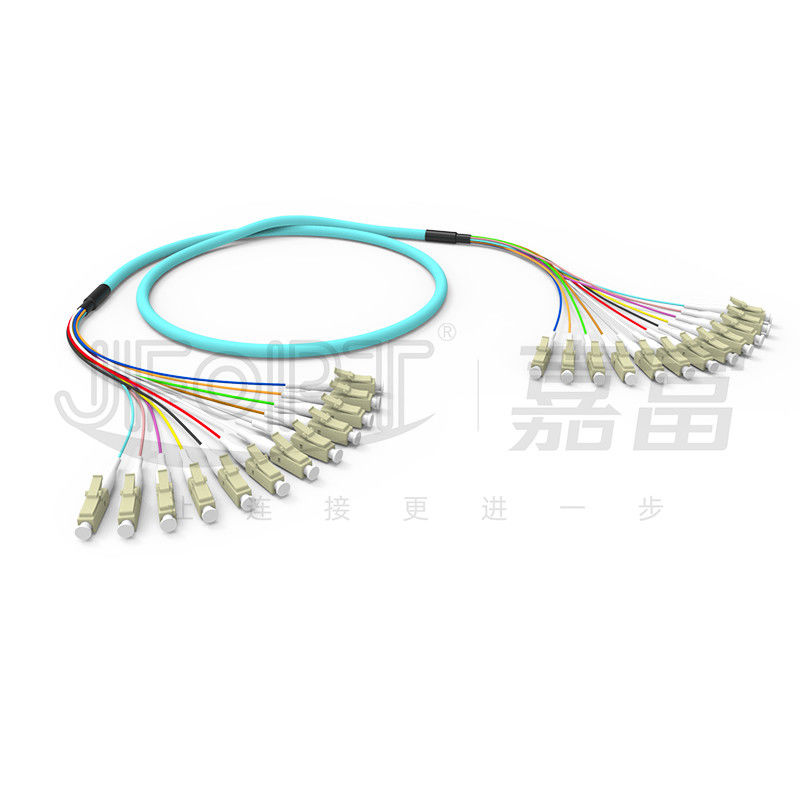

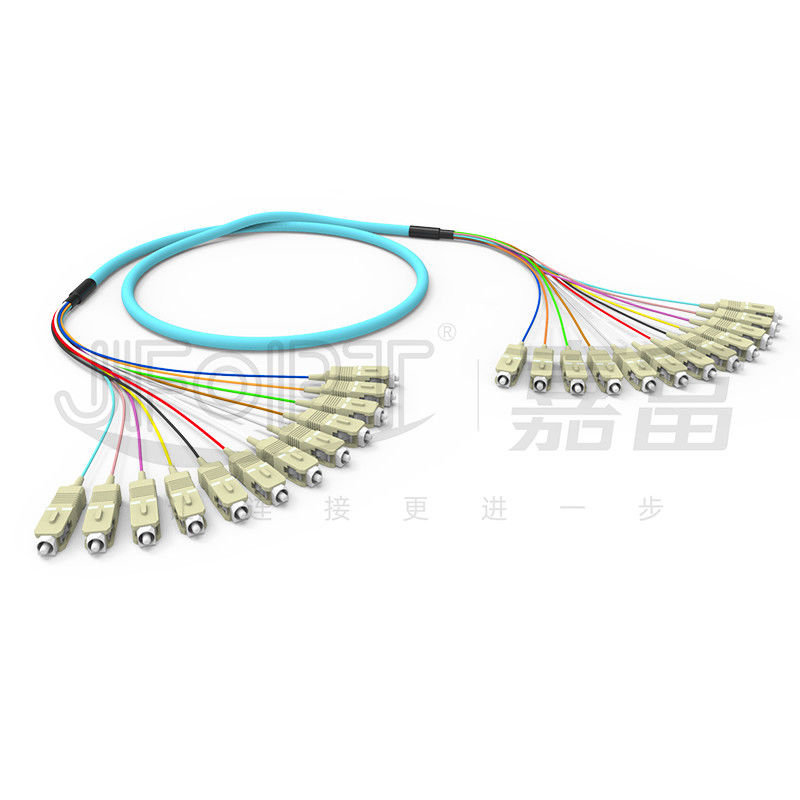

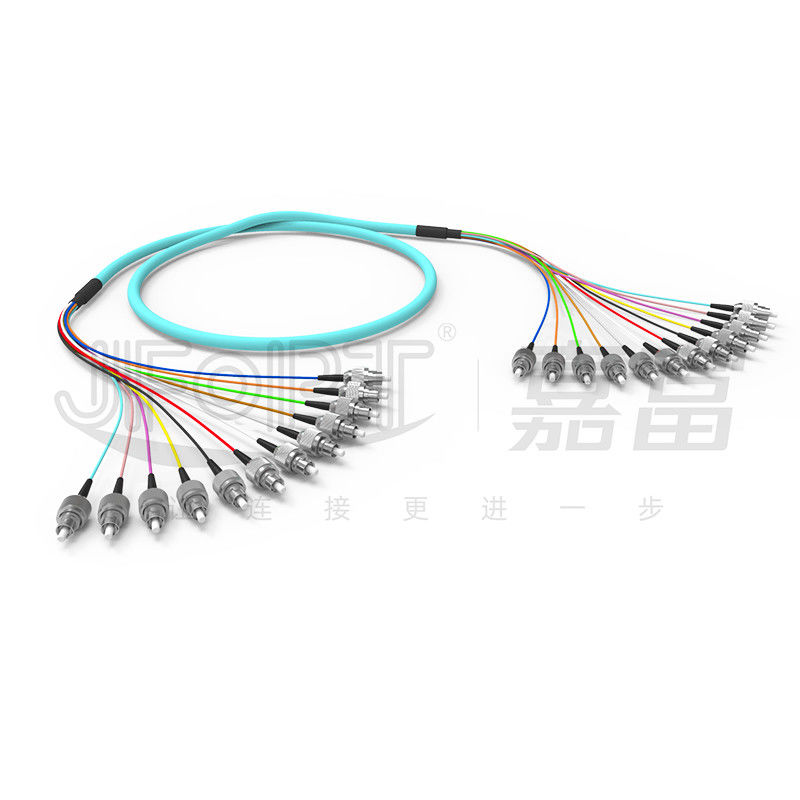

10 Gigabit Multimode Ribbon Branch Patch Cord SC/LC/FC/ST 2-24 Núcleos OM3/OM4 Aqua LSZH Branch 2.0/3.0mm
Os cabos de patch da JFOPT usam múltiplas fibras ópticas de 0,9 mm como estrutura central, cobertas com uma camada de aramida como unidade de reforço de resistência.A camada mais externa é revestida por uma bainha de material LSZH (Low Smoke Zero Halogen)Esta estrutura protege efetivamente as fibras ópticas internas, evitando que as fibras se quebram e se dobrem.Oferece uma solução rentável, conveniente de usar e é adequado para a maioria dos projetos de fiação.
* Características
|
①O cabo é fácil de descascar, facilitando o empalme conveniente |
②O revestimento externo do material LSZH proporciona excelente resistência ao calor e retardância de chamas, melhorando a |
||||
|
|
|
||||
|
③Incorpora fibra óptica multimodo de 10 Gigabit para transmissão mais rápida e estável |
④O interior do cordão é revestido com fios de aramida de alta resistência, proporcionando um elevado desempenho de tração |
||||
|
|
|
||||
*Aplicações
1.Redes de acesso a fibra
2Transmissão de dados por fibra
3- Sistemas de comunicações por fibra, redes de televisão por cabo, redes de telecomunicações
4.Redes de área local (LAN), redes de área larga (WAN), FTTx.
* Parâmetros do conector SC/LC/FC/ST
|
Tipo de conector |
Perda de inserção |
Perda de retorno |
|
|
SC/LC/FC/ST |
SM |
≤ 0,3 dB |
APC≥60dB |
|
MM |
≤ 0,3 dB |
UPC ≥ 25 dB |
|
* Parâmetros de geometria 3D SC/LC/FC/ST (opcional)
|
Números |
UPC |
APC |
||||
|
SC/FC/ST |
LC |
SC/FC |
LC |
|||
|
SM |
MM |
SM |
MM |
SM |
SM |
|
|
Radius de curvatura (mm) |
10 a 25 |
7 a 25 |
5 a 12 |
|||
|
Deslocamento do ápice (μm) |
≤ 50 |
≤ 30 |
||||
|
Fibra deprimida (nm) |
± 100 |
|||||
|
Desvio do ângulo (°) |
0 |
8 ± 0.3 |
||||
|
Desvio do ângulo de ligação (°) |
0 |
± 0.5 |
||||
|
Diâmetro da fibra (μm) |
123-135 |
|||||
* Opções de cor do conector
|
Conector LC |
||||
|
Modo único |
Azul |
Verde |
||
|
|
|
|||
|
Multimodo |
Vermelho |
Aqua |
||
|
|
|
|||
|
Heather Violet |
Verde de limão |
|||
|
|
|
|||
* Parâmetros do cabo óptico
|
Ponto |
Parâmetro |
|||
|
Tipo de fibra |
Opcional G652D/G657A1/OM1/OM2/OM3/OM4/OM5 |
|||
|
Contagem de fibras |
12 |
|||
|
Elementos de reforço |
Fios de fibras sintéticas |
|||
|
Material da bainha exterior |
LSZH/PVC/TPU opcional |
|||
|
Diâmetro da bainha exterior |
6.8mm |
|||
|
Cor da bainha exterior |
Verde/Personalizado |
|||
|
Max. Resistência à tração (a longo prazo) |
300 N |
|||
|
Max. Resistência à tração (a curto prazo) |
600N |
|||
|
Resistência máxima ao esmagamento (a longo prazo) |
200 N/cm |
|||
|
Resistência máxima ao esmagamento (a curto prazo) |
1000 N/cm |
|||
|
Radius mínimo de curvatura (dinâmico) |
20D |
|||
|
Radius mínimo de curvatura (estático) |
10D |
|||
|
Temperatura de funcionamento |
-20 a 60 °C |
|||
|
Temperatura de armazenamento |
-20 a 60 °C |
|||
|
Retardo de chama |
Oficiais de navegação |
|||
* Opções de conector
|
Selecção de produtos duplex |
|||
|
Diâmetro do cabo |
Tipo de arranque |
Imagem |
Desenhos |
|
2.0 mm |
Padrão |
|
|
|
3.0 mm |
Padrão |
|
|
|
Selecção de um único produto |
|||
|
Diâmetro do cabo |
Tipo de arranque |
Imagem |
Desenhos |
|
0.9mm |
Padrão |
|
|
|
2.0 mm |
Padrão |
|
|
|
3.0 mm |
Padrão |
|
|
* Opções de ramificação
|
|
|
|
Estrutura principal de separação de cabos |
|
|
|
|
|
Fanout de comprimento igual |
Fanout com comprimento desigual |
|
|
|
|
Subunidade própria |
|
|
|
|
|
Cada ramo 2.0/3.0 mm |
|
|
|
|
|
Cada ramo 3,0 mm com tubo blindado em espiral |
|
|
|
|
|
Cada ramo 3,0 mm coberto por tubo de blindagem em espiral |
|
* Embalagem do produto
|
|
|
|
Embalagens de sacos auto-selados espessados |
Embalagens de cartão espessado |
* Força da fábrica
|
Especialização: A JFOPT acumulou anos de experiência na produção de saltadores de contagem de núcleo grande, garantindo perdas extremamente baixas e longa vida útil em ambientes complexos. |
|
||||
|
Capacidade de produção: Com 5 linhas e equipamentos de produção, a JFOPT está equipada com máquinas profissionais de corte de cabos multi-núcleo de grande diâmetro para enrolar rapidamente, eficientemente e cuidadosamente vários cabos de contagem de grandes núcleos,garantir uma entrega rápida. |
|
||||
|
Controle de qualidade: A JFOPT implementa um rigoroso controlo de qualidade. Desde a aquisição de matérias-primas até todos os eixos do processo de produção, existem inspecções e monitorização de qualidade profissionais,Teste de perda de inserção/inspecção da face final para garantir a qualidade do produto. |
|
||||
|
Padrões de personalização: A JFOPT pode personalizar a cor do cabo, o diâmetro externo, o tipo e a quantidade de fibras e a estrutura da jaqueta de acordo com os requisitos do cliente.Garantimos os parâmetros técnicos do produto e mantemos a consistência entre diferentes encomendas de lotes. |
|
||||
|
Inovação tecnológica: A JFOPT enfatiza a inovação tecnológica e possui uma equipe profissional de P&D que desenvolve constantemente saltadores de fibra óptica mais avançados e de maior desempenho. |
|
||||
|
Serviço e apoio técnico: A JFOPT presta serviços completos de pré-venda e pós-venda, incluindo consultoria técnica, recomendações de produtos e manutenção pós-venda,Para satisfazer as necessidades dos clientes e garantir a satisfação dos clientes. |
|
||||
* Frequentes perguntas e respostas- Não.
1Quais questões devem ser consideradas ao personalizar os saltadores de fibra óptica padrão?
Os requisitos de personalização para os saltadores de fibra óptica incluem comprimento total do saltador, comprimento dos galhos, diâmetro dos cabos de galho, material do cabo, tipo de fibra e contagem de núcleos, cor,e rotulagem.
2Como garantimos a estabilidade dos nossos saltadores de fibra óptica padrão?
A JFOPT garante a estabilidade dos nossos saltadores de fibra óptica através de um meticuloso projeto de processo.assegurar um desempenho estável e fiável.
3Qual é o nosso prazo de entrega?
Para produtos padrão, o nosso prazo de entrega é controlado dentro de 5 dias úteis, garantindo o envio rápido e satisfazendo as suas necessidades urgentes.
