Lugar de origem:
China
Marca:
JFOPT
Certificação:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
Número do modelo:
MPO-MPO Homem 24C SM G657A1/G657A2
Contacte-nos

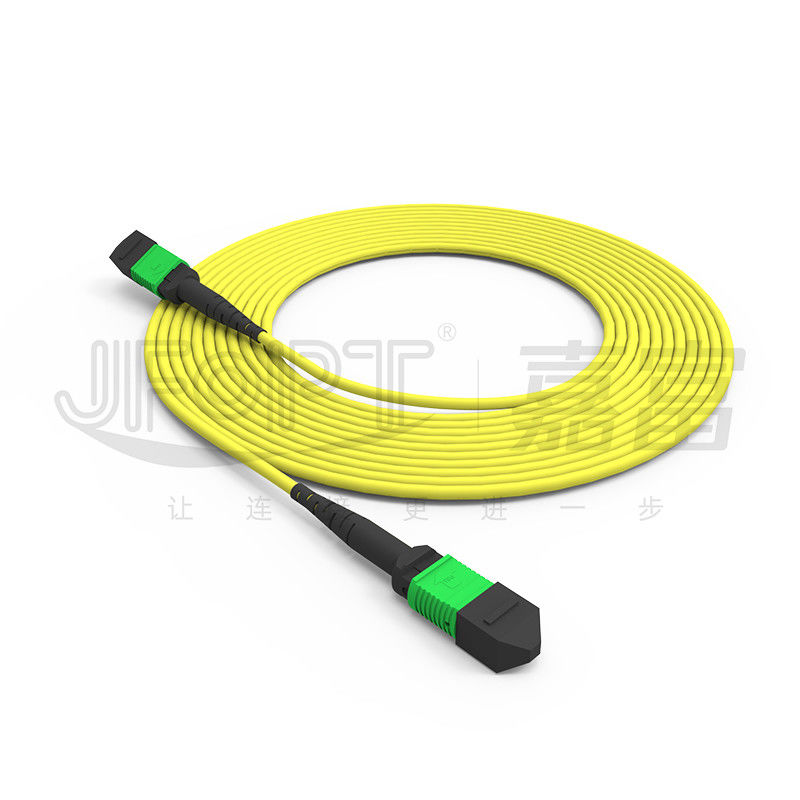

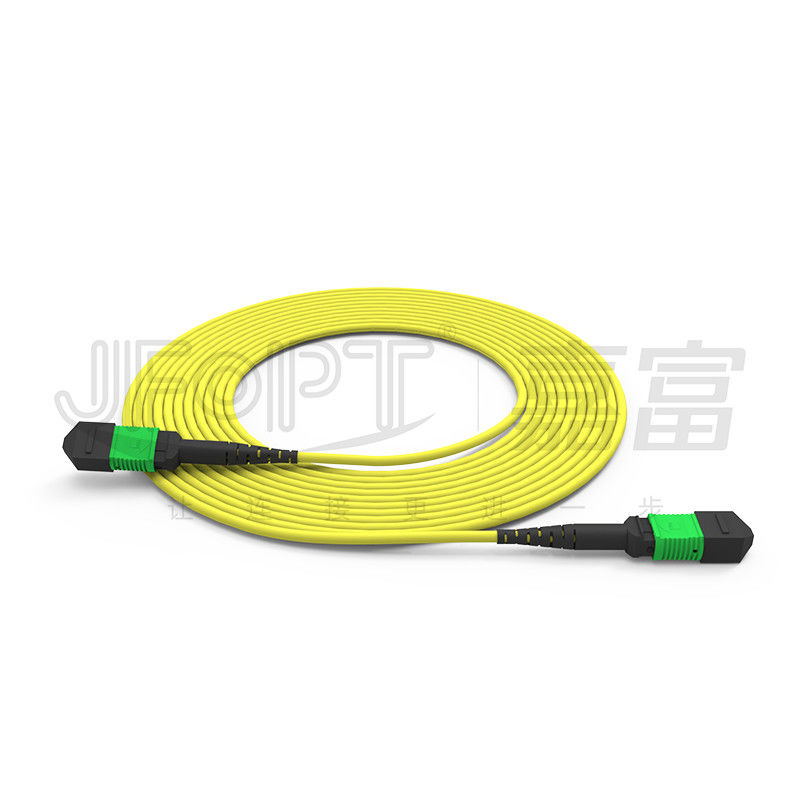

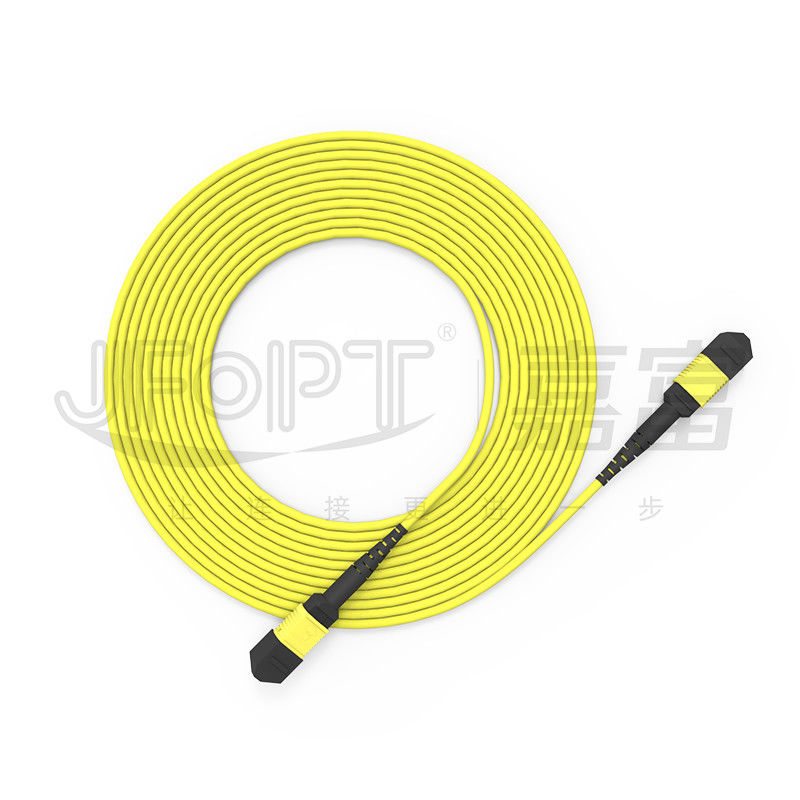

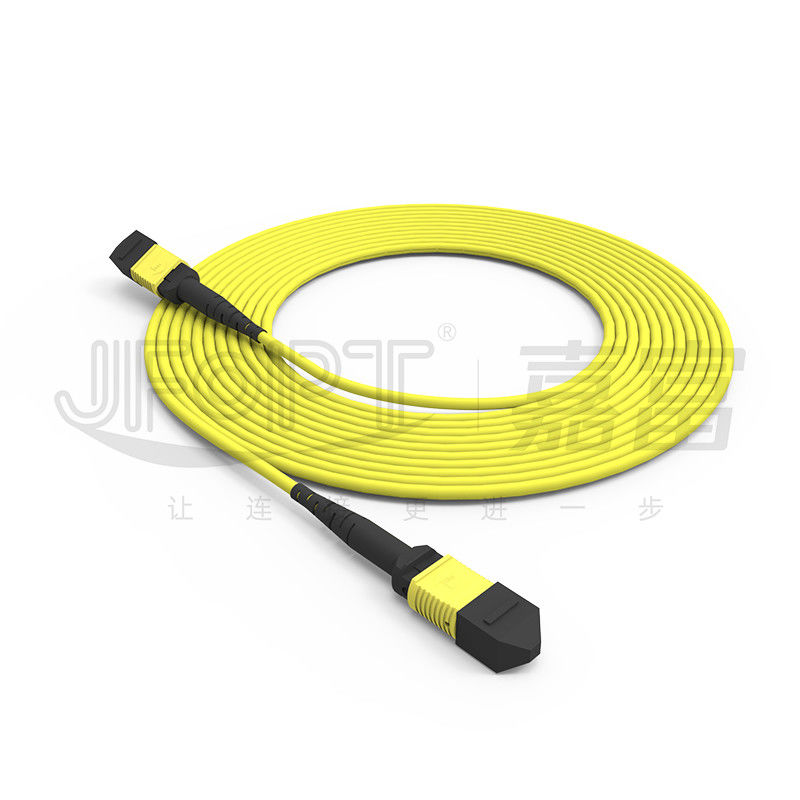

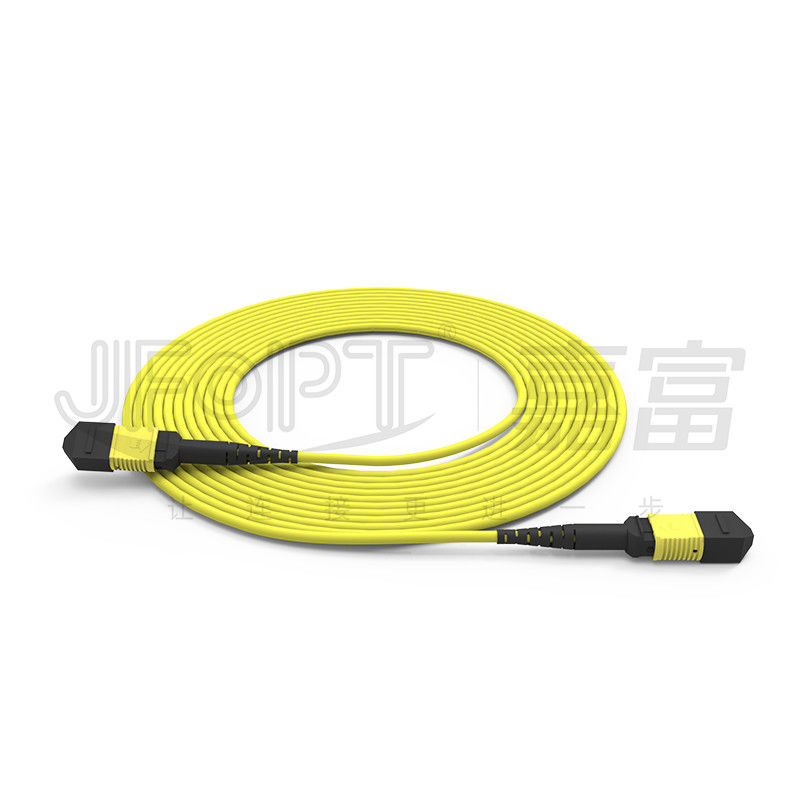

MPO-MPO Homem de 24 núcleos de modo único G657A1/G657A2 Backbone Jumper
Os saltadores MPO-MPO da JFOPT possuem conectores de alta precisão, ferrulas MT de baixa perda e pinos de alta precisão.resultando numa perda mínima de inserção do conectorEm ambientes de cablagem de alta densidade, os saltadores MPO economizam espaço e reduzem o tempo de construção no local, simplificando desafios complexos de cablagem.
Oferecemos estruturas de cabos personalizáveis para atender às necessidades de cablagem do cliente no local.tipos de fibras ópticasAlém disso, fornecemos vários tipos de estruturas de cabos, incluindo não blindados, blindados simples, blindados duplos, cobertos duplos e muito mais,baseado em ambientes de utilização do cliente, atendendo a uma ampla gama de necessidades ambientais.
* Características
|
1Vários tipos de estruturas de cabos disponíveis, incluindo não blindados, blindados simples, blindados duplos, cobertos duplos e mais |
2Pins de alta precisão, garantindo um alinhamento preciso com os furos de alfinete |
|
|
|
|
Ferrulas MT de baixa perda, resultando em perda mínima de inserção |
4A estrutura do jumper pode ser personalizada com base nos requisitos de cablagem do cliente |
|
|
|
|
5Vários núcleos de 8/12/16/24/32 núcleos estão disponíveis para selecção |
- |
|
|
- |
* Aplicações
1- A instalação da sala do centro de dados.
2.40G/100G sistemas de comunicação óptica, módulos ópticos QSFP.
3Sistemas de comunicação por fibra óptica, redes de televisão por cabo, redes de telecomunicações.
4.Redes de área local (LAN), redes de área larga (WAN), FTTx.
* Parâmetros do conector MPO
|
Tipo de conector |
Perda de inserção |
Perda de retorno |
|||
|
Tipico |
Número máximo |
||||
|
Conector MPO |
Padrão SM |
0.2 dB |
00,75 dB |
APC≥60dB |
|
|
SM Baixa Perda |
0.1 dB |
0.35 dB |
|||
|
Padrão MM |
0.2 dB |
00,6 dB |
PC≥ 25 dB |
||
|
MM Baixa Perda |
0.1 dB |
0.35 dB |
|||
|
Homem/mulher |
Homem: com pin, Mulher: sem pin |
||||
* Parâmetros Geométricos 3D
|
Números |
Max. |
Min. |
||
|
Radius de curvatura (mm) |
X |
2000 |
- 10 mil. |
|
|
Y |
- |
5 |
||
|
Ângulo (°) |
X |
0.15 |
-Não.15 |
|
|
Y ((APC) |
8.2 |
7.8 |
||
|
Y ((PC) |
0.2 |
-Não.2 |
||
|
Radius de curvatura do núcleo óptico (mm) |
- |
1 |
||
|
Altura da fibra (nm) |
3500 |
1000 |
||
|
Diferença de altura das fibras adjacentes (nm) |
500 |
N/A |
||
|
Máximo coplanar negativo (nm) |
300 |
N/A |
||
* Parâmetros do cabo óptico
|
Ponto |
Parâmetro |
|||
|
Tipo de fibra |
Opcional G652D/G657A1/OM1/OM2/OM3/OM4/OM5 |
|||
|
Contagem de fibras |
Opcional 8/12/16/24 |
|||
|
Membro da Força |
Fios de fibras sintéticas |
|||
|
Material do casaco exterior |
LSZH/PVC/TPU opcional |
|||
|
Diâmetro do casaco exterior |
3.0 mm |
|||
|
Cor do casaco exterior |
Amarelo / Laranja / Verde / Violeta Heather / Personalização |
|||
|
Resistência à tração (a longo prazo) |
80N |
|||
|
Resistência à tração (a curto prazo) |
150 N |
|||
|
Resistência ao esmagamento (a longo prazo) |
100 N/cm |
|||
|
Resistência ao esmagamento (a curto prazo) |
500 N/cm |
|||
|
Radius mínimo de curvatura (dinâmico) |
20D |
|||
|
Radius mínimo de curvatura (estático) |
10D |
|||
|
Temperatura de funcionamento |
-20 a 60 °C |
|||
|
Temperatura de armazenamento |
-20 a 60 °C |
|||
|
Classificação de incêndio |
Oficiais de navegação |
|||
|
Ponto |
Parâmetro |
|||
|
Tipo de fibra |
Opcional G652D/G657A1/OM1/OM2/OM3/OM4/OM5 |
|||
|
Contagem de fibras |
2 ~ 12 |
|||
|
Membro da Força |
Fios de fibras sintéticas |
|||
|
Material do casaco exterior |
LSZH/PVC/TPU opcional |
|||
|
Diâmetro do casaco exterior |
2.5x5.0 mm |
|||
|
Cor do casaco exterior |
Amarelo / Laranja / Verde / Violeta Heather / Personalização |
|||
|
Resistência à tração (a longo prazo) |
100 N |
|||
|
Resistência à tração (a curto prazo) |
200 N |
|||
|
Resistência ao esmagamento (a longo prazo) |
200 N/cm |
|||
|
Resistência ao esmagamento (a curto prazo) |
500 N/cm |
|||
|
Radius mínimo de curvatura (dinâmico) |
50 mm |
|||
|
Radius mínimo de curvatura (estático) |
30 mm |
|||
|
Temperatura de funcionamento |
-20 a 60 °C |
|||
|
Temperatura de armazenamento |
-20 a 60 °C |
|||
|
Classificação de incêndio |
Oficiais de navegação |
|||
*Opções de cor da carcaça do conector
|
Conector MPO |
||||
|
SM |
Verde |
Amarelo |
||
|
Número de cor de referência PANTONE 2270C |
Número de cor de referência PANTONE 100C |
|||
|
|
|
|||
|
MM |
Vermelho |
Aqua |
||
|
Número de cor de referência PANTONE 7534C |
Número de cor de referência PANTONE 2226C |
|||
|
|
|
|||
|
Violet |
- |
|||
|
Número de cor de referência PANTONE 7641C |
||||
|
|
||||
* Opções de inicialização
|
Botas MPO |
||||
|
Tipo |
Especificações |
Cabo aplicável |
Imagem |
Desenhos |
|
Botas redondas |
3.0 comprimento da bota 33 mm |
3.0/3.2 |
|
|
|
3.0 comprimento da bota 17 mm |
3.0/3.2 |
|
|
|
|
4.0 comprimento da bota 33 mm |
3.8/4.0 |
|
|
|
|
Botas quadradas |
2.0 comprimento da bota 25 mm |
3.0/3.2 |
|
|
|
3.0 comprimento da bota 25 mm |
3.0/3.2 |
|
|
|
|
4.0 comprimento da bota 17 mm |
3.8/4.0 |
|
|
|
|
Botão de fita |
2.5*5.0 comprimento da bota 22 mm |
2.5 vezes 5.0 |
|
|
|
Botas de fibras de fita nua |
Botas de fibra de fita nua com comprimento de 19 mm |
Fibras de fita nua |
|
|
|
Puxa a aba |
Universal para todas as botas |
Universais |
|
|
* Seleção de polaridade
|
12F Cordão de remendo |
||||
|
|
* Embalagem do produto
|
|
|
|
Sacos antiestáticos espessados |
Cartão espessado |
* Força da fábrica
|
Experiência: Com mais de 10 anos de foco nos saltadores MPO, a JFOPT dispõe de conhecimentos profissionais e de um conjunto completo de equipamentos de primeira linha (SUMIX/JRG/OPTOTEST),que permitam a produção de saltadores MPO de alta qualidade e de alto desempenho. |
|
||||
|
Capacidade de fabrico: A JFOPT dispõe de 5 linhas de produção de MPO e de equipamentos para produzir uma grande quantidade de saltadores MPO de forma rápida e eficiente para satisfazer as demandas dos clientes. |
|
||||
|
Controle de qualidade: A JFOPT implementa medidas de controlo de qualidade rigorosas em todas as fases, desde a matéria-prima até aos processos de produção, com inspecção e monitorização de qualidade profissional.Realizamos 100% de teste de interferômetro 3D / teste de perda de retorno / inspeção final para garantir a qualidade do produto. |
|
||||
|
Normatização: A JFOPT pode personalizar e aderir estritamente aos padrões de produção de saltadores MPO de acordo com os requisitos do cliente, garantindo a consistência e a estabilidade de desempenho dos produtos. |
|
||||
|
Inovação tecnológica: A JFOPT enfatiza a inovação tecnológica e possui uma equipe profissional de P&D dedicada ao desenvolvimento de saltadores MPO mais avançados e de maior desempenho. |
|
||||
|
Serviço e apoio técnico: A JFOPT presta serviços completos de pré-venda e pós-venda, incluindo consultoria técnica, recomendações de produtos e manutenção pós-venda,Para satisfazer as necessidades dos clientes e garantir a satisfação dos clientes. |
|
||||
* Frequentes perguntas e respostas- Não.
1Quais questões devem ser tidas em conta ao personalizar os saltadores MPO?
Comprimento do saltador / Material do cabo / Tipo de fibra e contagem de fibras / MPO Homem ou mulher / Padrões de perda de inserção / Requisitos de cor / Rótulos e pedidos de personalização.
2- Como garantimos parâmetros estáveis para os saltadores MPO?
Os saltadores MPO da JFOPT são submetidos a 100% de testes de interferômetro 3D e 100% de testes IL&RL, garantindo parâmetros estáveis.
3Qual é o nosso prazo de entrega?
Temos uma capacidade de produção mensal de mais de 30.000 conectores MPO, garantindo a entrega rápida.
4Que outros produtos relacionados com a MPO oferecemos?
Além dos saltadores MPO, também produzimos loopbacks MPO, atenuadores MPO, adaptadores MPO masculino para feminino, saltadores MT e outros produtos relacionados ao MPO.
