Lugar de origem:
China
Marca:
JFOPT
Certificação:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
Número do modelo:
MPO-MPO 12C SM G657A1/G657A2 3.0 LSZH Mudança de polaridade A/B
Contacte-nos

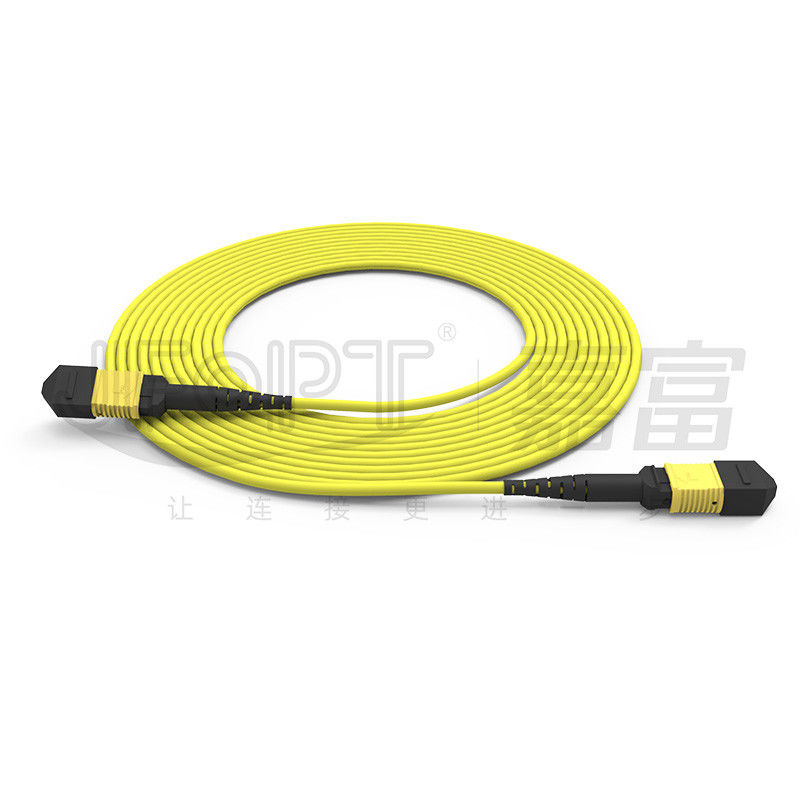

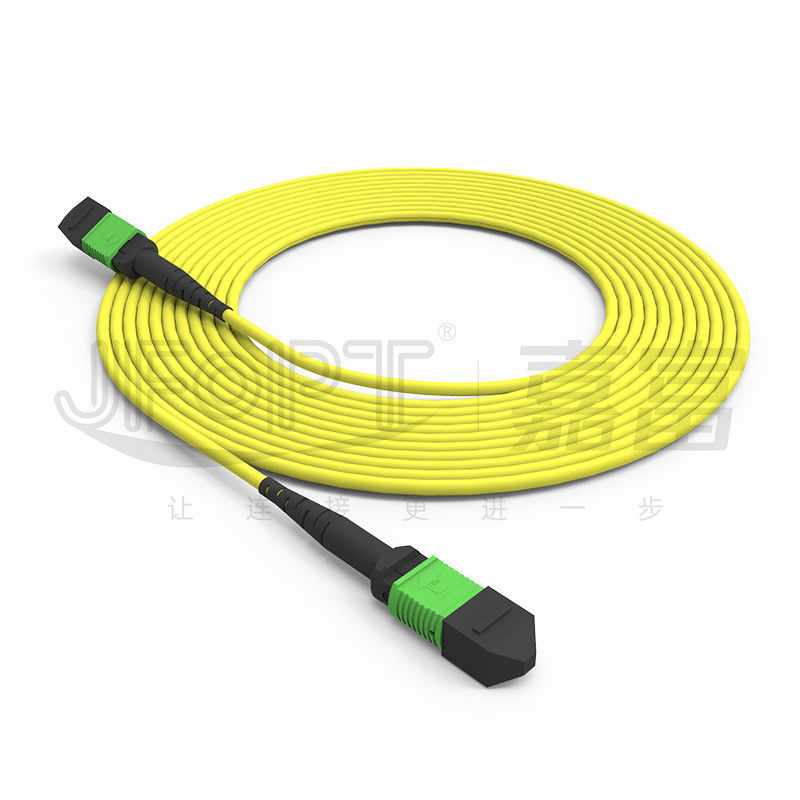

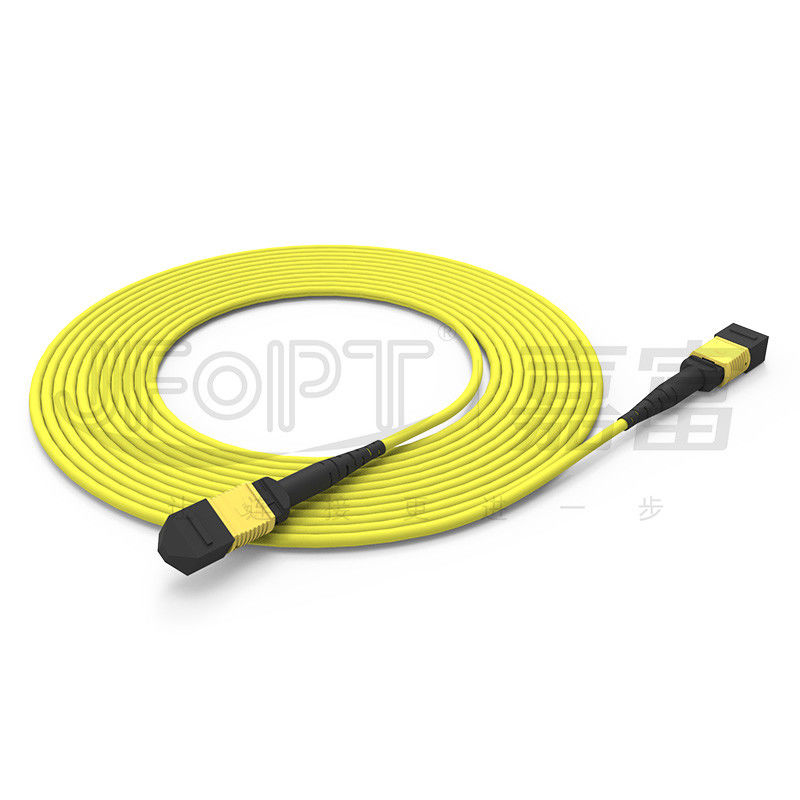

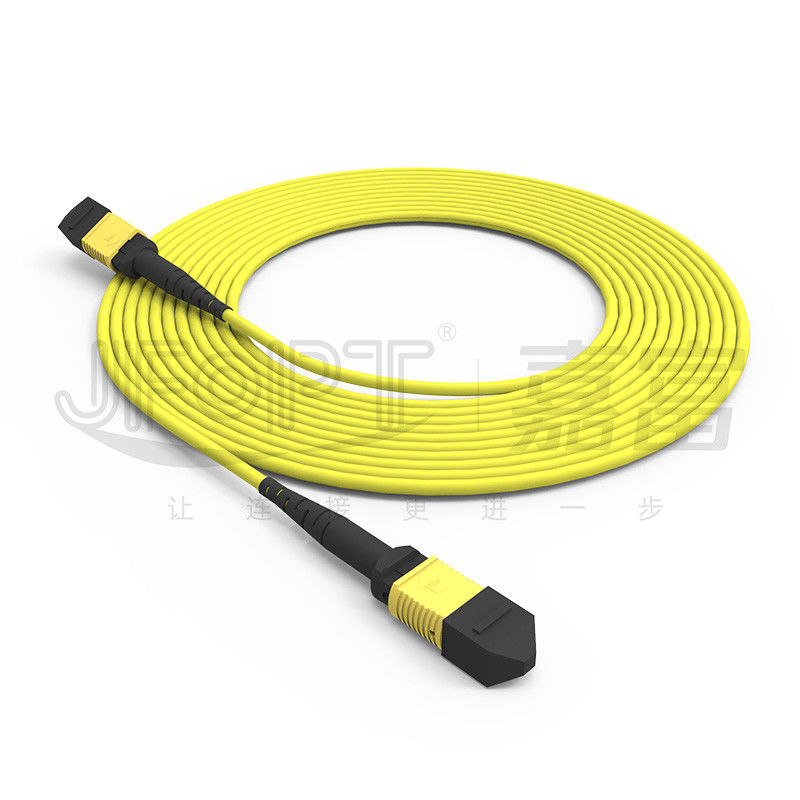

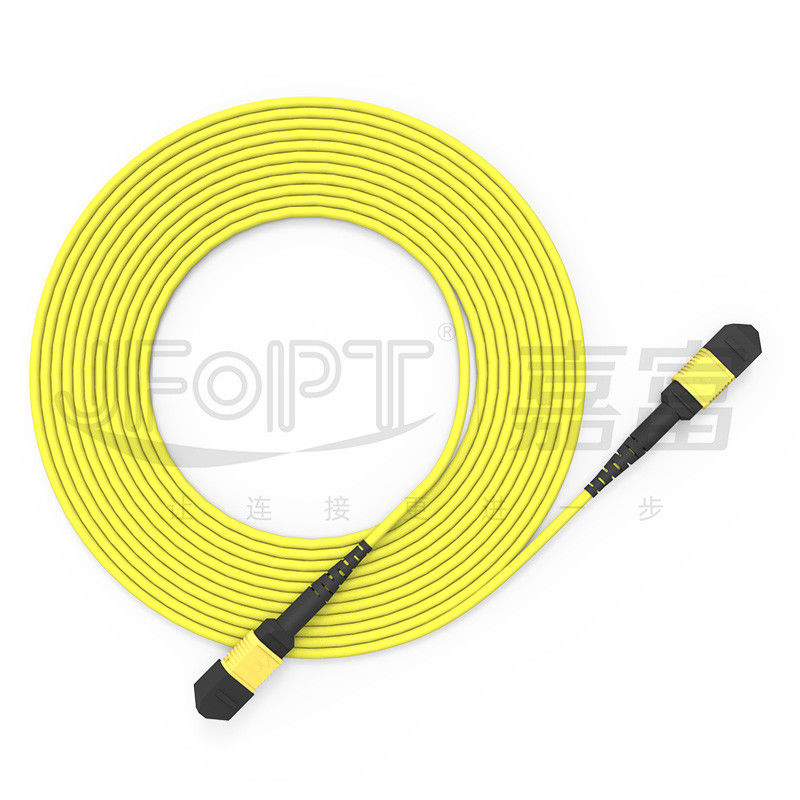

MPO-MPO 12-Core Single-Mode G657A1/G657A2 3.0 LSZH A/B Polarity Reversal Trunk Patch Cord
Em sistemas de fiação complexos dentro do centro de dados, há muitas vezes um problema de polaridade de saltador MPO incorreta, o que pode resultar em conexões falhadas,causando atrasos na construção no local e excedendo as estimativas orçamentaisA JFOPT introduziu um MPO de 12 núcleos com inversão de polaridade para resolver completamente este desafio.Este MPO saltador com inversão de polaridade permite a troca perfeita entre A e B polaridades, proporcionando maior flexibilidade no cabeamento de fibra óptica e reduzindo a complexidade da fiação.e você pode facilmente alternar entre polaridades A e B empurrando a casa para trás, usando as teclas K móveis para extração ou ocultação, tornando a inversão de polaridade um processo simples e sem problemas.Você pode eliminar as frustrações causadas por polaridades incorretas e resolver sem esforço esses problemas.
* Características
|
①Reversão de Polaridade A/B |
②Não são necessárias ferramentas para a reversão |
||||
|
|
|
||||
|
③Não é necessário remover a caixa durante a inversão |
④Cablagem flexível, reduzindo a complexidade da construção no local |
||||
|
|
|
||||
|
⑤Opções de modo único: G657A1/G657A2; Opções de modo múltiplo: OM3/OM4/OM5 |
- |
||||
|
|
- |
||||
* Aplicações
1- A instalação da sala do centro de dados.
2.40G/100G sistemas de comunicação óptica, módulos ópticos QSFP.
3Sistemas de comunicação por fibra óptica, redes de televisão por cabo, redes de telecomunicações.
4.Redes de área local (LAN), redes de área larga (WAN), FTTx.
* Parâmetros do conector MPO
|
Tipo de conector |
Perda de inserção |
Perda de retorno |
|||
|
Tipico |
Número máximo |
||||
|
Conector MPO |
Padrão SM |
0.2 dB |
00,75 dB |
APC≥60dB |
|
|
SM Baixa Perda |
0.1 dB |
0.35 dB |
|||
|
Padrão MM |
0.2 dB |
00,6 dB |
PC≥ 25 dB |
||
|
MM Baixa Perda |
0.1 dB |
0.35 dB |
|||
|
Homem/mulher |
Homem: com pin, Mulher: sem pin |
||||
* Parâmetros Geométricos 3D
|
Números |
Max. |
Min. |
||
|
Radius de curvatura (mm) |
X |
2000 |
- 10 mil. |
|
|
Y |
- |
5 |
||
|
Ângulo (°) |
X |
0.15 |
-Não.15 |
|
|
Y ((APC) |
8.2 |
7.8 |
||
|
Y ((PC) |
0.2 |
-Não.2 |
||
|
Radius de curvatura do núcleo óptico (mm) |
- |
1 |
||
|
Altura da fibra (nm) |
3500 |
1000 |
||
|
Diferença de altura das fibras adjacentes (nm) |
500 |
N/A |
||
|
Máximo coplanar negativo (nm) |
300 |
N/A |
||
* Parâmetros do cabo óptico
|
Ponto |
Parâmetro |
|||
|
Tipo de fibra |
Opcional G652D/G657A1/OM1/OM2/OM3/OM4/OM5 |
|||
|
Contagem de fibras |
Opcional 8/12/16/24 |
|||
|
Membro da Força |
Fios de fibras sintéticas |
|||
|
Material do casaco exterior |
LSZH/PVC/TPU opcional |
|||
|
Diâmetro do casaco exterior |
3.0 mm |
|||
|
Cor do casaco exterior |
Amarelo / Laranja / Verde / Violeta Heather / Personalização |
|||
|
Resistência à tração (a longo prazo) |
80N |
|||
|
Resistência à tração (a curto prazo) |
150 N |
|||
|
Resistência ao esmagamento (a longo prazo) |
100 N/cm |
|||
|
Resistência ao esmagamento (a curto prazo) |
500 N/cm |
|||
|
Radius mínimo de curvatura (dinâmico) |
20D |
|||
|
Radius mínimo de curvatura (estático) |
10D |
|||
|
Temperatura de funcionamento |
-20 a 60 °C |
|||
|
Temperatura de armazenamento |
-20 a 60 °C |
|||
|
Classificação de incêndio |
Oficiais de navegação |
|||
|
Ponto |
Parâmetro |
|||
|
Tipo de fibra |
Opcional G652D/G657A1/OM1/OM2/OM3/OM4/OM5 |
|||
|
Contagem de fibras |
2 ~ 12 |
|||
|
Membro da Força |
Fios de fibras sintéticas |
|||
|
Material do casaco exterior |
LSZH/PVC/TPU opcional |
|||
|
Diâmetro do casaco exterior |
2.5x5.0 mm |
|||
|
Cor do casaco exterior |
Amarelo / Laranja / Verde / Violeta Heather / Personalização |
|||
|
Resistência à tração (a longo prazo) |
100 N |
|||
|
Resistência à tração (a curto prazo) |
200 N |
|||
|
Resistência ao esmagamento (a longo prazo) |
200 N/cm |
|||
|
Resistência ao esmagamento (a curto prazo) |
500 N/cm |
|||
|
Radius mínimo de curvatura (dinâmico) |
50 mm |
|||
|
Radius mínimo de curvatura (estático) |
30 mm |
|||
|
Temperatura de funcionamento |
-20 a 60 °C |
|||
|
Temperatura de armazenamento |
-20 a 60 °C |
|||
|
Classificação de incêndio |
Oficiais de navegação |
|||
*Opções de cor da carcaça do conector
|
Conector MPO |
||||
|
SM |
Verde |
Amarelo |
||
|
Número de cor de referência PANTONE 2270C |
Número de cor de referência PANTONE 100C |
|||
|
|
|
|||
|
MM |
Vermelho |
Aqua |
||
|
Número de cor de referência PANTONE 7534C |
Número de cor de referência PANTONE 2226C |
|||
|
|
|
|||
|
Violet |
- |
|||
|
Número de cor de referência PANTONE 7641C |
||||
|
|
||||
* Opções de inicialização
|
Botas MPO |
||||
|
Tipo |
Especificações |
Cabo aplicável |
Imagem |
Desenhos |
|
Botas redondas |
3.0 comprimento da bota 33 mm |
3.0/3.2 |
|
|
|
3.0 comprimento da bota 17 mm |
3.0/3.2 |
|
|
|
|
4.0 comprimento da bota 33 mm |
3.8/4.0 |
|
|
|
|
Botas quadradas |
3.0 comprimento da bota 25 mm |
3.0/3.2 |
|
|
|
4.0 comprimento da bota 17 mm |
3.8/4.0 |
|
|
|
|
Botão de fita |
2.5*5.0 comprimento da bota 22 mm |
2.5 vezes 5.0 |
|
|
|
Botas de fibras de fita nua |
Botas de fibra de fita nua com comprimento de 19 mm |
Fibras de fita nua |
|
|
* Operação de polaridade intercambiável
* Seleção de polaridade
|
12F Cordão de remendo |
||||
|
|
* Embalagem do produto
|
|
|
|
Sacos antiestáticos espessados |
Cartão espessado |
* Força da fábrica
|
Especialização: A JFOPT tem-se concentrado na produção de saltadores MPO há mais de 10 anos. Com tecnologia profissional e um conjunto completo de equipamentos de marca de primeira classe (SUMIX/JRG/OPTOTEST), pode produzir saltadores de alta qualidade,Salto MPO de alto desempenho. |
|
||||
|
Capacidade de fabrico: A JFOPT dispõe de 5 linhas de produção de MPO, o que permite a produção rápida e eficiente de uma grande quantidade de cabos tronco MPO para satisfazer as demandas dos clientes. |
|
||||
|
Controle de qualidade: A JFOPT implementa medidas de controlo de qualidade rigorosas em todas as fases, desde a aquisição de matérias-primas até aos processos de produção, com inspecção e monitorização de qualidade profissional.Realizamos 100% de testes de interferômetro 3D/IL&RLtesting/inspecção final para garantir a qualidade do produto. |
|
||||
|
Estabelecimento de normas: A JFOPT pode formular e aplicar rigorosamente os padrões de produção de saltadores MPO de acordo com as necessidades do utilizador para garantir a consistência do produto e a estabilidade do desempenho. |
|
||||
|
Inovação tecnológica: A JFOPT concentra-se na inovação tecnológica e dispõe de uma equipa profissional de I&D para desenvolver continuamente saltadores MPO com funções mais avançadas e desempenho mais elevado. |
|
||||
|
Serviço e apoio técnico: A JFOPT presta serviços completos de pré-venda e pós-venda, incluindo consultoria técnica, recomendação de produtos, manutenção pós-venda, etc.Para satisfazer as necessidades dos clientes e garantir a satisfação dos clientes. |
|
||||
* Frequentes perguntas e respostas- Não.
1Quais questões devem ser tidas em conta ao personalizar os saltadores MPO?
Comprimento do saltador / Material do cabo / Tipo de fibra e número de fibras / Conectores masculinos ou femininos / Padrões de perda de inserção / Requisitos de cor / Rótulos e pedidos de personalização.
2- Como garantimos parâmetros estáveis para os saltadores MPO?
Os saltadores MPO da JFOPT são submetidos a 100% de testes de interferômetro 3D e 100% de testes IL&RL, garantindo parâmetros estáveis.
3Qual é o nosso prazo de entrega?
Temos uma capacidade de produção mensal de mais de 30.000 conectores MPO, garantindo a entrega rápida.
4Que outros produtos relacionados com a MPO oferecemos?
Além dos saltadores MPO, também produzimos loopbacks MPO, atenuadores MPO, adaptadores MPO masculino para feminino, saltadores MT e outros produtos relacionados ao MPO.
