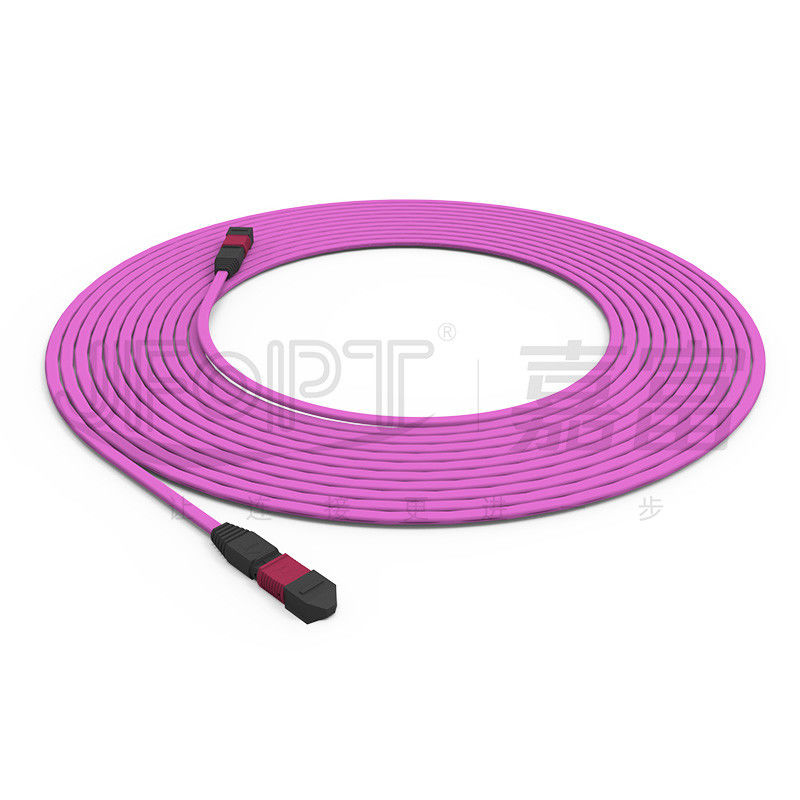

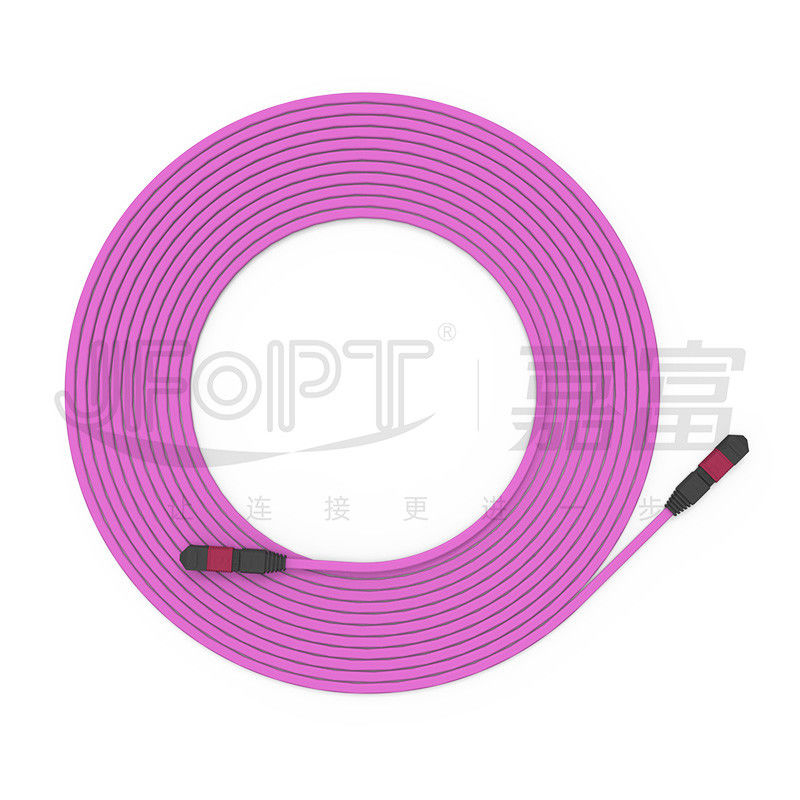

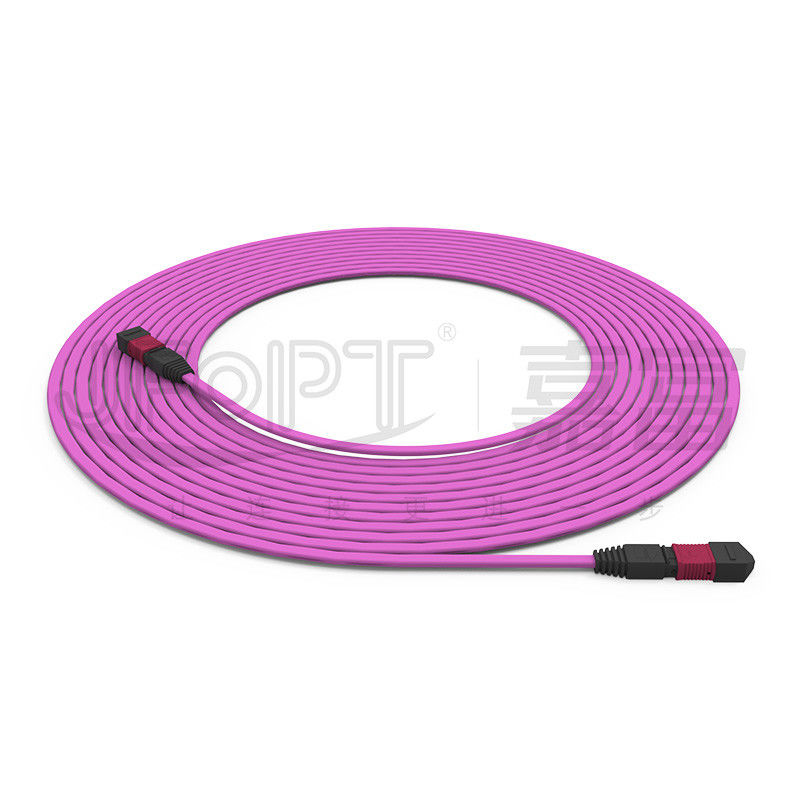

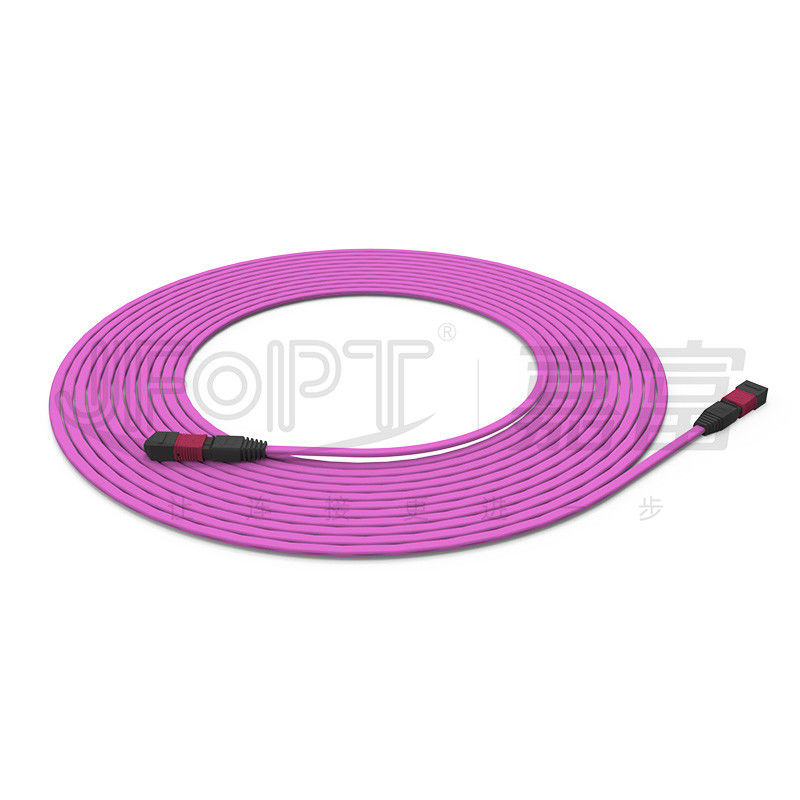

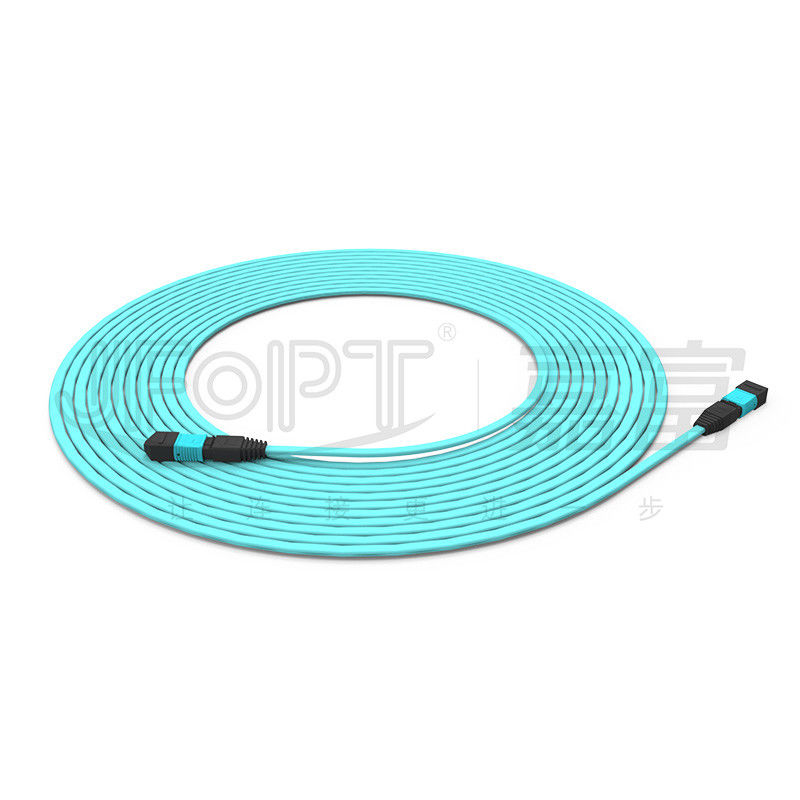

Cable de tronco retardador de chama multimodo de 12 núcleos 50/125 OFNR/OFNP

①As opções multimodo incluem fibras ópticas OM3/OM4/OM5

②Utiliza fibras ópticas insensiveis à curvatura para transmissão estável

③Escolha dos conectores MPO ou MTP

④Serviços de personalização disponíveis para atender às necessidades dos clientes

④Cumprir as normas IEC e os requisitos ROHS

-

-

Tipo de conector

Perda de inserção

Perda de retorno

Tipico

Número máximo

Conector MPO

Padrão SM

0.2 dB

00,75 dB

APC≥60dB
PC≥50dB

SM Baixa Perda

0.1 dB

0.35 dB

Padrão MM

0.2 dB

00,6 dB

PC≥ 25 dB

MM Baixa Perda

0.1 dB

0.35 dB

Homem/mulher

Homem: com pin, Mulher: sem pin

Números

Max.

Min.

Radius de curvatura (mm)

X

2000

- 10 mil.

Y

-

5

Ângulo (°)

X

0.15

-Não.15

Y ((APC)

8.2

7.8

Y ((PC)

0.2

-Não.2

Radius de curvatura do núcleo óptico (mm)

-

1

Altura da fibra (nm)

3500

1000

Diferença de altura das fibras adjacentes (nm)

500

N/A

Máximo coplanar negativo (nm)

300

N/A

Ponto

Parâmetro

Tipo de fibra

Opcional G652D/G657A1/OM1/OM2/OM3/OM4/OM5

Contagem de fibras

2 ~ 12 núcleos

Elementos de reforço

Fios de fibras sintéticas

Material da bainha exterior

LSZH/PVC/TPU opcional

Diâmetro da bainha exterior

2.5x5.0 mm

Cor da bainha exterior

Amarelo/Laranja/Verde/Plum Purple/Personalizado

Max. Resistência à tração (a longo prazo)

100 N

Max. Resistência à tração (a curto prazo)

200 N

Resistência máxima ao esmagamento (a longo prazo)

200 N/cm

Resistência máxima ao esmagamento (a curto prazo)

500 N/cm

Radius mínimo de curvatura (dinâmico)

50 mm

Radius mínimo de curvatura (estático)

30 mm

Temperatura de funcionamento

-20 a 60 °C

Temperatura de armazenamento

-20 a 60 °C

Retardo de chama

Oficiais de navegação

Conector MPO

SM

Verde

Amarelo

Número de cor de referência PANTONE 2270C

Número de cor de referência PANTONE 100C

MM

Vermelho

Aqua

Número de cor de referência PANTONE 7534C

Número de cor de referência PANTONE 2226C

Violet

-

Número de cor de referência PANTONE 7641C

Tipo

Especificações

Cabo aplicável

Imagem

Desenhos

Botas redondas

3.0 comprimento da bota 33 mm

3.0/3.2

3.0 comprimento da bota 17 mm

3.0/3.2

4.0 comprimento da bota 33 mm

3.8/4.0

Botas quadradas

2.0 comprimento da bota 25 mm

2.0

3.0 comprimento da bota 25 mm

3.0/3.2

4.0 comprimento da bota 17 mm

3.8/4.0

Botão de fita

2.5*5.0 comprimento da bota 22 mm

2.5 vezes 5.0

Botas de fibras de fita nua

Botas de fibra de fita nua com comprimento de 19 mm

Fibras de fita nua

Puxa a aba

Universal para todas as botas

Universais

Sacos antiestáticos espessados

Cartão espessado

Experiência:

Com mais de 10 anos de foco nos saltadores MPO, a JFOPT dispõe de conhecimentos profissionais e de um conjunto completo de equipamentos de primeira linha (SUMIX/JRG/OPTOTEST),que permitam a produção de saltadores MPO de alta qualidade e de alto desempenho.

Capacidade de fabrico:

A JFOPT dispõe de 5 linhas de produção de MPO e de equipamentos para produzir uma grande quantidade de saltadores MPO de forma rápida e eficiente para satisfazer as demandas dos clientes.

Controle de qualidade:

A JFOPT implementa medidas de controlo de qualidade rigorosas em todas as fases, desde a matéria-prima até aos processos de produção, com inspecção e monitorização de qualidade profissional.Realizamos 100% de teste de interferômetro 3D / teste de perda de retorno / inspeção final para garantir a qualidade do produto.

Normatização:

A JFOPT pode personalizar e aderir estritamente aos padrões de produção de saltadores MPO de acordo com os requisitos do cliente, garantindo a consistência e a estabilidade de desempenho dos produtos.

Inovação tecnológica:

A JFOPT enfatiza a inovação tecnológica e possui uma equipe profissional de P&D dedicada ao desenvolvimento de saltadores MPO mais avançados e de maior desempenho.

Serviço e apoio técnico:

A JFOPT presta serviços completos de pré-venda e pós-venda, incluindo consultoria técnica, recomendações de produtos e manutenção pós-venda,Para satisfazer as necessidades dos clientes e garantir a satisfação dos clientes.
