Lugar de origem:
China
Marca:
JFOPT
Certificação:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
Número do modelo:
LC/A-LC/A MINI Cable 3.0mm 24core G657A1 amarelos
Contacte-nos

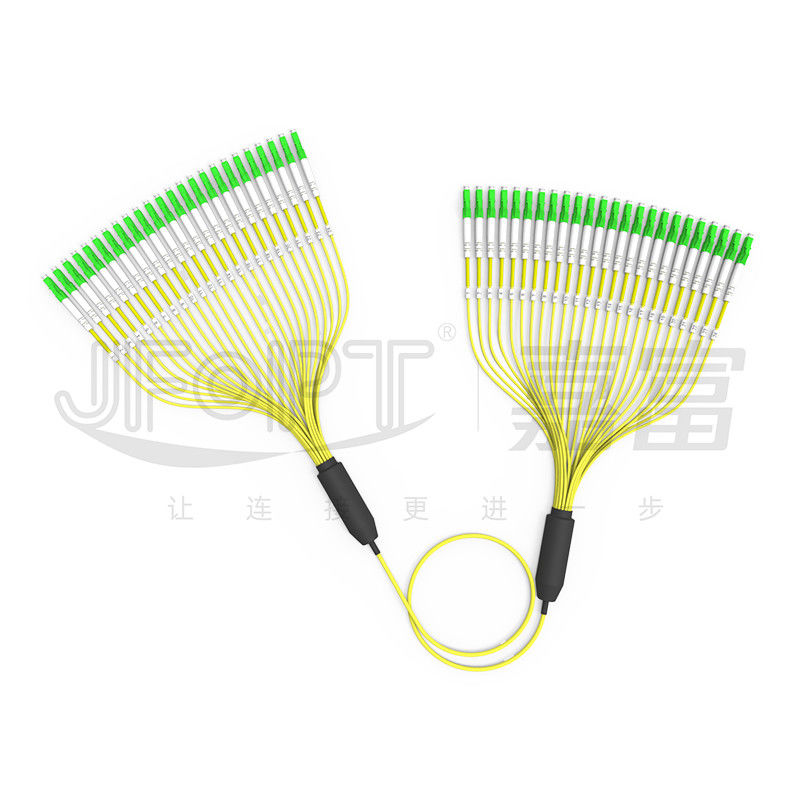

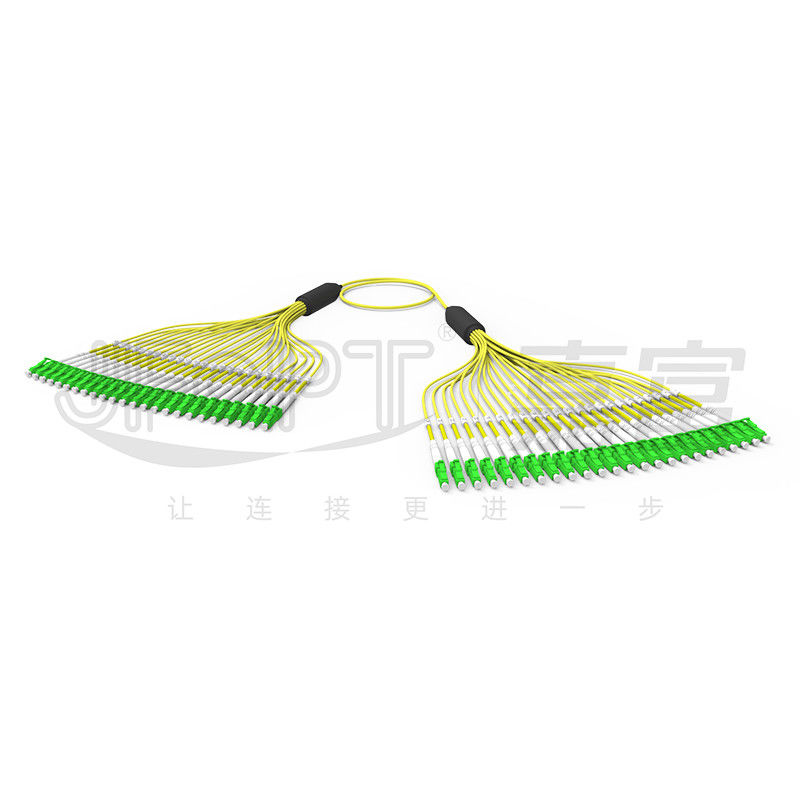

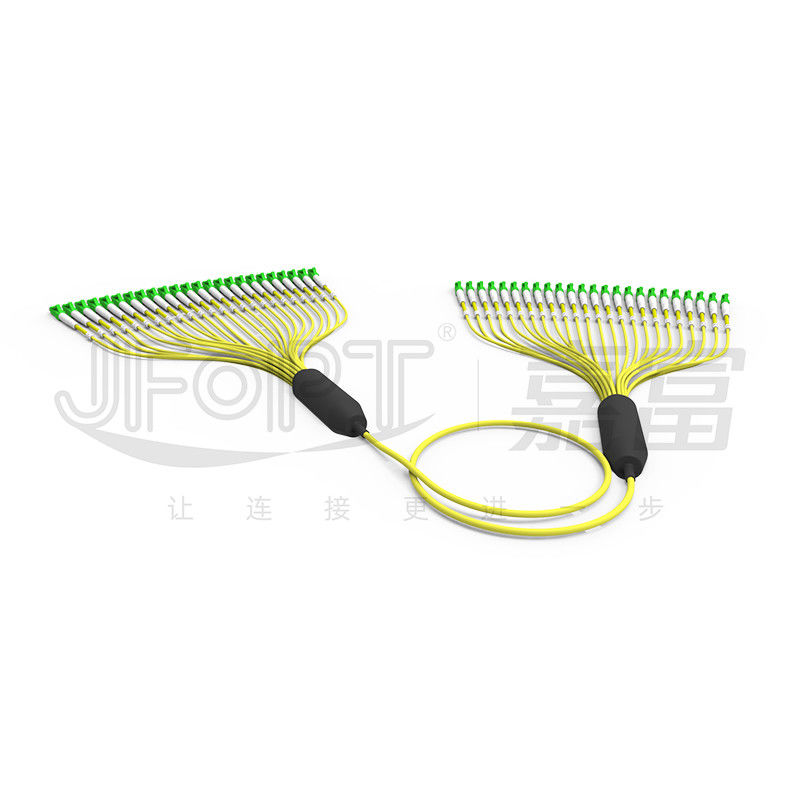

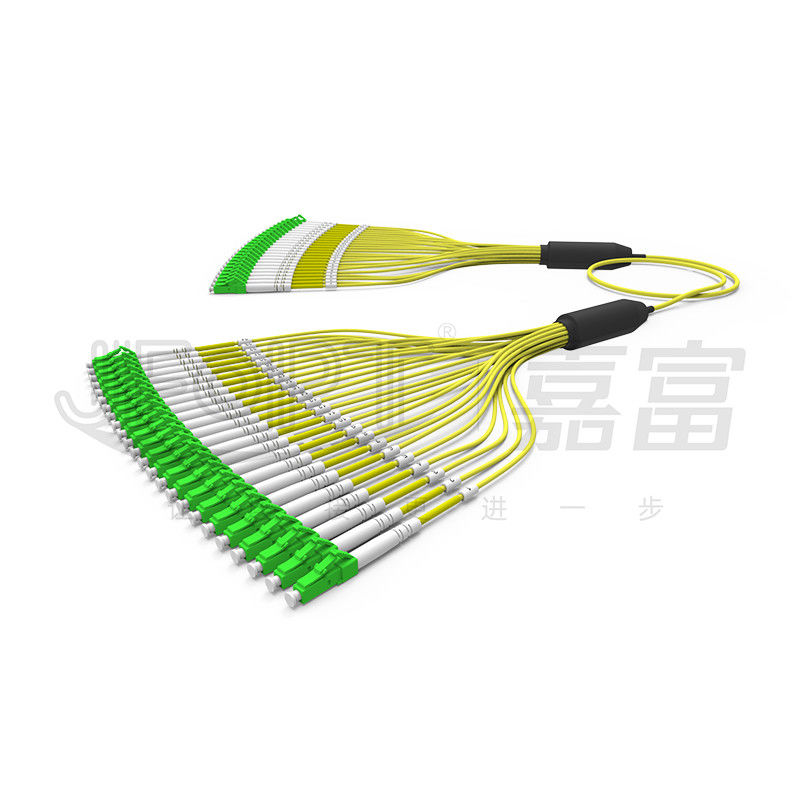

O cabo Pre-terminado 24 do cano principal do cabo de remendo 3.0mm retira o núcleo G657A1 do ramo exterior amarelo da bainha LC/APC
O cabo principal do cabo de remendo pre-terminado 3.0mm de LC/APC-LC/APC usa um único 3.0mm mini cabo, que seja fabricado e pre-cabido com os conectores na fábrica de JFOPT. Tipicamente, uns 24 núcleos que o mini cabo consiste em dois grupos de 12 coloriram fibras apertado-protegidas, fio do aramid, e uma única bainha protetora. Um grupo de fibras é distinguido do outro grupo pontilhando. Os cabos de remendo do pacote do único-modo produzidos pelo defeito de JFOPT a usar a fibra curvatura-insensível G657A1 para assegurar a estabilidade em desenvolvimentos pequenos do espaço. Os ramos são fabricados usando a tecnologia gel-enchida, significativamente melhorando seus tempo e resistência à tração. Os clientes podem escolher contagens diferentes do núcleo do ramo, comprimentos, materiais principais do cabo, cores, e personalizam extremidades pre-terminadas de vários modelos tais como FC/SC/ST/E2000 para encontrar as necessidades da interconexão entre dispositivos diferentes.
* características
|
①diâmetro exterior de 3.0mm, espaço de salvamento da instalação |
②Usa a fibra G657A1 para a estabilidade melhorada da transmissão |
|
|
|
|
③Conectores do LC disponíveis com único-núcleo ou ramos do duplo-núcleo |
④Os ramos são fabricados usando a tecnologia gel-enchida para uma conexão mais segura |
|
|
|
|
⑤Sequência customizável do canal do ramo |
⑥Tubo 2.0mm/3.0mm fraco opcional/tubo fraco blindado |
|
|
|
* aplicações
redes do acesso 1.Fiber
transmissão de dados 2.Fiber
sistemas de comunicação 3.Fiber, redes da televisão por cabo, redes de telecomunicações
redes da área 4.Local (LANs), redes de longa distância (WANs), FTTx
* parâmetros do conector
|
Características do conector |
Tipo do conector |
LC/SC/FC/ST |
|||
|
Tipo da virola |
Único-modo: UPC/APC; Multi-modo: UPC |
||||
|
Material da virola |
Zircônia de categoria A cerâmica |
||||
|
Cor do conector |
Azul/verde/bege/Aqua/roxo |
||||
|
Perda de inserção |
≤0.3dB/≤0.2dB/≤0.15dB |
||||
|
Perda de retorno |
Único-modo: ≥ 50dB do UPC; ≥ 60dB do APC; Multi-modo: ≥ 25dB |
||||
|
Repetibilidade |
≤0.2dB |
||||
|
Permutabilidade |
≤0.2dB |
||||
* parâmetros da geometria 3D (opcionais)
|
Artigos |
UPC |
APC |
||||
|
SC/FC/ST |
LC |
SC/FC |
LC |
|||
|
Manutenção programada |
Milímetro |
Manutenção programada |
Milímetro |
Manutenção programada |
Manutenção programada |
|
|
Raio de curvatura (milímetros) |
10-25 |
7-25 |
5-12 |
|||
|
Offset do vértice (μm) |
≤50 |
≤30 |
||||
|
Fibra comprimida (nanômetro) |
±100 |
|||||
|
Desvio de ângulo (°) |
0 |
8±0.3 |
||||
|
Desvio de ângulo bond (°) |
0 |
±0.5 |
||||
|
Diâmetro da fibra (μm) |
123-135 |
|||||
* parâmetros do cabo ótico
|
Projeto |
Parâmetro |
|||
|
Tipo da fibra |
G652D/G657A1/OM1/OM2/OM3/OM4/OM5 opcionais |
|||
|
Contagem da fibra |
8/12/16/24 opcional |
|||
|
Membro de força |
Fio de Aramid |
|||
|
Material exterior do revestimento |
LSZH opcional/PVC/TPU |
|||
|
Diâmetro exterior do revestimento |
3.0mm |
|||
|
Cor exterior do revestimento |
Personalizado |
|||
|
Resistência à tração (prazo) |
80N |
|||
|
Resistência à tração (a curto prazo) |
150N |
|||
|
Esmague a resistência (o prazo) |
100N/cm |
|||
|
Resistência do esmagamento (a curto prazo) |
500N/cm |
|||
|
Raio de curvatura mínimo (dinâmica) |
20D |
|||
|
Raio de curvatura mínimo (estática) |
10D |
|||
|
Temperatura de funcionamento |
-20~60℃ |
|||
|
Temperatura de armazenamento |
-20~60℃ |
|||
|
Avaliação do fogo |
OFN opcionais/OFNR/OFNP |
|||
* opções de ramificação
|
Estrutura principal do cabo |
|
|
|
|
|
Fanout com comprimento igual |
Fanout com comprimento desigual |
|
|
|
|
Ramificação do fber com o tubo dos gabinetes de 0.9mm |
|
|
|
|
|
Ramificação do fber com o tubo dos gabinetes de 2.0/3.0mm |
|
|
|
|
* empacotamento do produto
|
|
|
|
Empacotamento engrossado do saco |
Empacotamento engrossado da caixa de cartão |
* força da fábrica
|
Especialização: JFOPT acumulou anos de experiência no processo de produção de ligações em ponte do grande-núcleo, assegurando extremamente - baixas perdas e o tempo longo em ambientes complexos. |
|
||||
|
Capacidade de fabricação: JFOPT tem 5 linhas e equipamentos de produção, equipados com as máquinas de corte profissionais do cabo do multi-núcleo do grande-diâmetro, o enrolamento rápido, eficiente, e puro da segurança de vários cabos do grande-núcleo para a entrega rápida. |
|
||||
|
Controle da qualidade: JFOPT executa medidas de controle restritas da qualidade e endereça todas as anomalias encontradas geralmente em cabos do grande-núcleo com a otimização da qualidade da matéria prima. O processo de produção de conectores submete-se aos testes 100% e à inspeção. |
|
||||
|
Desenvolvimento padrão: JFOPT pode personalizar a cor, o diâmetro exterior, o tipo e a quantidade da fibra, e a estrutura de revestimento de cabos de ligação em ponte de acordo com exigências de cliente. Prove a selagem e os desenhos de planejamento são usados para assegurar a produto especificações técnicas e consistência através das ordens diferentes do grupo. |
|
||||
|
Inovação tecnológica: JFOPT sublinha a inovação tecnológica e tem uma equipe profissional do R&D dedicada a desenvolver ligações em ponte avançadas e de capacidade elevada da fibra. |
|
||||
|
Serviço e suporte laboral: JFOPT proporciona pre-vendas detalhadas e os serviços pós-vendas, incluindo a consulta técnica, as recomendações do produto, e a manutenção pós-venda, encontrar necessidades do cliente e assegurar a satisfação do cliente. |
|
||||
* Q&A frequente
1.What deve ser considerado ao personalizar cabos de remendo padrão da fibra ótica?
Comprimento total diâmetro do cabo de remendo/comprimento do ramo/cabo de ramo/cabo da fibra material/tipo da fibra e número de núcleos/cor/exigências de rotulagem e outras da personalização.
2.How nós asseguramos a estabilidade de nossos cabos de remendo padrão da fibra ótica?
Os cabos de remendo da fibra ótica de JFOPT submetem-se a um projeto de processo para assegurar-se de que 100% dos conectores passem o teste da perda de inserção e a inspeção da fim-cara, garantindo parâmetros estáveis.
3.What é nosso prazo de execução da entrega?
Para produtos padrão, nosso prazo de execução da entrega é controlado dentro de 5 dias de trabalho, assegurando a expedição rápida.
