Lugar de origem:
China
Marca:
JFOPT
Certificação:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
Número do modelo:
SC/A-SC/A-24F-OM5-8.2-LSZH-3M
Contacte-nos

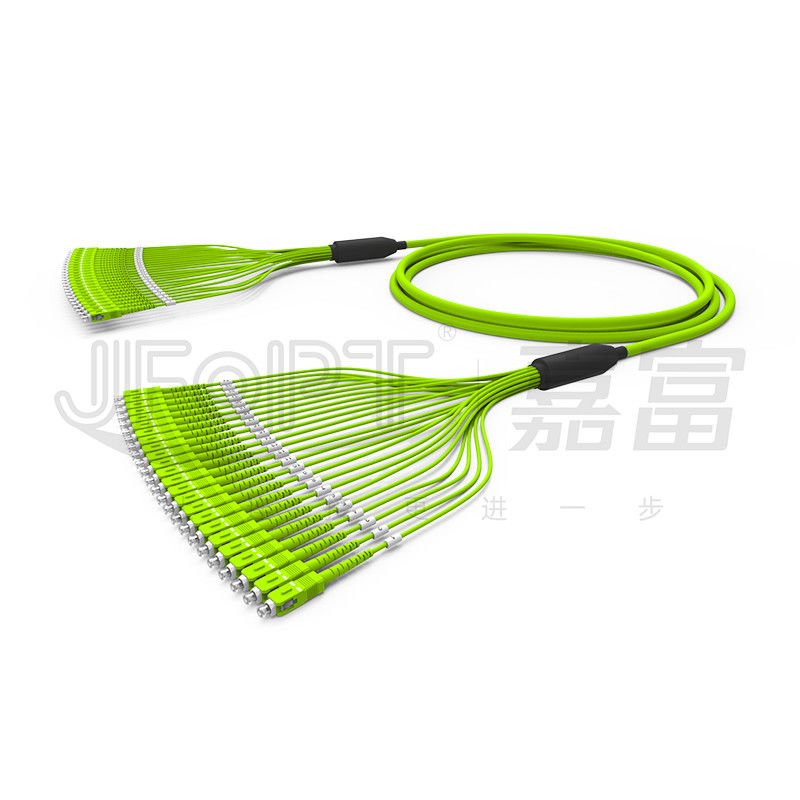

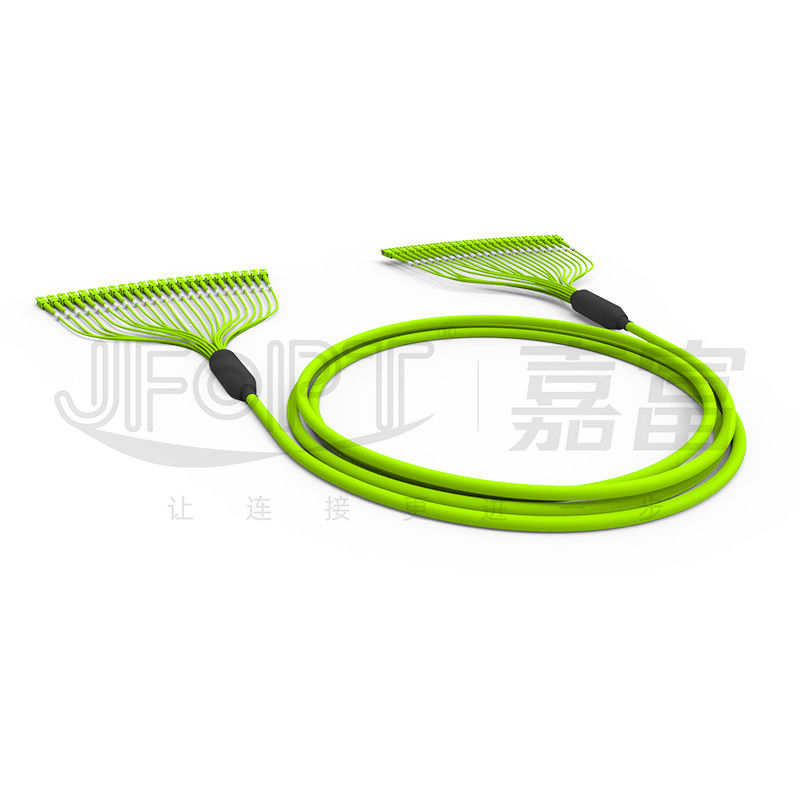

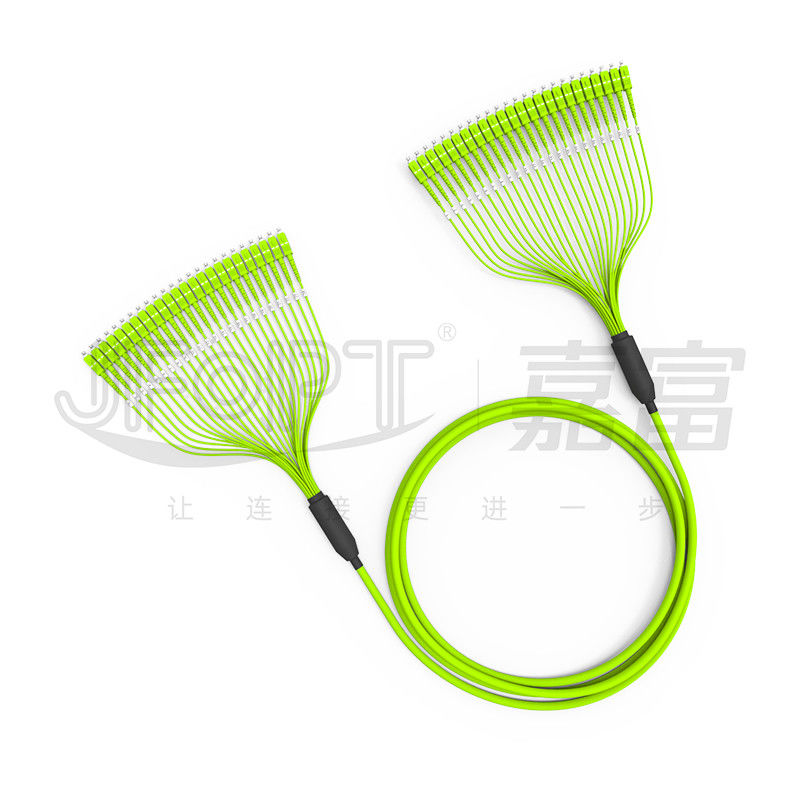

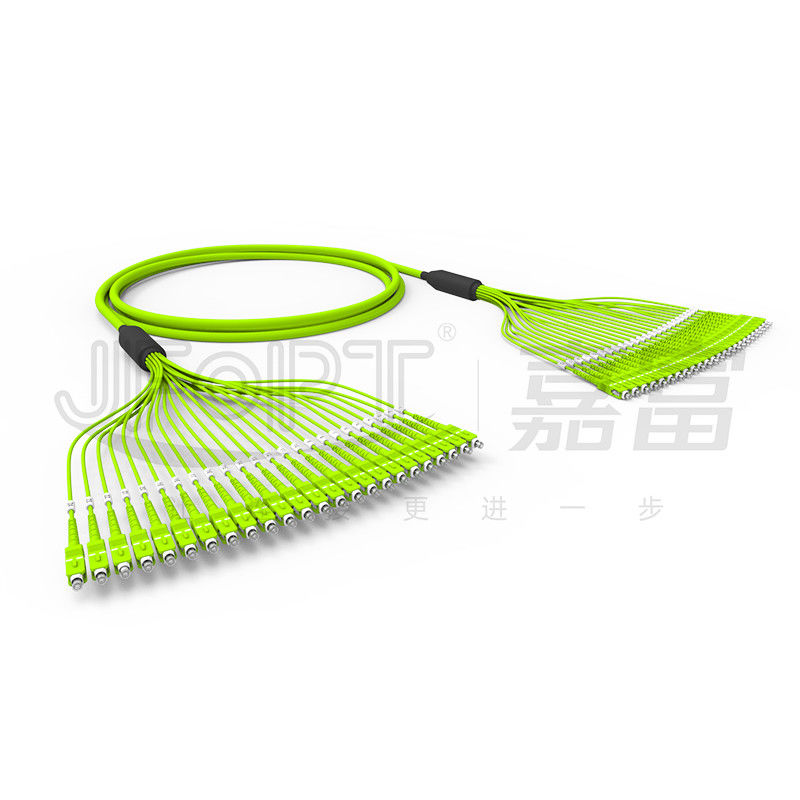

Verde-lima multimodo Pre-terminado 0.5m do revestimento de PVC OM5 do cabo 24-Core da fibra do pacote que ramificam com SC/APC
O cabo da fibra do pacote OM5 consiste no interior apertado-protegido 0.9mm do secundário-cabo, que pode ser terminado diretamente com um conector da fibra de 0.9mm ou ser distribuído através de um canal com um jogo do fanout para a terminação. JFOPT oferece os vários tipos de cabos do núcleo da fibra, incluindo OM5. Os cabos pre-terminados pacote da fibra de JFOPT usam o fio de alta elasticidade do aramid, permitindo que suportem a maior tensão puxando nas instalações interurbanas devido ao revestimento forte do fio e do cabo do aramid. A seção de ramificação emprega os divisores de alta qualidade e a habilidade madura para assegurar a ramificação segura. Os conectores da fibra usados por nossa empresa são fabricados usando pelotas plásticas novas, e as virolas são da concentricidade alta fornecida por CTCC, assegurando a qualidade de produto superior e a estabilidade comparadas aos produtos similares.
* características
|
①cabo da fibra do tronco 24-core com ramos pre-terminados |
②Feito com fibra OM5 curvatura-insensível para aumentar a estabilidade da transmissão |
||||
|
|
|
||||
|
③Utiliza as virolas cerâmicas de alta qualidade, de pequenas perdas |
④terminação 100% da fábrica e teste para assegurar o desempenho de transmissão |
||||
|
|
|
||||
|
⑤Cada cabo é combinado com o divisor apropriado baseado nas dimensões do cabo e dos ramos principais, assegurando uma estrutura de ramificação segura e estável |
|
||||
|
|
- |
||||
* aplicações
redes do acesso 1.Fiber
transmissão de dados 2.Fiber
sistemas de comunicação 3.Fiber, redes da televisão por cabo, redes de telecomunicação
redes da área 4.Local (LANs), redes de longa distância (WANs), FTTx
* parâmetros do conector de SC/LC/FC/ST
|
Tipo do conector |
Perda de inserção |
Perda de retorno |
|
|
SC/LC/FC/ST |
Manutenção programada |
≤0.3dB |
APC≥60dB |
|
Milímetro |
≤0.3dB |
UPC≥25dB |
|
* parâmetros da geometria de SC/LC/FC/ST 3D (opcionais)
|
Artigos |
UPC |
APC |
||||
|
SC/FC/ST |
LC |
SC/FC |
LC |
|||
|
Manutenção programada |
Milímetro |
Manutenção programada |
Milímetro |
Manutenção programada |
Manutenção programada |
|
|
Raio de curvatura (milímetros) |
10-25 |
7-25 |
5-12 |
|||
|
Offset do vértice (μm) |
≤50 |
≤30 |
||||
|
Fibra comprimida (nanômetro) |
±100 |
|||||
|
Desvio de ângulo (°) |
0 |
8±0.3 |
||||
|
Desvio de ângulo bond (°) |
0 |
±0.5 |
||||
|
Diâmetro da fibra (μm) |
123-135 |
|||||
* opções da cor do conector
|
Conector do SC |
||||
|
Único modo |
Azul |
Verde |
||
|
|
|
|||
|
Multimodo |
Bege |
Aqua |
||
|
|
|
|||
|
Heather Violet |
- |
|||
|
|
- |
|||
* parâmetros do cabo ótico
|
Artigo |
Parâmetro |
|||
|
Tipo da fibra |
G652D/G657A1/OM1/OM2/OM3/OM4/OM5 opcional |
|||
|
Contagem da fibra |
12 |
|||
|
Elemento do reforço |
Fio de Aramid |
|||
|
Material exterior da bainha |
LSZH/PVC/TPU opcional |
|||
|
Diâmetro exterior da bainha |
6.8mm |
|||
|
Cor exterior da bainha |
Verde/personalizado |
|||
|
Resistência à tração máxima (a longo prazo) |
300N |
|||
|
Resistência à tração do máximo (a curto prazo) |
600N |
|||
|
Resistência máxima do esmagamento (a longo prazo) |
200N/cm |
|||
|
Resistência máxima do esmagamento (a curto prazo) |
1000N/cm |
|||
|
Raio de curvatura mínimo (dinâmica) |
20D |
|||
|
Raio de curvatura mínimo (estática) |
10D |
|||
|
Temperatura de funcionamento |
-20~60℃ |
|||
|
Temperatura de armazenamento |
-20~60℃ |
|||
|
Retardance de chama |
OFN/OFNR/OFNP opcional |
|||
* opções do conector
|
Seleção frente e verso do produto |
|||
|
Diâmetro do cabo |
Tipo da bota |
Imagem |
Desenhos |
|
2.0mm |
Padrão |
|
|
|
3.0mm |
Padrão |
|
|
|
Única seleção do produto |
|||
|
Diâmetro do cabo |
Tipo da bota |
Imagem |
Desenhos |
|
0.9mm |
Padrão |
|
|
|
2.0mm |
Padrão |
|
|
|
3.0mm |
Padrão |
|
|
* opções de ramificação
|
|
|
|
Estrutura principal do cabo |
|
|
|
|
|
Fanout com comprimento igual |
Fanout com comprimento desigual |
|
|
|
|
Ramificação da Secundário-unidade direta |
|
|
|
|
|
Ramificação do fber com o tubo dos gabinetes de 2.0/3.0mm |
|
|
|
|
|
Ramificação da fibra com o tubo blindado desencapado de 3.0mm |
|
|
|
|
|
Ramificação da fibra com o tubo espiral da armadura de 3.0mm |
|
* empacotamento do produto
|
|
|
|
Empacotamento autoadesivo engrossado do saco |
Empacotamento engrossado da caixa |
* força da fábrica
|
Especialização: JFOPT acumulou anos de experiência na produção de ligações em ponte da contagem do grande-núcleo, assegurando extremamente - a baixa perda e o tempo longo em ambientes complexos. |
|
||||
|
Capacidade de fabricação: Com 5 linhas e equipamentos de produção, JFOPT é equipado com as máquinas de corte profissionais do cabo do multi-núcleo do grande-diâmetro enrola a rapidamente, eficientemente, e ordenadamente vários cabos da contagem do grande-núcleo, assegurando a entrega rápida. |
|
||||
|
Controle da qualidade: JFOPT executa o controle restrito da qualidade. Da obtenção de matéria prima a todas as relações no processo de produção, há umas inspeçãos da qualidade e uma monitoração profissionais, teste da perda de inserção/inspeção cara da extremidade para assegurar a qualidade de produto. |
|
||||
|
Padrões da personalização: JFOPT pode personalizar a cor do cabo, o diâmetro exterior, o tipo e a quantidade da fibra, e a estrutura de revestimento de acordo com exigências de cliente. Através dos desenhos da selagem e de engenharia da amostra, nós asseguramos os parâmetros técnicos do produto e mantemos a consistência através das ordens diferentes do grupo. |
|
||||
|
Inovação tecnológica: JFOPT sublinha a inovação tecnológica e tem uma equipe profissional do R&D que desenvolve constantemente umas ligações em ponte mais avançadas e mais de capacidade elevada da fibra ótica. |
|
||||
|
Serviço e suporte laboral: JFOPT proporciona pre-vendas detalhadas e os serviços pós-vendas, incluindo a consulta técnica, as recomendações do produto, e a manutenção pós-venda, encontrar necessidades do cliente e assegurar a satisfação do cliente. |
|
||||
* Q&A frequente
as edições 1.What devem ser consideradas ao personalizar ligações em ponte padrão da fibra ótica?
As exigências da personalização para ligações em ponte da fibra ótica incluem o comprimento total da ligação em ponte, o comprimento dos ramos, o diâmetro dos cabos de ramo, o material do cabo, o tipo da fibra e a contagem do núcleo, a cor, e a rotulagem.
2.How nós asseguramos a estabilidade de nossas ligações em ponte padrão da fibra ótica?
JFOPT assegura a estabilidade de nossas ligações em ponte da fibra ótica com o projeto de processo meticuloso. Todos os conectores se submetem aos testes 100% da perda de inserção e à inspeção da fim-cara, assegurando o desempenho estável e seguro.
3.What é nosso prazo de execução da entrega?
Para produtos padrão, nosso prazo de execução da entrega é controlado dentro de 5 dias de trabalho, assegurando a expedição alerta e satisfazendo suas necessidades urgentes.
