Lugar de origem:
China
Marca:
JFOPT
Certificação:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
Número do modelo:
MPO/P-SC/A OM3 0.9mm LL 0.3m
Contacte-nos

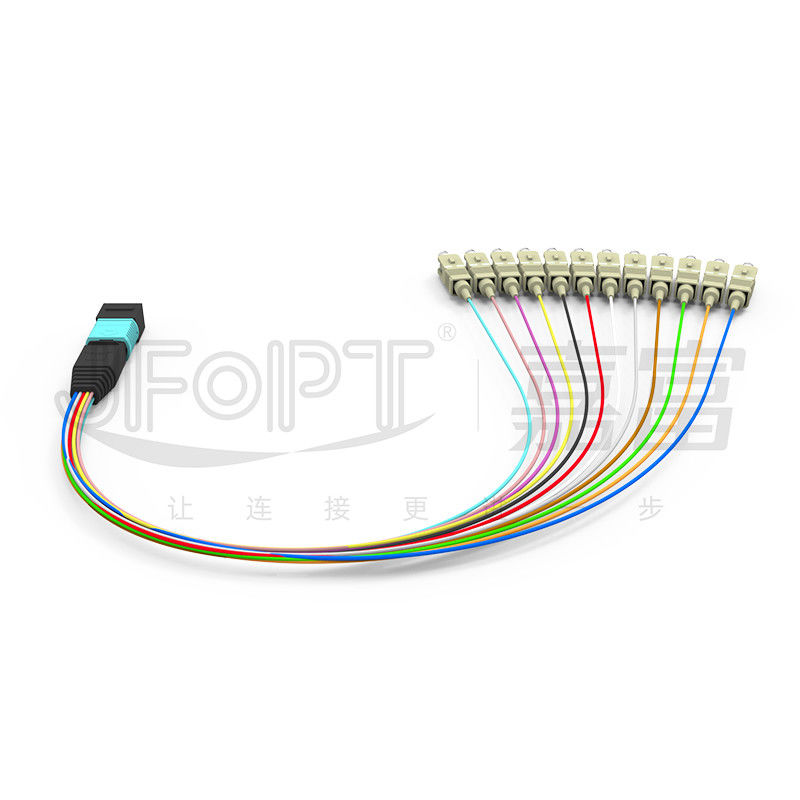

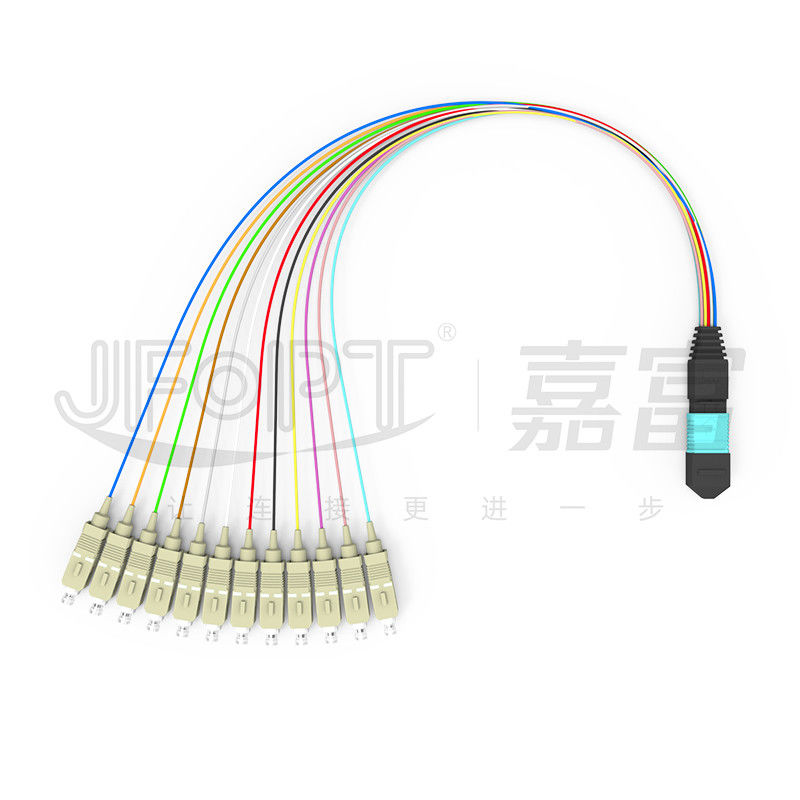

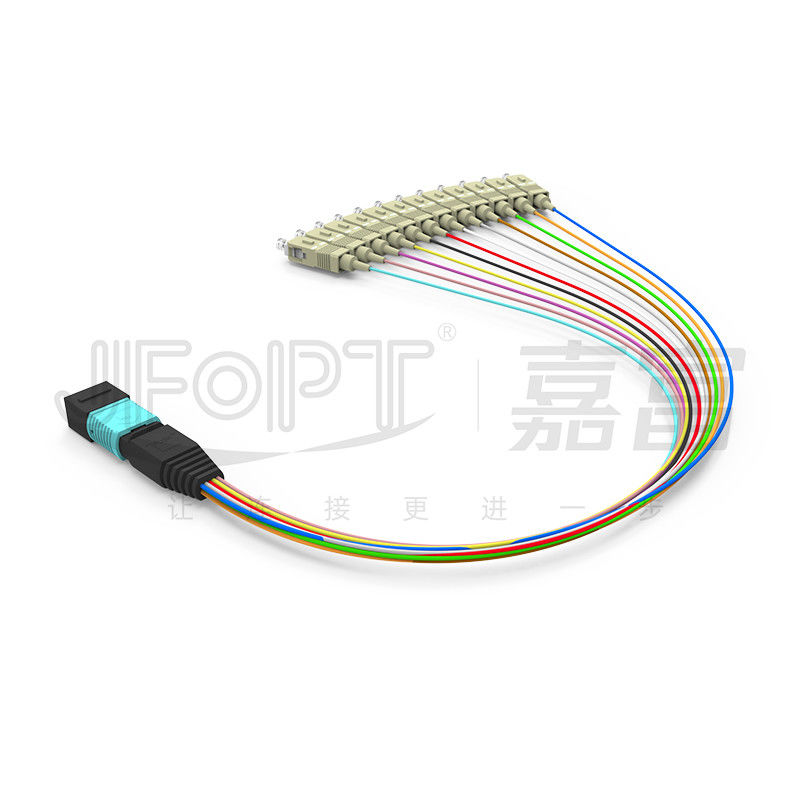

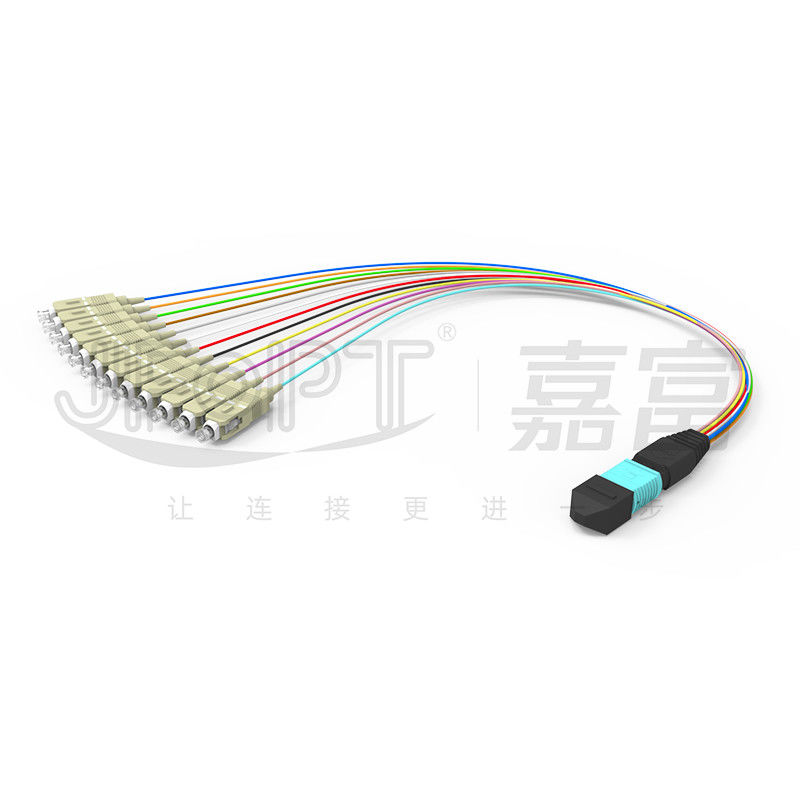

MPO/PC - cabo de remendo de pequenas perdas multimodo do ramo do SC/APC 0.3m OM3 0.9mm
Os cabos de remendo revestidos 0.9mm do ramo de MPO-SC são usados tipicamente para a instalação dentro do equipamento ou das gavetas de MPO. O cabo da fibra usado para a conexão é feito com fita que a fibra desencapada rosqueou através de uma bainha de 0.9mm. Uma extremidade está equipada com um conector de MPO, quando a outra extremidade tiver geralmente um conector do SC baseado nas exigências. O cabo de remendo do ramo de MPO-SC pode ser personalizado com sequência do fio do canal, estilo do anel da identificação, comprimento do ramo, e cor do ramo, facilitando a identificação e a manutenção no futuro. Recomenda-se usar gavetas do MPO de JFOPT, que permite a expansão rápida e fácil do desenvolvimento ou da capacidade das redes em centros de dados, em salas do servidor, e em outros ambientes.
* características
|
①As cores da bainha do conector e do ramo seguem standard internacionais ou podem ser personalizadas
|
②a fibra OM3 Curvatura-insensível aumenta a estabilidade da transmissão
|
|
|
|
③Os conectores de pequenas perdas de MPO mantêm a distância de transmissão máxima
|
④as terminações 100% e os testes da fábrica asseguram o desempenho de transmissão
|
|
|
|
⑤Compatível com as gavetas de MPO para a gestão modular
|
- |
|
-
|
* aplicações
expedição de cabogramas do centro 1.Data
Sistemas de comunicação ótica 2.40G/100G, módulos óticos de QSFP
sistemas de comunicação 3.Fiber óticos, redes da televisão por cabo, redes de telecomunicações
redes da área 4.Local (LANs), redes de longa distância (WANs), FTTx
* parâmetros do conector de MPO
|
Tipo do conector |
Perda de inserção |
Perda de retorno |
|||
|
Típico |
Máximo |
||||
|
Conector de MPO |
Padrão da manutenção programada |
0.2dB |
0.75dB |
APC≥60dB |
|
|
Manutenção programada de pequenas perdas |
0.1dB |
0.35dB |
|||
|
Padrão do milímetro |
0.2dB |
0.6dB |
PC≥25dB |
||
|
Milímetro de pequenas perdas |
0.1dB |
0.35dB |
|||
|
Masculino/fêmea |
Homem: com Pin, fêmea: sem Pin |
||||
* parâmetros do conector do SC
|
Especificações do conector |
Tipo do conector |
SC |
|||
|
Tipo da virola |
Único modo: UPC/APC; Multimodo: UPC |
||||
|
Material da virola |
Zircônia de categoria A cerâmica |
||||
|
Cor do conector |
Azul/verde/bege/Aqua/violeta/verde-lima |
||||
|
Perda de inserção |
≤0.3dB/≤0.2dB/≤0.15dB |
||||
|
Perda de retorno |
Único modo: UPC≥50dB; APC≥60dB; Multimodo: ≥25dB |
||||
|
Repetibilidade |
≤0.2dB |
||||
|
Permutabilidade |
≤0.2dB |
||||
* parâmetros 3D geométricos
|
Artigos |
Máximo |
Minuto |
||
|
Raio de curvatura (milímetros) |
X |
2000 |
-10000 |
|
|
Y |
- |
5 |
||
|
Ângulo (°) |
X |
0,15 |
-0,15 |
|
|
Y (APC) |
8,2 |
7,8 |
||
|
Y (PC) |
0,2 |
-0,2 |
||
|
Raio de curvatura do núcleo ótico (milímetros) |
- |
1 |
||
|
Altura da fibra (nanômetro) |
3500 |
1000 |
||
|
Diferença da altura da fibra adjacente (nanômetro) |
500 |
N/A |
||
|
Coplanar negativo máximo (nanômetro) |
300 |
N/A |
||
* seleção de cor de abrigo do conector
|
Conector de MPO |
||||
|
Único modo |
Verde |
Amarelo |
||
|
Proveja o número PANTONE 2270C da cor |
Proveja o número PANTONE 100C da cor |
|||
|
|
|
|||
|
Multimodo |
Bege |
Aqua |
||
|
Proveja o número PANTONE 7534C da cor |
Proveja o número PANTONE 2226C da cor |
|||
|
|
|
|||
|
Violeta |
- |
|||
|
Proveja o número PANTONE 7641C da cor |
||||
|
|
||||
* empacotamento do produto
|
|
|
|
Saco antiestático engrossado |
Caixa engrossada |
* força da fábrica
|
Experiência: Com mais de 10 anos de foco na produção do cabo do tronco de MPO, JFOPT tem a competência técnica profissional e um conjunto completo do equipamento do parte-tipo (SUMIX/JRG/OPTOTEST), permitindo a produção dos cabos de alta qualidade e de capacidade elevada do tronco de MPO. |
|
||||
|
Capacidade de fabricação: JFOPT tem 5 linhas de produção de MPO, permitindo que a produção rápida e eficiente de uma grande quantidade de cabos do tronco de MPO encontre procuras dos clientes. |
|
||||
|
Controle da qualidade: JFOPT executa o controle restrito da qualidade em cada etapa, da matéria prima à produção. Nós conduzimos inspeçãos profissionais e a monitoração da qualidade, incluindo o teste do interferômetro 3D de 100%, os testes da perda de inserção, e a inspeção da fim-cara, para assegurar a qualidade de produto. |
|
||||
|
Normalização: JFOPT pode desenvolver e restritamente seguir padrões de produção do cabo do tronco de MPO de acordo com exigências de cliente, assegurando a consistência de produto e a estabilidade do desempenho. |
|
||||
|
Inovação tecnológica: JFOPT sublinha a inovação tecnológica e tem uma equipe profissional do R&D dedicada a desenvolver uns cabos mais avançados e mais de capacidade elevada do tronco de MPO. |
|
||||
|
Serviço e suporte laboral: JFOPT proporciona pre-vendas detalhadas e os serviços pós-vendas, incluindo a consulta, recomendações do produto, e a manutenção técnicas das cargo-vendas, encontrar necessidades do cliente e assegurar a satisfação do cliente. |
|
||||
* Q&A frequente
as considerações 1.What devem ser feitas ao personalizar cabos do tronco de MPO?
Comprimento gênero do cabo do tronco de MPO/material do cabo de tipo e de contagem (material) do revestimento /Fiber/do padrão da perda dos conectores de MPO (masculinos/fêmea) /Insertion para os conectores/preferência de cor/as exigências e pedidos de rotulagem da personalização.
2.How nós asseguramos a estabilidade de nossos cabos do tronco de MPO?
JFOPT assegura a estabilidade de nossos cabos do tronco de MPO com os testes rigorosos. Todos nossos cabos do tronco de MPO se submetem a testes da interferometria 3D e se passam o teste da perda de inserção, garantindo o desempenho estável.
3.What é nosso prazo de execução da entrega?
Com uma capacidade de produção mensal de mais de 30.000 conectores de MPO, nós podemos assegurar a entrega rápida para encontrar prontamente suas procuras.
4.What que outros produtos MPO-relacionados nós oferecem?
Além do que cabos do tronco de MPO, nós igualmente fornecemos outros produtos MPO-relacionados tais como laços de retorno de MPO, atenuador de MPO, adaptadores homem-à-fêmeas de MPO, e ligações em ponte da TA.
