Lugar de origem:
China
Marca:
JFOPT
Certificação:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
Número do modelo:
MPO-LC 16F G657A1/A2 3,0 LL
Contacte-nos

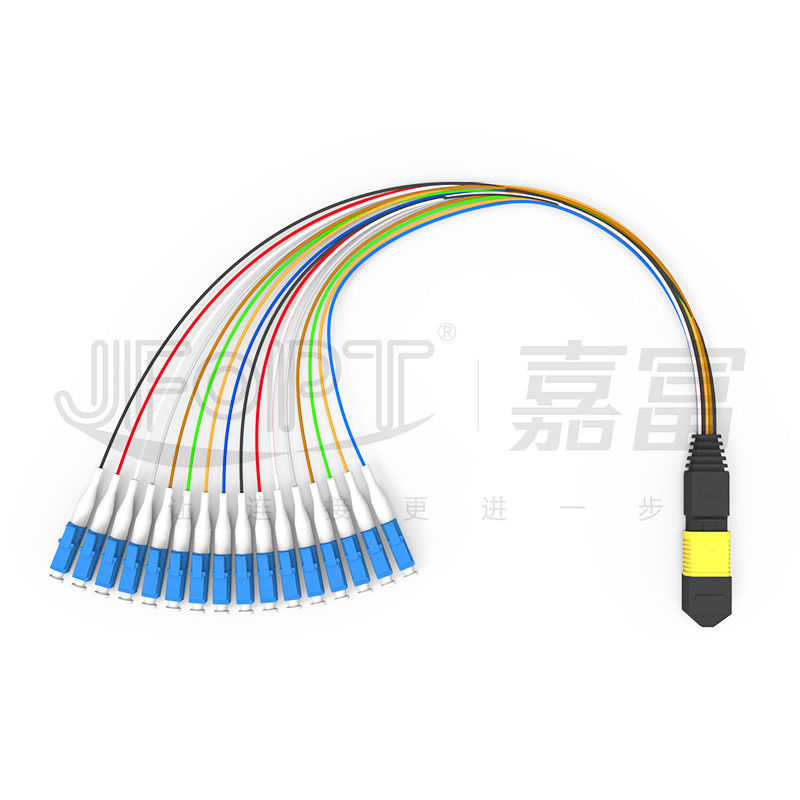

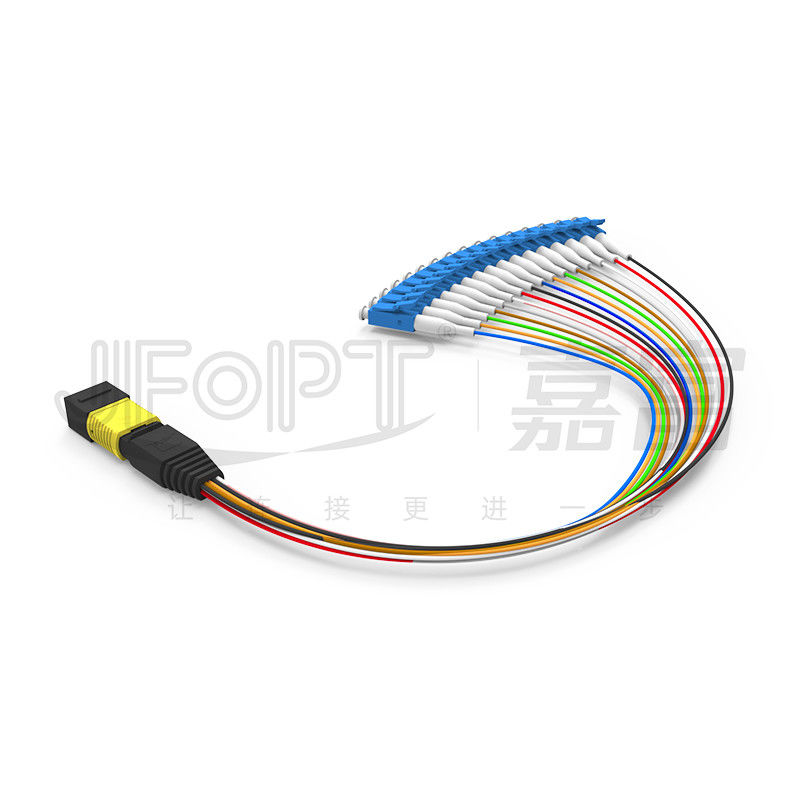

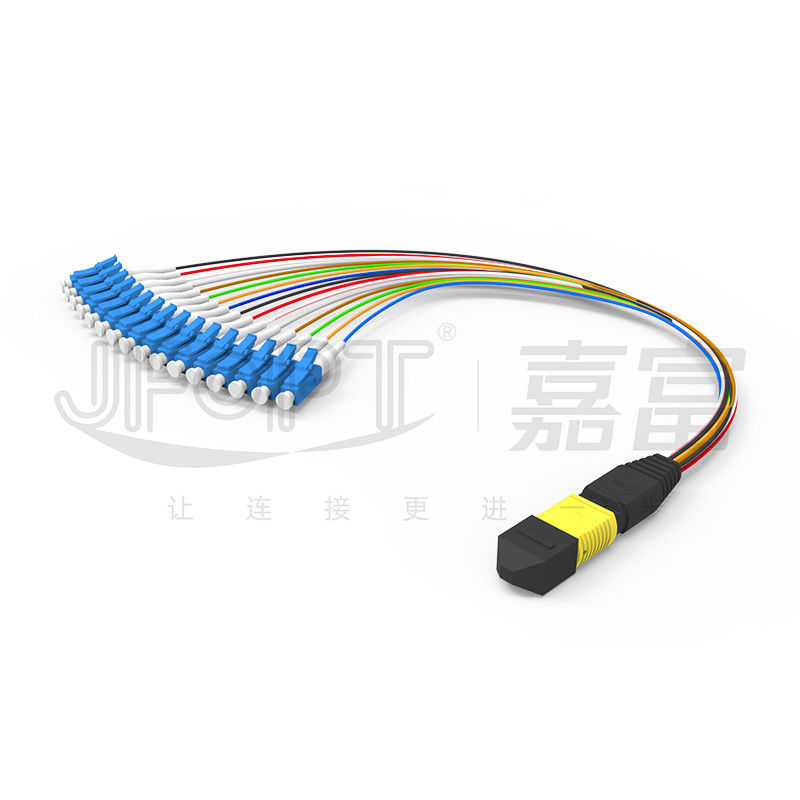

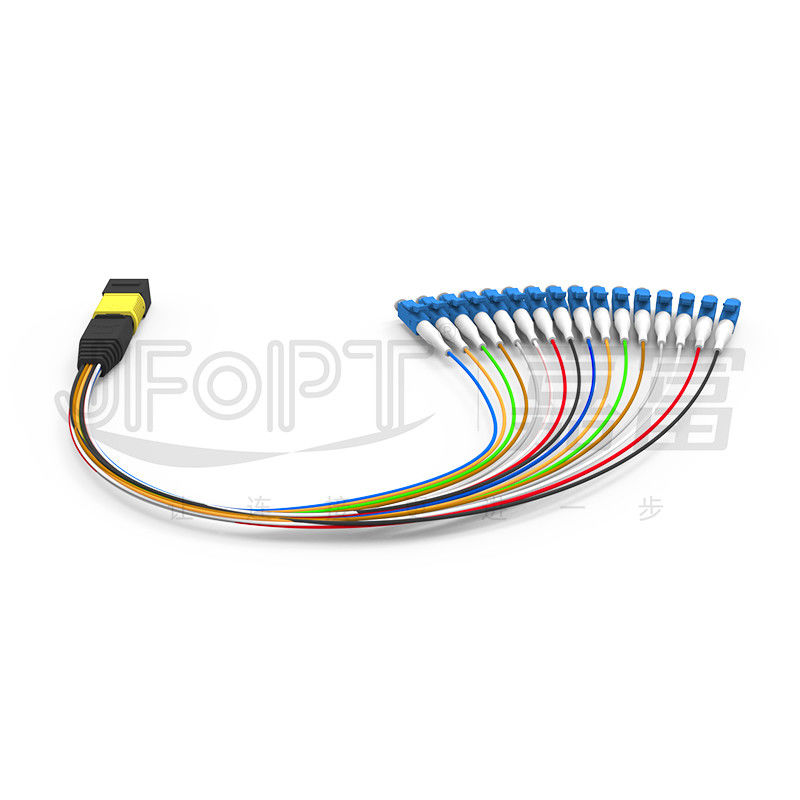

O Único-modo G657A1/G657A2 de pequenas perdas dos núcleos do cabo de remendo 16 de MPO-LC datilografa uma caixa do módulo
16 a ligação em ponte ótica da caixa do módulo do núcleo MPO-LC consiste em 16 conectores do núcleo MPO em ambas as extremidades e conectores simples do LC. O cabo de fibra ótica é feito da fibra desencapada rosqueada através de um tubo de 0.9mm. Este tipo de ligação em ponte é usado primeiramente em umas caixas do módulo de MPO/MTP, oferecendo vantagens tais como um comprimento mais curto, o tamanho menor, e a dobra flexível. JFOPT opta a utilização da fibra G657A1/A2 curvatura-resistente para ligações em ponte do único-modo e OM3 ou de uma fibra curvatura-insensível mais alta para ligações em ponte multimodos. Nosso equipamento de processamento de MPO é importado e cada conector submete-se a testes múltiplos. Adicionalmente, nós temos linhas de produção múltiplas de MPO, permitindo nos de segurar ordens de grande volume.
* características
|
①virolas e peças de 16-core MPO
|
②Projetado para o uso em umas caixas do módulo
|
|
|
|
③Raio de curvatura mínimo de 7.5mm
|
④Compatível com as caixas de distribuição de JFOPT MPO e as caixas do módulo
|
|
|
|
* aplicações
expedição de cabogramas do centro 1.Data.
Sistemas de comunicação ótica 2.40G/100G.
sistemas de comunicação 3.Fiber, redes da televisão por cabo, redes das telecomunicações.
redes da área 4.Local (LANs), redes de longa distância (WANs), FTTx.
* parâmetros do conector de MPO
|
Tipo do conector |
Perda de inserção |
Perda de retorno |
|||
|
Típico |
Máximo |
||||
|
Conector de MPO |
Padrão da manutenção programada |
0.2dB |
0.75dB |
APC≥60dB |
|
|
Manutenção programada de pequenas perdas |
0.1dB |
0.35dB |
|||
|
Padrão do milímetro |
0.2dB |
0.6dB |
PC≥25dB |
||
|
Milímetro de pequenas perdas |
0.1dB |
0.35dB |
|||
|
Masculino/fêmea |
Homem: com Pin, fêmea: sem Pin |
||||
* parâmetros do conector do LC
|
Características do conector |
Tipo do conector |
LC |
|||
|
Tipo da cara da extremidade |
Único-modo: UPC/APC; Multimodo: UPC |
||||
|
Tipo da virola |
Virola cerâmica da zircônia da categoria-Um |
||||
|
Cor de abrigo do conector |
Azul/verde/bege/Aqua/violeta/cal |
||||
|
Perda de inserção |
≤0.3dB/≤0.2dB/≤0.15dB |
||||
|
Perda de retorno |
Único-modo: UPC≥50dB; APC≥60dB; Multimodo: ≥25dB |
||||
|
Repetibilidade |
≤0.2dB |
||||
|
Permutabilidade |
≤0.2dB |
||||
* parâmetros 3D geométricos
|
Artigos |
Máximo |
Minuto |
||
|
Raio de curvatura (milímetros) |
X |
2000 |
-10000 |
|
|
Y |
- |
5 |
||
|
Ângulo (°) |
X |
0,15 |
-0,15 |
|
|
Y (APC) |
8,2 |
7,8 |
||
|
Y (PC) |
0,2 |
-0,2 |
||
|
Raio de curvatura do núcleo ótico (milímetros) |
- |
1 |
||
|
Altura da fibra (nanômetro) |
3500 |
1000 |
||
|
Diferença da altura da fibra adjacente (nanômetro) |
500 |
N/A |
||
|
Coplanar negativo máximo (nanômetro) |
300 |
N/A |
||
* seleção de cor de abrigo do conector
|
Conector de MPO |
||||
|
Manutenção programada |
Verde |
Amarelo |
||
|
Proveja o número PANTONE 2270C da cor |
Proveja o número PANTONE 100C da cor |
|||
|
|
|
|||
|
Milímetro |
Bege |
Aqua |
||
|
Proveja o número PANTONE 7534C da cor |
Proveja o número PANTONE 2226C da cor |
|||
|
|
|
|||
|
Violeta |
- |
|||
|
Proveja o número PANTONE 7641C da cor |
||||
|
|
||||
* empacotamento do produto
|
|
|
|
Saco antiestático engrossado |
Caixa engrossada |
* força da fábrica
|
Especialização: JFOPT tem uma equipe do R&D e um equipamento de produção profissionais, com mais de 20 anos de foco em MPO e em ligações em ponte convencionais da fibra, e obteve as várias certificações de produto internacionais, dedicadas a encontrar várias necessidades prendendo. |
|
||||
|
Capacidade de fabricação: JFOPT tem as linhas de produção múltiplas para MPO e conectores convencionais, apoiadas pelo cabo e pelo equipamento de produção do jogo do fanout, permitindo a entrega rápida. |
|
||||
|
Controle da qualidade: JFOPT executa o controle restrito da qualidade, com vário equipamento de teste profissional, terminações da fábrica, e testes 100% para assegurar o desempenho de transmissão estável. |
|
||||
|
Normalização: JFOPT oferece os vários serviços da personalização, incluindo modelos do conector, tipos de cabo, diâmetros exteriores, cores, polaridade, e empacotamento. Igualmente apoia a produção personalizada com desenhos e amostras do cliente, assegurando a consistência de produto e a estabilidade do desempenho para encontrar várias necessidades prendendo. |
|
||||
|
Inovação tecnológica: JFOPT sublinha a inovação tecnológica e tem uma equipe profissional do R&D dedicada ao desenvolvimento e à produção de vários tipos de ligações em ponte da fibra com elevado desempenho e funcionalidade, encontrando as procuras nunca-em mudança do mercado. |
|
||||
|
Serviço e suporte laboral: JFOPT proporciona pre-vendas detalhadas e os serviços pós-vendas, incluindo a consulta técnica, as recomendações do produto, e reparos pós-vendas, encontrar necessidades do cliente e assegurar a satisfação do cliente. |
|
||||
* Q&A frequente
1.What deve ser considerado ao personalizar ligações em ponte de ramificação de MPO?
É importante considerar o comprimento, o comprimento do ramo, o diâmetro do ramo, o material do cabo, o tipo e a contagem da fibra, os conectores masculinos ou fêmeas, as exigências dos padrões da perda da inserção, da cor, da rotulagem, e o outro da personalização.
2.How nós asseguramos a estabilidade de nossas ligações em ponte da fibra?
As ligações em ponte da fibra de JFOPT submetem-se aos testes 100% da perda de inserção e à inspeção da fim-cara, assegurando o desempenho estável.
3.What é nosso prazo de entrega?
Para produtos padrão, nosso prazo de entrega realiza-se dentro de 5 dias de trabalho, assegurando a expedição alerta.
4.What que outros produtos MPO-relacionados nós oferecem?
Nós igualmente fabricamos laços de retorno de MPO, atenuador de MPO, adaptadores Homem-fêmeas de MPO, ligações em ponte da TA, e outros produtos MPO-relacionados.
