Lugar de origem:
China
Marca:
JFOPT
Certificação:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
Número do modelo:
MPO 96C OM5 50/125 LL
Contacte-nos

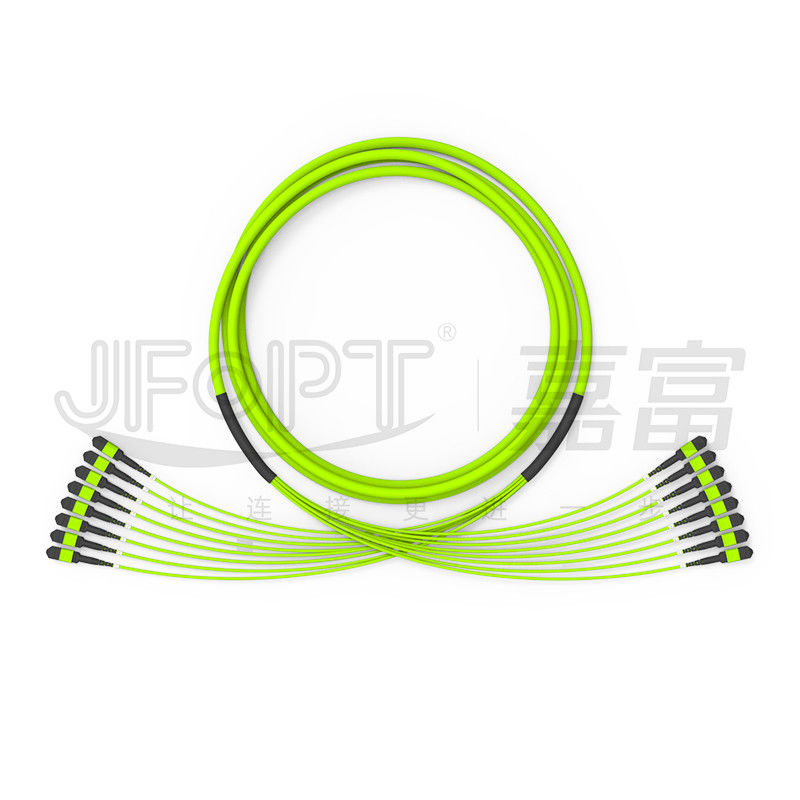

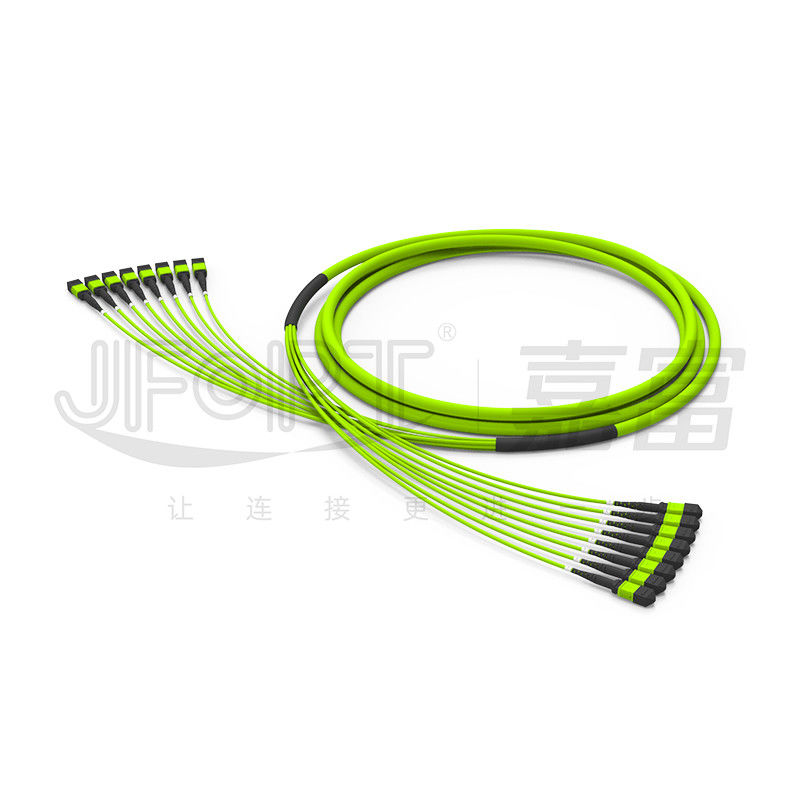

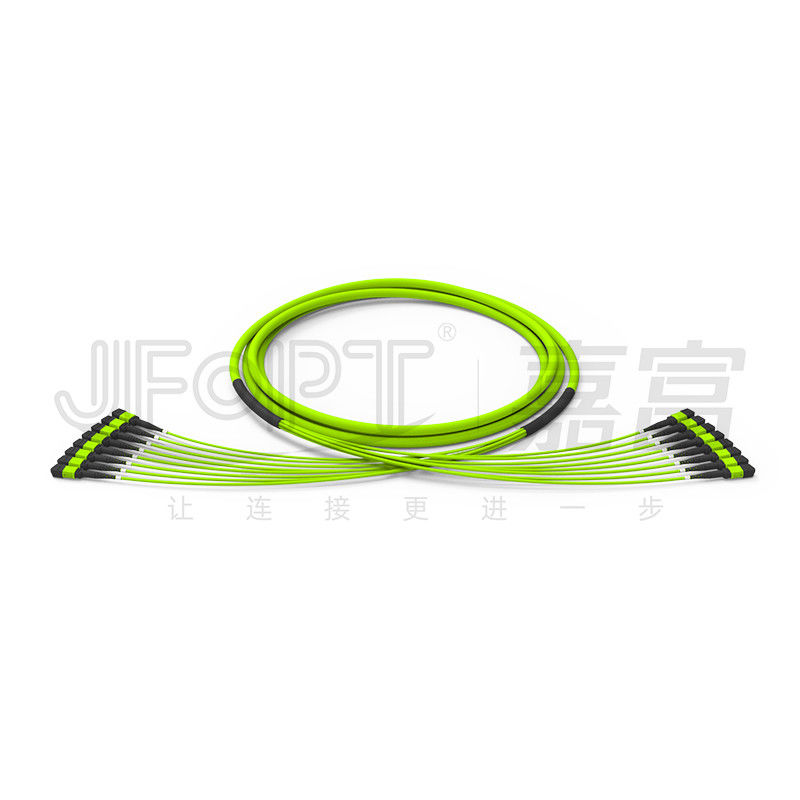

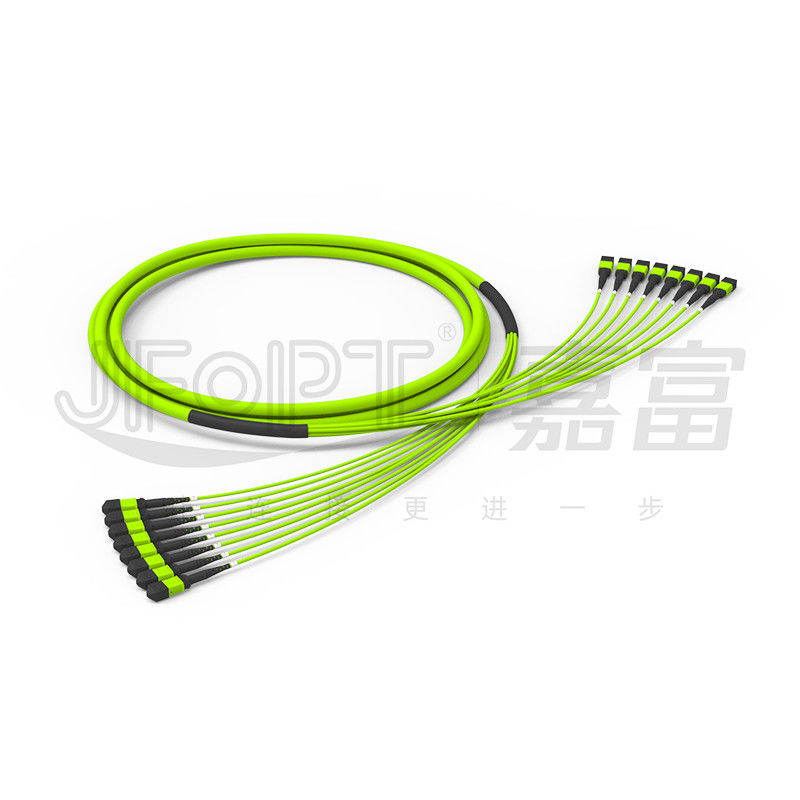

96 largura de banda alta multimodo Mini Round Cable Trunk Cable das unidades OM5 50/125 das fibras *8 dos núcleos 12
96 o cabo do tronco do núcleo MPO usa um mini cabo de 96 núcleos com 12 fibras pela unidade (customizável de acordo com exigências), a integração mais alta de oferecimento e economias de espaço significativas na gestão do cabo. O cabo é feito da fibra OM5 multimodo curvatura-insensível, fornecendo a maior largura de banda e umas distâncias de transmissão mais longas. Caracteriza um fio do aramid como um elemento do reforço para aumentar a resistência à tração. O cabo pode ser feito com uma avaliação do chama-retardador de OFNP, assegurando a resistência de fogo. É empacotado em um saco antiestático para impedir a poeira e a umidade e para protegê-los contra dano eletrostático.
* características
|
①A fibra OM5 fornece uma largura de banda mais alta |
②O cabo do tronco de 96 núcleos é fácil de controlar e organizar |
||||
|
|
|
||||
|
③Distância de transmissão longa, capaz de alcançar 150 medidores para 400G |
④Durabilidade de MPO de até 500 vezes |
||||
|
|
|
||||
|
⑤Complacente com (FOCIS-5) padrões IEC-61754-7 e TIA-604-5 |
- |
||||
|
|
- |
||||
* aplicações
expedição de cabogramas da rede do centro 1.Data.
Sistemas de comunicação ótica 2.40G/100G, módulos óticos de QSFP.
sistemas de comunicação 3.Fiber óticos, redes da televisão por cabo, redes das telecomunicações.
redes da área 4.Local (LANs), redes de longa distância (WANs), FTTx.

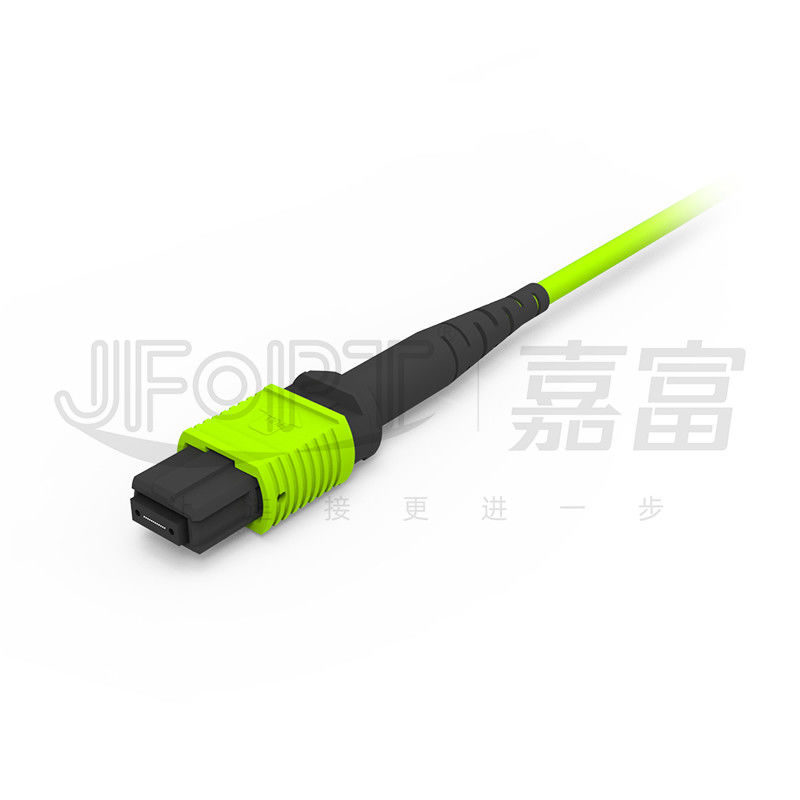

* parâmetros do conector de MPO
|
Tipo do conector |
Perda de inserção |
Perda de retorno |
|||
|
Típico |
Máximo |
||||
|
Conector de MPO |
Padrão da manutenção programada |
0.2dB |
0.75dB |
APC≥60dB |
|
|
Manutenção programada de pequenas perdas |
0.1dB |
0.35dB |
|||
|
Padrão do milímetro |
0.2dB |
0.6dB |
PC≥25dB |
||
|
Milímetro de pequenas perdas |
0.1dB |
0.35dB |
|||
|
Masculino/fêmea |
Homem: com Pin Fêmea: sem Pin |
||||
* parâmetros 3D geométricos
|
Artigos |
Máximo |
Minuto |
||
|
Raio de curvatura (milímetros) |
X |
2000 |
-10000 |
|
|
Y |
- |
5 |
||
|
Ângulo (°) |
X |
0,15 |
-0,15 |
|
|
Y (APC) |
8,2 |
7,8 |
||
|
Y (PC) |
0,2 |
-0,2 |
||
|
Raio de curvatura do núcleo ótico (milímetros) |
- |
1 |
||
|
Altura da fibra (nanômetro) |
3500 |
1000 |
||
|
Diferença da altura da fibra adjacente (nanômetro) |
500 |
N/A |
||
|
Coplanar negativo máximo (nanômetro) |
300 |
N/A |
||
* parâmetros do cabo
|
Artigo |
Parâmetro |
||||||
|
Tipo da fibra |
G652D/G657A1/G657A2/OM1/OM2/OM3/OM4/OM5 |
||||||
|
Contagem da fibra |
24 |
48 |
72 |
96 |
144 |
288 |
|
|
Contagem de unidade |
12 núcleos/unidade |
12 núcleos/unidade |
12 núcleos/unidade |
12 núcleos/unidade |
12 núcleos/unidade |
12 núcleos/unidade |
24 núcleos/unidade |
|
Membro de força central |
/ |
/ |
FRP |
||||
|
Diâmetro exterior da unidade do Secundário-cabo |
3.0mm |
||||||
|
Material do revestimento da unidade do Secundário-cabo |
PVC/LSZH |
||||||
|
Cor do revestimento da unidade do Secundário-cabo |
Amarelo/alaranjado/verde/Heather Violet/personalização |
||||||
|
Membro de força da unidade do Secundário-cabo |
Fio de Aramid |
||||||
|
Diâmetro exterior do revestimento |
9.5mm |
9.5mm |
11.5mm |
13.5mm |
17.0mm |
||
|
Material exterior do revestimento |
PVC/LSZH |
||||||
|
Cor exterior do revestimento |
Amarelo/alaranjado/verde/Heather Violet/personalização |
||||||
|
Resistência à tração (prazo) |
300N |
200N |
400N |
800N |
1600N |
||
|
Resistência à tração (a curto prazo) |
600N |
400N |
1000N |
1500N |
3000N |
||
|
Esmague a resistência (o prazo) |
300N/10cm |
||||||
|
Resistência do esmagamento (a curto prazo) |
1000N/10cm |
||||||
|
Raio de curvatura mínimo (dinâmica) |
20D |
||||||
|
Raio de curvatura mínimo (estática) |
10D |
||||||
|
Temperatura de funcionamento |
-20~60℃ |
||||||
|
Temperatura de armazenamento |
-20~60℃ |
||||||
|
Avaliação do fogo |
OFN/OFNR/OFNP |
||||||
* seleção da bota do conector
|
Tipo da bota de MPO |
||||
|
Tipo |
Especificação |
Cabo aplicável OD |
Imagem |
Desenhos |
|
Bota redonda |
3,0 bota L=33mm |
3.0/3.2 |
|
|
|
3,0 bota L=17mm |
3.0/3.2 |
|
|
|
|
Bota lisa |
3,0 bota L=25mm |
3.0/3.2 |
|
|
|
Aba push pull |
Universal para todas as botas |
Universal |
|
|
* opções da cor do conector
|
Conector de MPO |
||||
|
Único modo |
Verde |
Amarelo |
||
|
Proveja o número PANTONE 2270C da cor |
Proveja o número PANTONE 100C da cor |
|||
|
|
|
|||
|
Multimodo |
Bege |
Aqua |
||
|
Proveja o número PANTONE 7534C da cor |
Proveja o número PANTONE 2226C da cor |
|||
|
|
|
|||
|
Violeta |
Verde-lima |
|||
|
Proveja o número PANTONE 7641C da cor |
Proveja o número PANTONE 375C da cor |
|||
|
|
|
|||
* seleção da polaridade
|
cabo de remendo 12F |
||||
|
|
* empacotamento do produto
|
|
|
|
Saco antiestático engrossado |
Caixa engrossada |
* força da fábrica
|
Especialização: JFOPT tem-se centrado sobre a produção de ligações em ponte de MPO por mais de 10 anos, com experiência profissional e um conjunto completo do equipamento do parte-tipo (SUMIX/JRG/OPTOTEST), permitindo a produção das ligações em ponte de alta qualidade, de capacidade elevada de MPO. |
|
||||
|
Capacidade de fabricação: JFOPT tem 5 linhas e equipamentos de produção de MPO produzir rapidamente uma grande quantidade de ligações em ponte de MPO e para encontrar eficientemente procuras dos clientes. |
|
||||
|
Controle da qualidade: JFOPT executa o controle restrito da qualidade durante todo as matérias primas e o processo de produção, com inspeção da qualidade e monitoração profissionais em cada fase, incluindo testes da interferência 3D de 100%, testes da perda de inserção, e inspeção da fim-cara para assegurar a qualidade de produto. |
|
||||
|
Serviço e suporte laboral: JFOPT pode tornar-se e restritamente aderir aos padrões de produção da ligação em ponte de MPO baseados em exigências de cliente assegurar a consistência de produto e a estabilidade do desempenho. |
|
||||
|
Inovação tecnológica: JFOPT sublinha a inovação tecnológica e tem uma equipe profissional do R&D dedicada a desenvolver mais avançado e a alto-executar ligações em ponte de MPO. |
|
||||
|
Serviço e suporte laboral: JFOPT proporciona pre-vendas detalhadas e os serviços pós-vendas, incluindo a consulta, recomendações do produto, e a manutenção técnicas das cargo-vendas, encontrar necessidades do cliente e assegurar a satisfação do cliente. |
|
||||
* Q&A frequente
as edições 1.What devem ser consideradas ao personalizar ligações em ponte de MPO?
Comprimento da ligação em ponte/material do cabo/tipo da fibra e contagem do núcleo/conectores masculinos ou fêmeas/perda de inserção padrões/exigências da cor/etiquetas e pedidos da personalização.
2.How nós asseguramos parâmetros estáveis para nossas ligações em ponte de MPO?
As ligações em ponte do MPO de JFOPT submetem-se a testes do interferômetro 3D de 100% e a testes 100% da perda de inserção, assegurando parâmetros estáveis.
3.What é nosso prazo de execução da entrega?
Nós temos uma capacidade de produção mensal de conectores de 30.000+ MPO, assegurando a entrega alerta.
4.What que outros produtos MPO-relacionados nós oferecem?
Além do que ligações em ponte de MPO, nós igualmente produzimos laços de retorno de MPO, atenuador de MPO, adaptadores homem-à-fêmeas de MPO, ligações em ponte da TA, e outros produtos MPO-relacionados.
