Lugar de origem:
China
Marca:
JFOPT
Certificação:
Product: CE / UL / ROHS / REACH Company: ISO9001/ISO14001
Número do modelo:
JFOC-GYFJKH
Contacte-nos

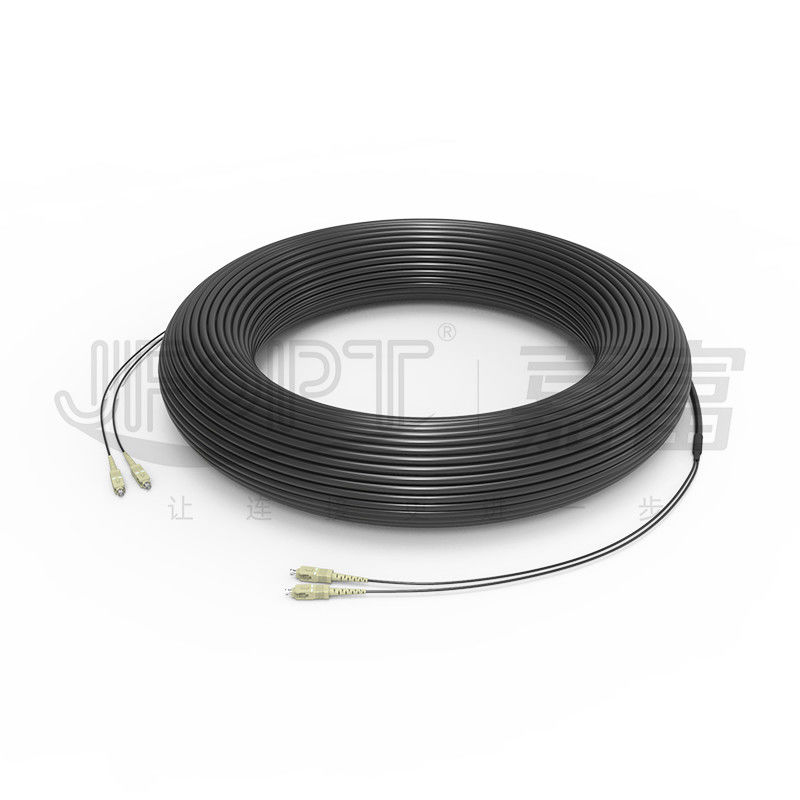

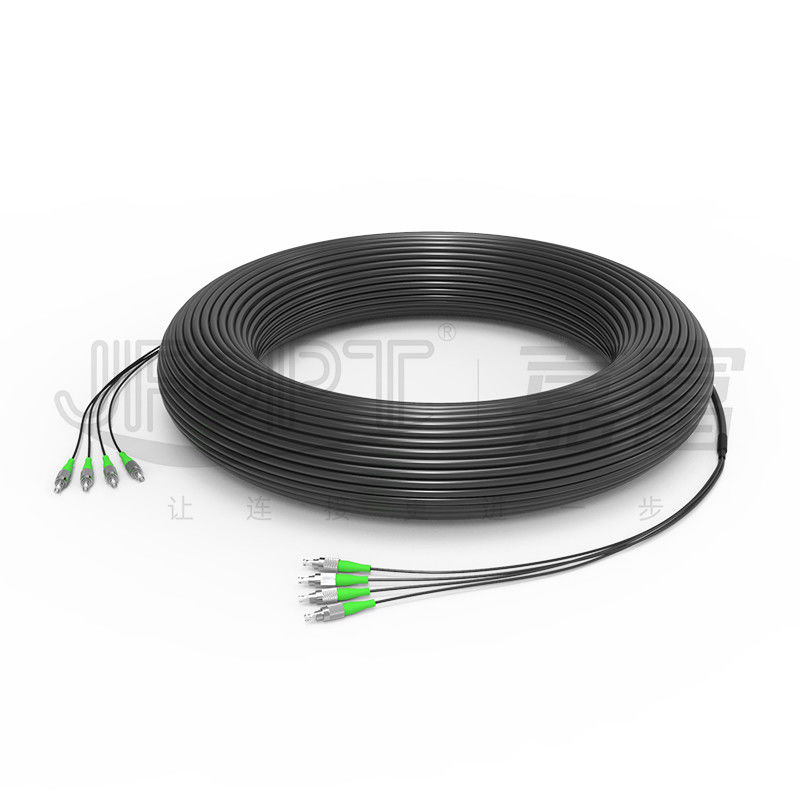

Multi-fibra exterior pequena do diâmetro do cabo blindado de FTTA para a resistência Pre-terminada estação base do esmagamento do círculo de BBU-RRU
O cabo blindado da estação base da único-camada utiliza um cabo ótico do único-núcleo como a unidade do secundário-cabo. A unidade do secundário-cabo consiste em um cabo e em um fio 0.9mm jacketed do aramid para o reforço. O secundário-cabo é envolvido com uma camada de armadura de aço inoxidável, que é coberta mais com uma camada de fio do aramid. Finalmente, o cabo é expulsado com uma camada exterior de material de PVC/LSZH/TPU para formar o conjunto de cabo final.
* características do produto
|
①O projeto da armadura fornece uma solução eficaz na redução de custos |
②A ramificação Direct permite personalizando o comprimento de ramos individuais |
|
|
|
|
③Amplamente utilizado na transmissão remota de FTTA em estações base |
- |
|
|
- |
* aplicações
sistemas de comunicação da estação 1.Base
sistemas de vigilância 2.Video

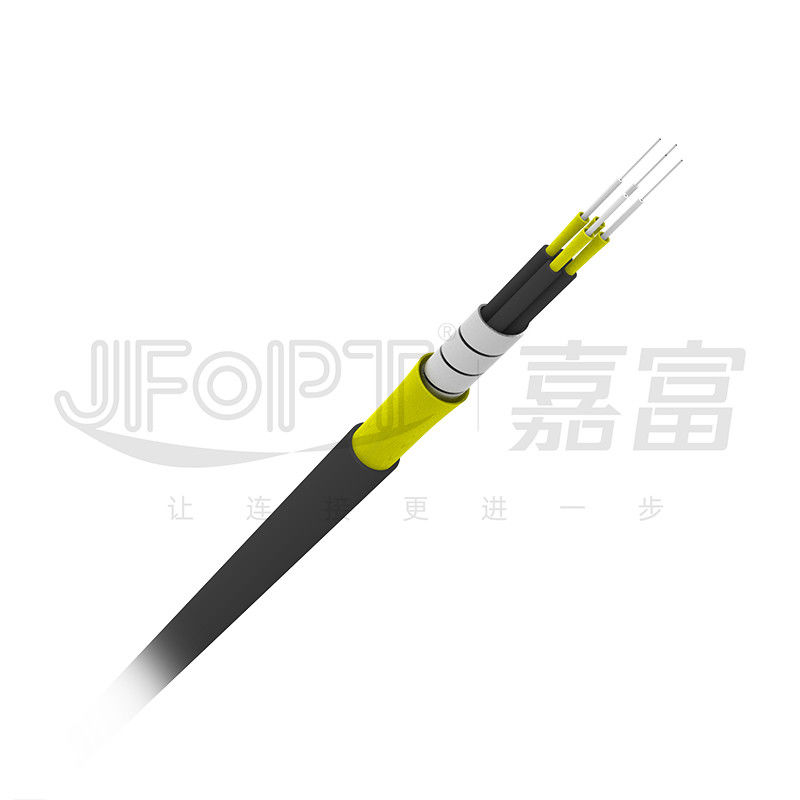

* apresentação da estrutura
* parâmetros do cabo
|
Artigos |
Especificações |
|||||||
|
Contagem da fibra |
2 |
4 |
||||||
|
Interno |
Material |
LSZH |
||||||
|
Espessura |
0.4mm±0.05mm |
|||||||
|
Diâmetro exterior |
1.9mm±0.1mm |
|||||||
|
Stelltube inoxidável |
Material |
SUS204 |
||||||
|
Diâmetro exterior |
4.8mm±0.3mm |
6.0mm±0.3mm |
||||||
|
Espessura |
0.4mm±0.05mm |
|||||||
|
Gap |
0.3mm±0.10mm |
|||||||
|
Força |
Modelo |
Fio de Aramid |
||||||
|
position1 |
Fora da fibra Apertado-protegida |
|||||||
|
position2 |
Fora do tubo de aço inoxidável |
|||||||
|
Revestimento exterior |
Material |
LSZH |
||||||
|
Cor |
Preto |
|||||||
|
Espessura |
0.9mm±0.1mm |
1.1mm±0.1mm |
||||||
|
Para fora diâmetro |
7.0mm±0.3mm |
8.0mm±0.5mm |
||||||
* desempenho mecânico
|
Artigos |
Especificações |
|||||||
|
Contagem da fibra |
2 |
4 |
||||||
|
Compressão Strength/N/100m resistente |
≥3000 |
|||||||
|
Tensão /N/10cm (a curto prazo) |
≥1000 |
≥1200 |
||||||
|
Tensão (prazo) /N/10cm |
≥600 |
≥800 |
||||||
|
Weight/Kg/Km |
65 |
85 |
||||||
|
Temperature/℃ de funcionamento |
-40~+80 |
|||||||
|
Armazenamento Temperature/℃ |
-40~+80 |
|||||||
* parâmetros da fibra
|
Único modo |
|||||||
|
Artigos |
Unidade |
G.652D |
G.657A1 |
G.657A2 |
|||
|
Diâmetro de campo de modo |
1310nm |
μm |
9.1±0.4 |
8.8±0.4 |
8.8±0.4 |
||
|
1550nm |
μm |
10.4±0.5 |
9.8±0.5 |
9.8±0.5 |
|||
|
Diâmetro do revestimento |
μm |
125±1 |
125±0.7 |
125±0.7 |
|||
|
Não-forma circular do revestimento |
% |
≤1 |
≤0.7 |
≤0.7 |
|||
|
Erro da concentricidade do Núcleo-revestimento |
μm |
≤0.6 |
≤0.5 |
≤0.5 |
|||
|
Diâmetro de revestimento |
μm |
245±7 |
245±5 |
245±5 |
|||
|
Não-forma circular de revestimento |
% |
≤6.0 |
≤6.0 |
≤6.0 |
|||
|
Erro da concentricidade do Revestimento-revestimento |
μm |
≤12.0 |
≤12.0 |
≤12.0 |
|||
|
Comprimento de onda de interrupção do cabo |
nanômetro |
λcc≤1260 |
λcc≤1260 |
λcc≤1260 |
|||
|
Atenuação |
1310nm |
dB/km |
≤0.4 |
≤0.4 |
≤0.4 |
||
|
1550nm |
dB/km |
≤0.3 |
≤0.3 |
≤0.3 |
|||
|
Multi-modo |
|||||||
|
Artigos |
unidade |
62.5/125 |
50/125 |
OM3-150 |
OM3-300 |
OM4 |
|
|
Diâmetro de núcleo |
μm |
62.5±2.5 |
50±2.5 |
50±2.5 |
50±2.5 |
50±2.5 |
|
|
Diâmetro do revestimento |
μm |
125±1.0 |
125±1.0 |
125±1.0 |
125±1.0 |
125±1.0 |
|
|
Não-forma circular do núcleo |
% |
≤5.0 |
≤5.0 |
≤5.0 |
≤5.0 |
≤5.0 |
|
|
Não-forma circular do revestimento |
% |
≤1.0 |
≤1.0 |
≤1.0 |
≤1.0 |
≤1.0 |
|
|
Erro da concentricidade do Núcleo-revestimento |
μm |
≤1.5 |
≤1.5 |
≤1.0 |
≤1.0 |
≤1.0 |
|
|
Diâmetro de revestimento |
μm |
245±7 |
245±7 |
245±7 |
245±7 |
245±7 |
|
|
Não-forma circular de revestimento |
% |
≤6.0 |
≤6.0 |
≤6.0 |
≤6.0 |
≤6.0 |
|
|
Erro da concentricidade do Revestimento-revestimento |
μm |
≤12.0 |
≤12.0 |
≤12.0 |
≤12.0 |
≤12.0 |
|
|
Largura de banda de OFL |
850nm |
Megahertz·quilômetro |
≥160 |
≥500 |
≥700 |
≥1500 |
≥3500 |
|
1300nm |
Megahertz·quilômetro |
≥500 |
≥500 |
≥500 |
≥500 |
≥500 |
|
|
Coeficiente de atenuação |
850nm |
dB/km |
≤3.0 |
≤3.0 |
≤3.0 |
≤3.0 |
≤3.0 |
|
1300nm |
dB/km |
≤1.0 |
≤1.0 |
≤1.0 |
≤1.0 |
≤1.0 |
|
* empacotamento do produto
|
|
|
|
Embalado no cilindro |
Cilindro selado |
* força da fábrica
|
Especialização: JFOPT tem uma equipe da investigação e desenvolvimento, uma tecnologia de produção, e um equipamento profissionais para produzir as várias estruturas de cabos da fibra da estação base, incluindo o todo-dielétrico, a armadura não metálicos, membro não metálico/metálico da armadura da subunidade, do centro de força, e mais. |
|
||||
|
Capacidade de fabricação: JFOPT tem uma linha e um equipamento de produção para que o revestimento do cabo do grande-diâmetro, os comprimentos feitos sob encomenda de oferecimento, o bobinamento feito sob encomenda, e a produção de grupo encontre necessidades do cliente. |
|
||||
|
Controle da qualidade: JFOPT executa o controle restrito da qualidade, selecionando os materiais que cumprem inteiramente com o internacional, nacional, ou as exigências do padrão do setor, e pode fornecer a certificação relevante. |
|
||||
|
Normalização: A equipe profissional de JFOPT compreende suas necessidades específicas e fornece soluções personalizadas. Se é construção, expansão, ou manutenção da estação base, nós podemos oferecer o conselho e o apoio profissionais assegurar o progresso liso de seus projetos. |
|
||||
|
Inovação tecnológica: JFOPT centra-se sobre a inovação tecnológica, conduzindo elevações da investigação e desenvolvimento para produtos anualmente, e introduzindo continuamente produtos inovativos para encontrar procuras em desenvolvimento do mercado. |
|
||||
|
Serviço e suporte laboral: JFOPT proporciona não somente os produtos de alta qualidade mas igualmente o suporte laboral detalhado e o serviço pós-venda. Nossa equipe técnica profissional pode proporcionar a orientação da instalação, os testes de desempenho, a pesquisa de defeitos, e os outros serviços. |
|
||||
* Q&A frequente
1.What deve ser considerado ao selecionar cabos de fibra ótica?
É importante considerar o tipo de cabo, a contagem da fibra, a cor, o diâmetro exterior, o material, a avaliação do fogo, o desempenho mecânico, e outras especificações relevantes.
2.Can nós pedimos cores e a impressão personalizadas nos cabos?
Sim, nós podemos personalizar as cores e a impressão do cabo baseada nas amostras e satisfazê-lo para fornecer.
3.Can nós temos os cabos de fibra ótica processados em ligações em ponte remotas da fibra ótica para o uso da estação base?
Nós temos um conector profissional que processa a linha de produção que pode processar vários cabos de fibra ótica nas ligações em ponte que da fibra ótica você precisa para aplicações da estação base.
4.What que outros tipos de cabos de fibra ótica podem nós fabricar?
Nós podemos fabricar os tipos diferentes de cabos de fibra ótica internos e exteriores, incluindo os cabos pendentes, mini cabos, cabos do btreakout, ADSS, GYTA, GYTS, GYXTW, e mais.
5.What é nosso prazo de execução da entrega?
Para cabos de fibra ótica regulares, nós temos geralmente um prazo de execução de 3 dias de trabalho.
