Lugar de origem:
China
Marca:
JFOPT
Certificação:
Product: CE / UL / ROHS / REACH Company: ISO9001/ISO14001
Número do modelo:
JFOC-GJISFV/GJISFH
Contacte-nos

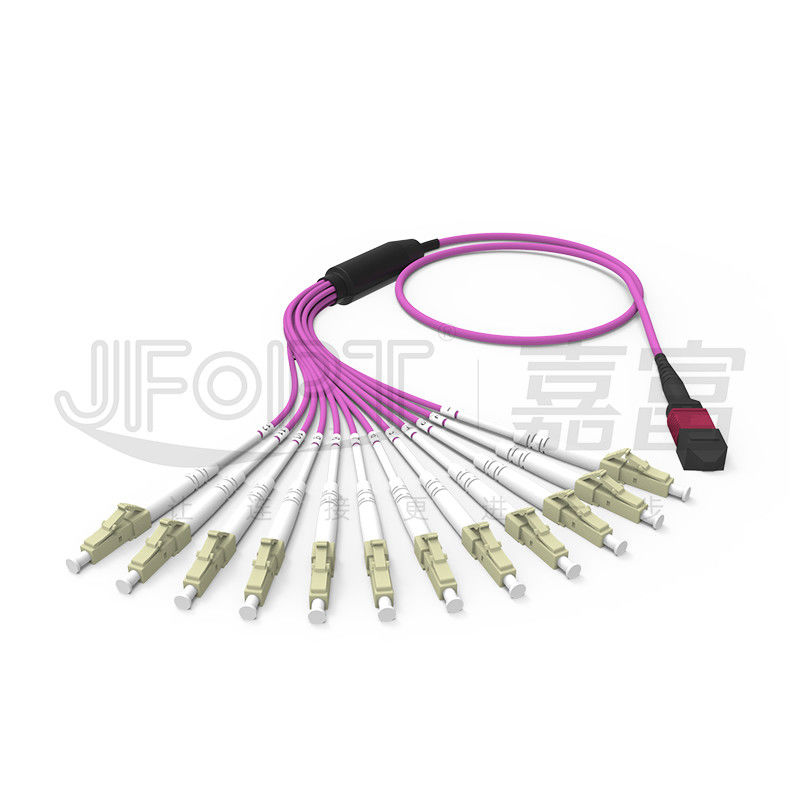

Mini Cable blindado diâmetro exterior blindado do cabo de remendo Elástico-resistente Roedor-resistente 3.0/3.5/4.0mm de MPO/MTP
A estrutura de Mini Cable (blindado) envolve introduzir uma fibra revestida 0.25mm em uma bainha interna, que seja coberta então com uma camada de armadura e de fio espirais de Aramid. Finalmente, um revestimento exterior feito do material de PVC/LSZH é expulsado para terminar o cabo. Este cabo é apropriado para ambientes com espaço limitado ou exigências prendendo altas, tais como escritórios, salas de reunião, redes da casa, e outras aplicações internas.
* características do produto
|
①A adição de armadura ao mini cabo fornece uma solução compressão-resistente barata |
②O volume do cabo permanece comparável aos mini cabos padrão, salvar prendendo o espaço |
|
|
|
|
③JFOPT pode fornecer o vários ramo e soluções assim como produto acabados da tração |
④Todos os materiais e fibras do cabo certificaram o controle de qualidade, e os materiais podem ser seguidos de volta a sua origem |
|
|
|
* aplicações
sistemas de comunicação 1.Optical
2.Interconnection do equipamento de comunicação
uma comunicação 3.Fiber ótica

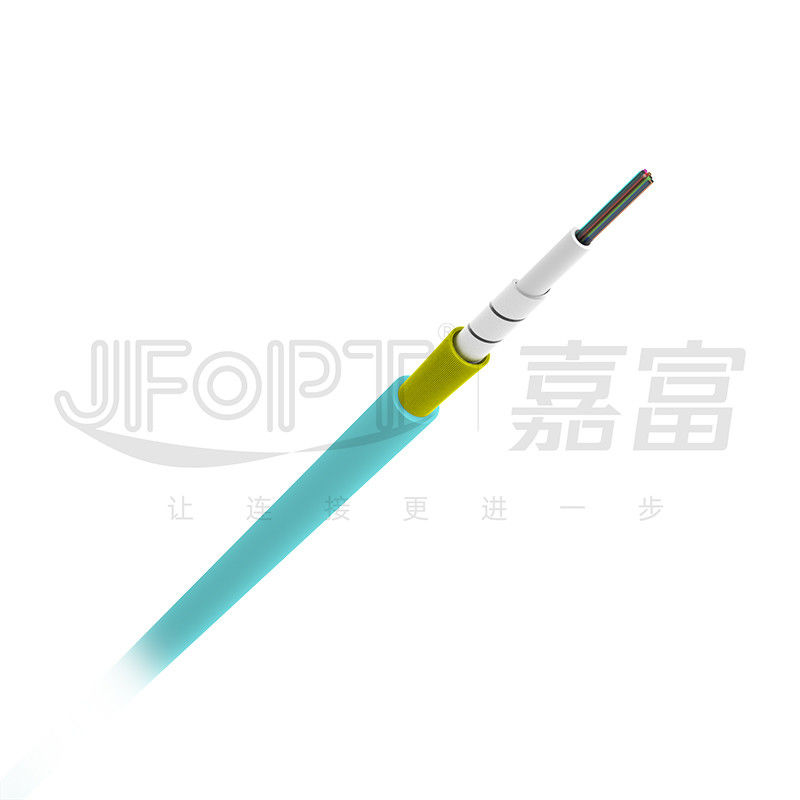

* apresentação da estrutura
* parâmetros do cabo
|
Artigos |
Especificações |
||||||
|
Contagem da fibra |
1~12 |
24 |
|||||
|
Tubo do metal |
Material do tubo do metal |
de aço inoxidável |
de aço inoxidável |
||||
|
Diâmetro do tubo do metal |
2.1~2.2mm |
3.6~3.7mm |
|||||
|
Espessura do tubo do metal |
0.25~0.28mm |
0.25~0.28mm |
|||||
|
Revestimento exterior |
Dimensão |
3.0±0.1mm |
4.5±0.1mm |
||||
|
Material |
PVC/LSZH/PU |
||||||
|
Cor |
Amarelo) (da manutenção programada/laranja (milímetro) /Aqua (OM3) /Violet (OM4) OU personalização |
||||||
* desempenho mecânico
|
Artigos |
Especificações |
||||||
|
Contagem da fibra |
1~12 |
24 |
|||||
|
Tensão) (do prazo/N |
500 |
200 |
|||||
|
Tensão (a curto prazo)/N |
800 |
600 |
|||||
|
Esmagamento) (do prazo/N/10cm |
800 |
200 |
|||||
|
Esmagam (a curto prazo)/N/10cm |
1200 |
600 |
|||||
|
Mínimo curvatura raio (dinâmico)/milímetro |
20D |
||||||
|
Mínimo curvatura raio) (da estática/milímetro |
10D |
||||||
|
Temperature/℃ de funcionamento |
-20~+60 |
||||||
|
Armazenamento Temperature/℃ |
-20~+60 |
||||||
* parâmetros da fibra
|
Único modo |
|||||||
|
Artigos |
Unidade |
G.652D |
G.657A1 |
G.657A2 |
|||
|
Diâmetro de campo de modo |
1310nm |
μm |
9.1±0.4 |
8.8±0.4 |
8.8±0.4 |
||
|
1550nm |
μm |
10.4±0.5 |
9.8±0.5 |
9.8±0.5 |
|||
|
Diâmetro do revestimento |
μm |
125±1 |
125±0.7 |
125±0.7 |
|||
|
Não-forma circular do revestimento |
% |
≤1 |
≤0.7 |
≤0.7 |
|||
|
Erro da concentricidade do Núcleo-revestimento |
μm |
≤0.6 |
≤0.5 |
≤0.5 |
|||
|
Diâmetro de revestimento |
μm |
245±7 |
245±5 |
245±5 |
|||
|
Não-forma circular de revestimento |
% |
≤6.0 |
≤6.0 |
≤6.0 |
|||
|
Erro da concentricidade do Revestimento-revestimento |
μm |
≤12.0 |
≤12.0 |
≤12.0 |
|||
|
Comprimento de onda de interrupção do cabo |
nanômetro |
λcc≤1260 |
λcc≤1260 |
λcc≤1260 |
|||
|
Atenuação |
1310nm |
dB/km |
≤0.35 |
≤0.35 |
≤0.35 |
||
|
1550nm |
dB/km |
≤0.25 |
≤0.25 |
≤0.25 |
|||
|
Multi-modo |
|||||||
|
Artigos |
unidade |
62.5/125 |
50/125 |
OM3-150 |
OM3-300 |
OM4 |
|
|
Diâmetro de núcleo |
μm |
62.5±2.5 |
50±2.5 |
50±2.5 |
50±2.5 |
50±2.5 |
|
|
Diâmetro do revestimento |
μm |
125±1.0 |
125±1.0 |
125±1.0 |
125±1.0 |
125±1.0 |
|
|
Não-forma circular do núcleo |
% |
≤5.0 |
≤5.0 |
≤5.0 |
≤5.0 |
≤5.0 |
|
|
Não-forma circular do revestimento |
% |
≤1.0 |
≤1.0 |
≤1.0 |
≤1.0 |
≤1.0 |
|
|
Erro da concentricidade do Núcleo-revestimento |
μm |
≤1.5 |
≤1.5 |
≤1.0 |
≤1.0 |
≤1.0 |
|
|
Diâmetro de revestimento |
μm |
245±7 |
245±7 |
245±7 |
245±7 |
245±7 |
|
|
Não-forma circular de revestimento |
% |
≤6.0 |
≤6.0 |
≤6.0 |
≤6.0 |
≤6.0 |
|
|
Erro da concentricidade do Revestimento-revestimento |
μm |
≤12.0 |
≤12.0 |
≤12.0 |
≤12.0 |
≤12.0 |
|
|
Largura de banda de OFL |
850nm |
Megahertz·quilômetro |
≥160 |
≥500 |
≥700 |
≥1500 |
≥3500 |
|
1300nm |
Megahertz·quilômetro |
≥500 |
≥500 |
≥500 |
≥500 |
≥500 |
|
|
Coeficiente de atenuação |
850nm |
dB/km |
≤3.0 |
≤3.0 |
≤3.0 |
≤3.0 |
≤3.0 |
|
1300nm |
dB/km |
≤1.0 |
≤1.0 |
≤1.0 |
≤1.0 |
≤1.0 |
|
* empacotamento do produto
|
|
|
|
Embalado no cilindro |
Cilindro selado |
* força da fábrica
|
Especialização: JFOPT tem uma equipe do R&D, uma tecnologia de produção, e um equipamento profissionais para produzir os cabos de alta qualidade que encontram necessidades diferentes ambientais e da exigência. |
|
||||
|
Capacidade de fabricação: JFOPT tem 40 máquinas blindadas internas da fabricação do cabo, assegurando a entrega oportuna de ordens blindadas em grande escala do cabo. Com linhas e equipamento profissionais de produção, podem eficientemente produzir uma grande quantidade de cabos para encontrar procuras dos clientes. |
|
||||
|
Controle da qualidade: JFOPT executa medidas de controle restritas da qualidade. Além do que a obtenção material e inspeçãos entrantes, o processo de produção incorpora sistemas de testes automatizados da qualidade para vários componentes tais como a apertado-proteção, armoring espiral, e o revestimento exterior. Todo o equipamento de testes da produção é mantido regularmente. Com anos de competência técnica e de processos de produção blindados maduros da ligação em ponte, podem eliminar quase todas as anomalias em cabos blindados. |
|
||||
|
Desenvolvimento dos padrões: JFOPT tem uma equipe profissional e experiente do R&D que possa fornecer os cabos costurados para encontrar necessidades diferentes ambientais e da exigência, assegurando a satisfação do cliente. |
|
||||
|
Inovação tecnológica: JFOPT sublinha a inovação tecnológica e projeta produtos blindados do cabo com estruturas, tamanhos, contagens do núcleo, e cores diferentes encontrar as necessidades diversas de clientes. |
|
||||
|
Serviço e suporte laboral: JFOPT proporciona pre-vendas detalhadas e os serviços pós-vendas, incluindo a consulta, recomendações do produto, e a manutenção técnicas das cargo-vendas, encontrar necessidades do cliente e assegurar a satisfação do cliente. |
|
||||
* Q&A frequente
1. Que fatores devem ser considerados ao comprar cabos óticos?
É importante considerar o modelo, a cor, o diâmetro exterior, o material, a avaliação do fogo, e o desempenho mecânico do cabo ótico.
2.Do você para aceitar a personalização da cor e da impressão?
Sim, nós podemos personalizar a cor e a impressão baseadas nas amostras que você fornece.
os tipos 3.What de cabos óticos podem você produzir?
Nós podemos produzir os vários tipos de cabos óticos internos e exteriores, incluindo cabos de remendo, mini cabos, cabos de fita, ADSS, GYTA, GYTS, GYXTW, e mais.
4.What é a quantidade de ordem mínima para seus cabos óticos?
Para cabos óticos regulares, a quantidade de ordem mínima é 1 quilômetro. Para cabos óticos especiais, contacte por favor nossa equipe das vendas para mais informações.
5.What é seu quadro de prazo de entrega?
Tipicamente, o prazo de entrega para cabos óticos regulares realiza-se dentro de 3 dias de trabalho.
