O Secundário-cabo blindado dobro do cabo ótico 0.6mm da fibra da fuga/tamanho compacto com estrutura blindada pode Pre-ser terminado

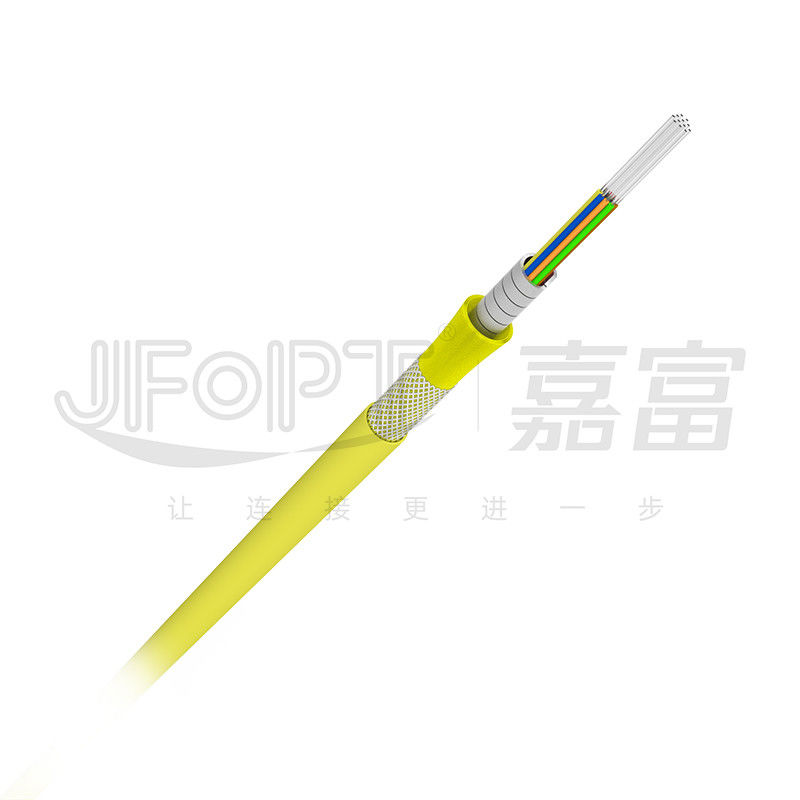

O cabo da fuga (armadura dobro do revestimento interno de 0.6mm) consiste em uma fibra apertado-protegida 0.6mm como o meio da transmissão. O núcleo da fibra é envolvido com um tubo de aço inoxidável da armadura, seguido por uma camada do aramid, e então uma camada exterior de trança de aço inoxidável. O cabo é expulsou finalmente com revestimento de PVC/LSZH/TPU. É usado para linhas múltiplas de ramificação da conexão em redes da fibra ótica, em centros de dados, em salas de uma comunicação, e em outros lugares onde as conexões de ramificação são exigidas.
* características do produto
|
①Estrutura total da armadura, com um diâmetro exterior menor |
②Armadura da dupla camada para a resistência da compressão, a proteção do roedor, e a resistência da torsão |
|
|
|
|
③Armadura de aço inoxidável e revestimento material novo para assegurar a qualidade |
④estrutura do multi-núcleo do Único-tubo, espaço de salvamento da instalação |
|
|
|
* aplicações
centros 1.Data.
sistemas de comunicação 2.Optical.
3.Interconnection do equipamento de comunicação.

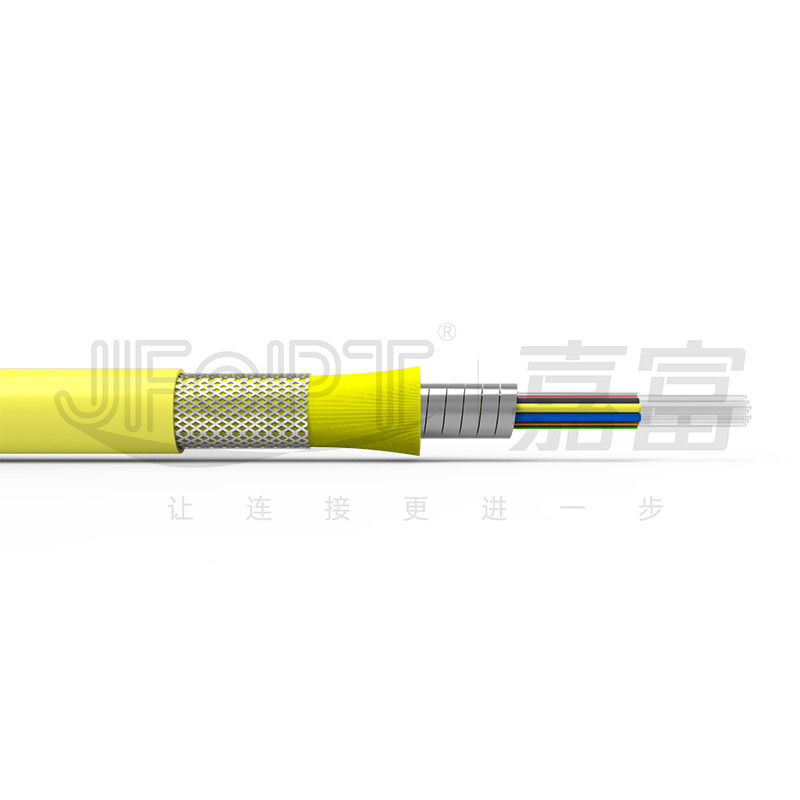

* apresentação da estrutura
* parâmetros do cabo
|
Artigos |
Parâmetros |
||||||
|
Contagem da fibra |
2 |
4 |
6 |
8 |
12 |
||
|
Amortecedor apertado |
Diâmetro |
0.6±0.1mm |
|||||
|
Material |
PVC |
||||||
|
Tubo espiral do metal |
Diâmetro interno |
1.35±0.05mm |
1.8±0.1mm |
2.15±0.1mm |
3.1±0.1mm |
||
|
Diâmetro exterior |
1.85±0.05mm |
2.35±0.1mm |
2.75±0.1mm |
3.9±0.1mm |
|||
|
Gap |
0.15±0.05mm |
0.3±0.05mm |
0.3±0.1mm |
||||
|
Material |
SUS204 |
||||||
|
Trança de aço inoxidável |
Material |
SUS304 |
|||||
|
Revestimento exterior |
Diâmetro |
3.0±0.1mm |
4.0±0.1mm |
4.5±0.1mm |
4.5±0.2mm |
6.0±0.3mm |
|
|
Material |
PVC/LSZH/TPU |
||||||
|

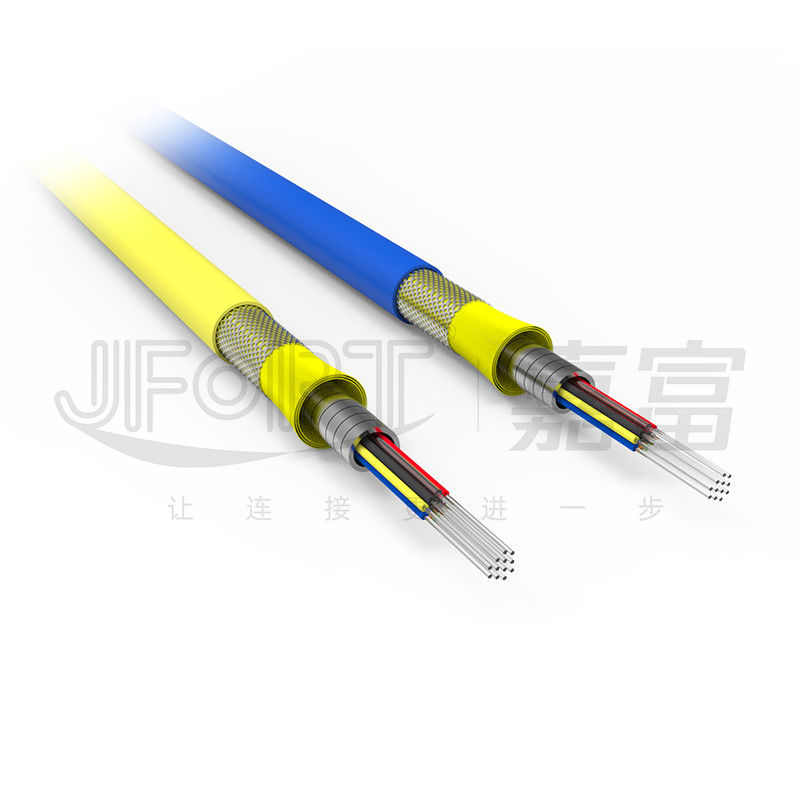

Cor |
Azul para a manutenção programada, cinza para o milímetro, ou personalizado |
||||||
* desempenho mecânico
|
Artigos |
Parâmetros |
||||||
|
Contagem da fibra |
2 |
4 |
6 |
8 |
12 |
||
|
Cabo Weight/kg/km |
15 |
24 |
30 |
30 |
45 |
||
|
Resistência à tração (prazo) /N |
100 |
300 |
300 |
400 |
600 |
||
|
Resistência à tração /N (a curto prazo) |
200 |
500 |
600 |
800 |
800 |
||
|
Esmague a resistência /N/10cm |
3000 |
||||||
|
Raio de curvatura mínimo /mm (dinâmico) |
60D |
||||||
|
Raio de Min.Bending /mm (estático) |
30D |
||||||
|
Temperature/℃ de funcionamento |
Revestimento de PVC -20 ~ +70 PVC revestimento -40 de LSZH e de TPU ~ +80 |
||||||
|
Loja Temperature/℃ |
-40 ~ +80 |
||||||
* parâmetros da fibra
|
Único modo |
|||||||
|
Artigos |
Unidade |
G.652D |
G.657A1 |
G.657A2 |
|||
|
Diâmetro de campo de modo |
1310nm |
μm |
9.1±0.4 |
8.8±0.4 |
8.8±0.4 |
||
|
1550nm |
μm |
10.4±0.5 |
9.8±0.5 |
9.8±0.5 |
|||
|
Diâmetro do revestimento |
μm |
125±1.0 |
125±0.7 |
125±0.7 |
|||
|
Não-forma circular do revestimento |
% |
≤1.0 |
≤0.7 |
≤0.7 |
|||
|
Erro da concentricidade do Núcleo-revestimento |
μm |
≤0.6 |
≤0.5 |
≤0.5 |
|||
|
Diâmetro de revestimento |
μm |
245±7.0 |
245±5.0 |
245±5.0 |
|||
|
Não-forma circular de revestimento |
% |
≤6.0 |
≤6.0 |
≤6.0 |
|||
|
Erro da concentricidade do Revestimento-revestimento |
μm |
≤12.0 |
≤12.0 |
≤12.0 |
|||
|
Comprimento de onda de interrupção do cabo |
nanômetro |
λcc≤1260 |
λcc≤1260 |
λcc≤1260 |
|||
|
Coeficiente de atenuação |
1310nm |
dB/km |
≤0.40 |
≤0.35 |
≤0.35 |
||
|
1550nm |
dB/km |
≤0.30 |
≤0.21 |
≤0.21 |
|||
|
Multi-modo |
|||||||
|
Artigos |
Unidade |
62.5/125 |
50/125 |
OM3-150 |
OM3-300 |
OM4 |
|
|
Diâmetro de núcleo |
μm |
62.5±2.5 |
50±2.5 |
50±2.5 |
50±2.5 |
50±2.5 |
|
|
Diâmetro do revestimento |
μm |
125±1.0 |
125±1.0 |
125±1.0 |
125±1.0 |
125±1.0 |
|
|
Erro da concentricidade do núcleo |
% |
≤5.0 |
≤5.0 |
≤5.0 |
≤5.0 |
≤5.0 |
|
|
Não-forma circular do revestimento |
% |
≤1.0 |
≤1.0 |
≤1.0 |
≤1.0 |
≤1.0 |
|
|
Erro da concentricidade do Núcleo-revestimento |
μm |
≤1.5 |
≤1.5 |
≤1.0 |
≤1.0 |
≤1.0 |
|
|
Diâmetro de revestimento |
μm |
245±7.0 |
245±7.0 |
245±7.0 |
245±7.0 |
245±7.0 |
|
|
Não-forma circular de revestimento |
% |
≤6.0 |
≤6.0 |
≤6.0 |
≤6.0 |
≤6.0 |
|
|
Erro da concentricidade do Revestimento-revestimento |
μm |
≤12.0 |
≤12.0 |
≤12.0 |
≤12.0 |
≤12.0 |
|
|
Largura de banda de OFL |
850nm |
Megahertz·quilômetro |
≥160 |
≥500 |
≥700 |
≥1500 |
≥3500 |
|
1300nm |
Megahertz·quilômetro |
≥500 |
≥500 |
≥500 |
≥500 |
≥500 |
|
|
Coeficiente de atenuação |
850nm |
dB/km |
≤3.0 |
≤2.5 |
≤2.3 |
≤2.3 |
≤2.3 |
|
1300nm |
dB/km |
≤1.0 |
≤0.7 |
≤0.6 |
≤0.6 |
≤0.6 |
|
* empacotamento do produto
|
|
|
|
Embalado no cilindro |
Cilindro selado |
* força da fábrica
|
Experiência: JFOPT tem uma equipe do R&D, uma tecnologia de produção, e um equipamento profissionais para produzir os cabos de alta qualidade que encontram necessidades diferentes ambientais e da exigência. |
|
||||
|
Capacidade de fabricação: JFOPT tem 40 máquinas blindadas internas da fabricação do cabo, assegurando a entrega oportuna de ordens blindadas em grande escala do cabo. Com linhas e equipamento profissionais de produção, nós podemos eficientemente produzir uma grande quantidade de cabos para encontrar procuras dos clientes. |
|
||||
|
Controle da qualidade: JFOPT executa medidas de controle restritas da qualidade. Além do que a matéria prima e inspeçãos entrantes, o processo de produção incorpora sistemas de testes automatizados da qualidade para vários componentes tais como a apertado-proteção, armoring espiral, e o revestimento exterior. Todo o equipamento de testes da produção é mantido regularmente. Com anos de competência técnica e de processos de produção blindados maduros da ligação em ponte, podem eliminar quase todas as anomalias em cabos blindados. |
|
||||
|
Desenvolvimento dos padrões: JFOPT tem uma equipe profissional e experiente do R&D que possa fornecer os cabos personalizados para encontrar necessidades diferentes ambientais e da exigência, assegurando a satisfação do cliente. |
|
||||
|
Inovação tecnológica: JFOPT sublinha a inovação tecnológica e projeta produtos blindados do cabo com estruturas, tamanhos, contagens do núcleo, e cores diferentes encontrar as necessidades diversas de clientes. |
|
||||
|
Serviço e suporte laboral: JFOPT proporciona pre-vendas detalhadas e os serviços pós-vendas, incluindo a consulta, recomendações do produto, e a manutenção técnicas das cargo-vendas, encontrar necessidades do cliente e assegurar a satisfação do cliente. |
|
||||
* Q&A frequente
1. Que fatores devem ser considerados ao comprar cabos óticos?
É importante considerar o modelo, a cor, o diâmetro exterior, o material, a avaliação do fogo, e o desempenho mecânico do cabo ótico.
2.Do você para aceitar a personalização da cor e da impressão?
Sim, nós podemos personalizar a cor e a impressão baseadas nas amostras que você fornece.
os tipos 3.What de cabos óticos podem você produzir?
Nós podemos produzir os vários tipos de cabos óticos internos e exteriores, incluindo cabos de remendo, mini cabos, cabos de fita, ADSS, GYTA, GYTS, GYXTW, e mais.
4.What é a quantidade de ordem mínima para seus cabos óticos?
Para cabos óticos regulares, a quantidade de ordem mínima é 1 quilômetro. Para cabos óticos especiais, contacte por favor nossa equipe das vendas para mais informações.
5.What é seu quadro de prazo de entrega?
Tipicamente, o prazo de entrega para cabos óticos regulares realiza-se dentro de 3 dias de trabalho.
