Lugar de origem:
China
Marca:
JFOPT
Certificação:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
Número do modelo:
MPO - LC 12C MM(OM1/2/3/4/5) Patchcord de 0,9 mm
Contacte-nos

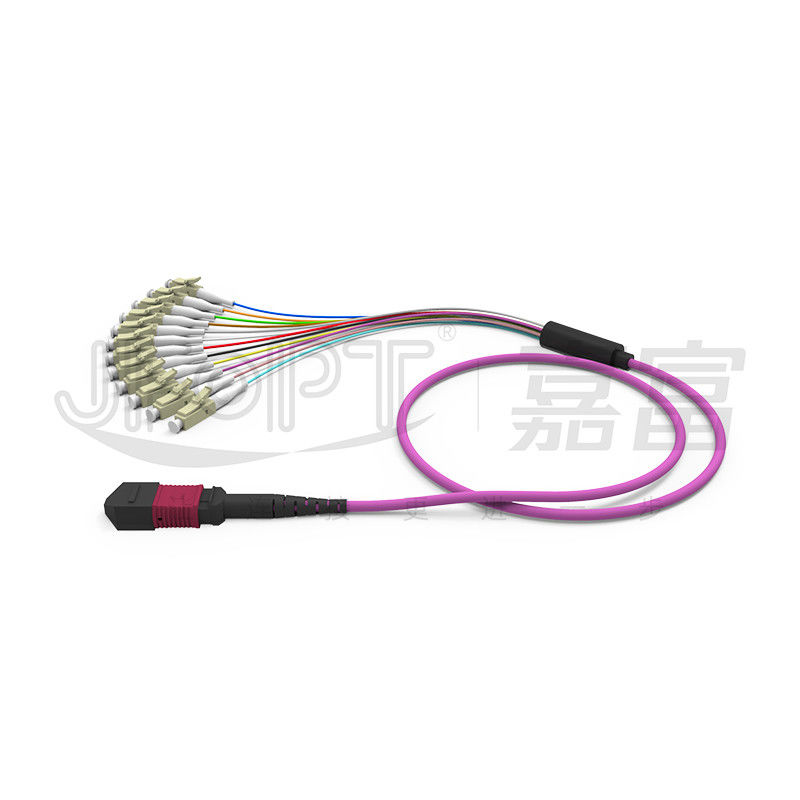

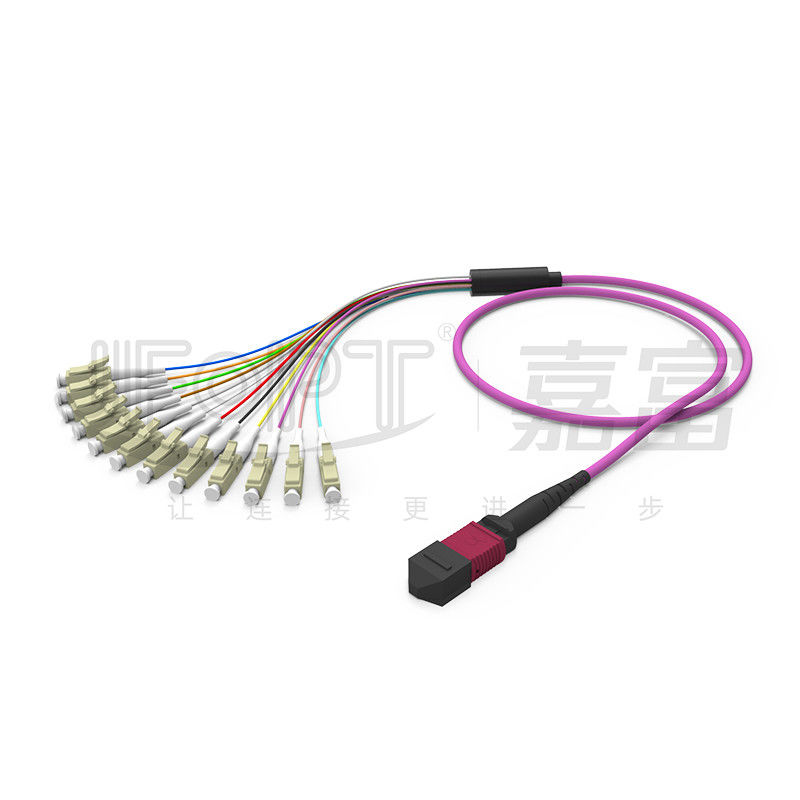

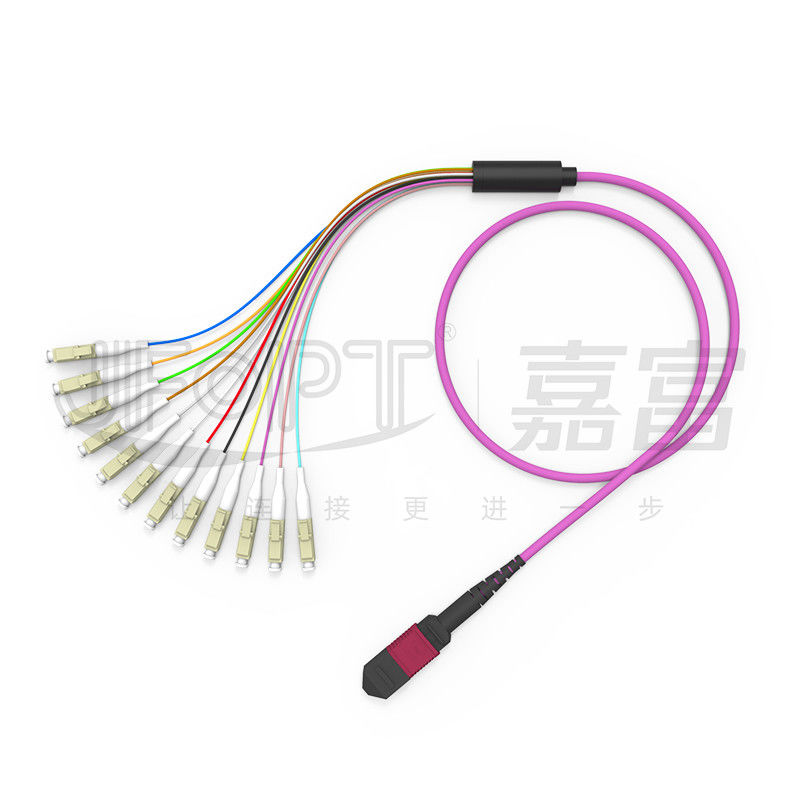

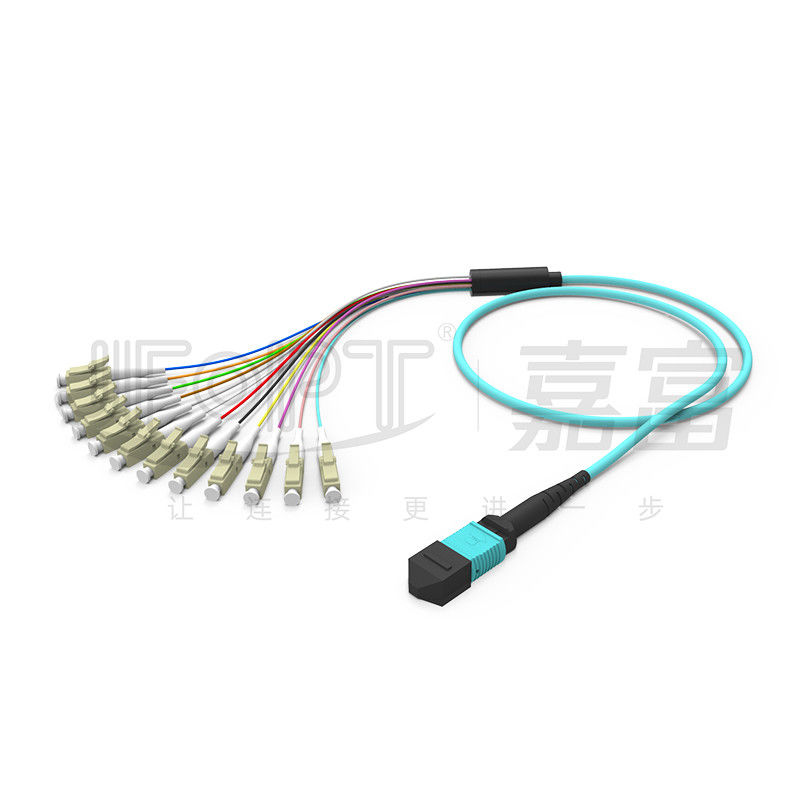

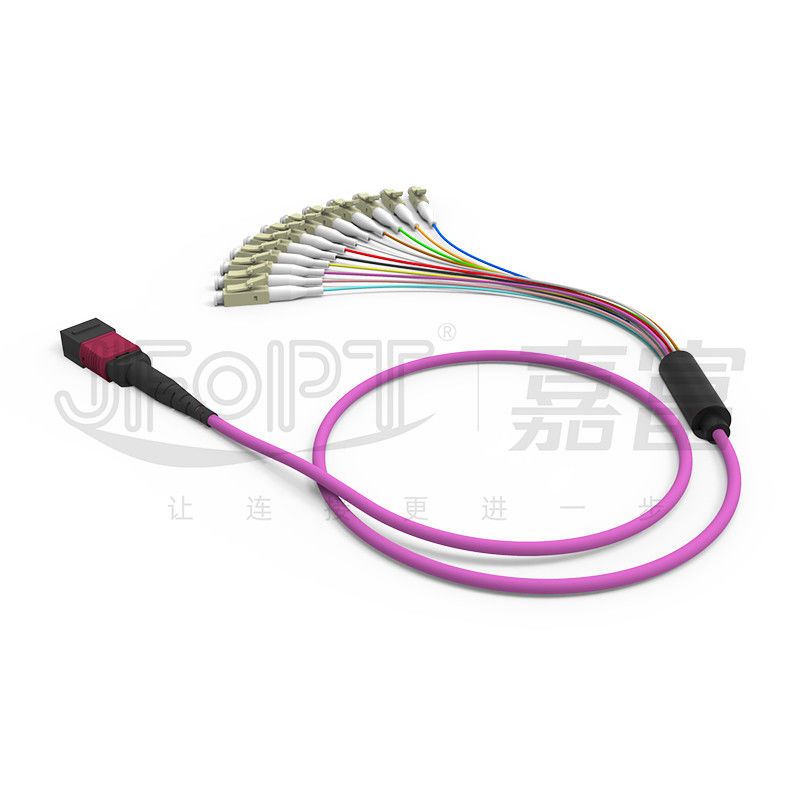

MPO -12 * o LC 12 retira o núcleo cabo de remendo do ramo multimodo de OM1/OM2/OM3/OM4/OM5 0.9mm
MPO-LC que os cabos de remendo multimodos do ramo são feitos da fita multimodo adicionam o tubo de 0.9mm. A extremidade de MPO é tipicamente fixa com uma bota do cabo de fita (até 12 fibras de 0.9mm) ou o tubo do psiquiatra do calor. As ligações em ponte de MPO-LC 0,9 são de uso geral para a instalação dentro das gavetas de MPO. Consequentemente, todas as ligações em ponte da fibra de JFOPT MPO-LC usam fibras curvatura-resistentes para assegurar a perda normal sob a dobra pequena do raio. A polaridade de MPO-LC dentro das gavetas de MPO pode ser especificada pelo cliente, ou o cliente pode fornecer a informação da correspondência do canal para que os pessoais técnicos de JFOPT confirmem desenhos da polaridade. Adicionalmente, os adaptadores de MPO na gaveta de MPO podem ser configurados com chave acima ou chave para baixo para acomodar várias mudanças da correspondência do canal.
* características
|
①As taxas portuárias promoveram de 10G/25G a 40G/100G
|
②as fibras Curvatura-insensíveis de YOFC/Corning asseguram o desempenho estável
|
|
|
|
③Baixo custo da instalação e gestão simplificada do cabo
|
④Projetado especificamente para ambientes do alto densidade como centros de dados
|
|
|
|
⑤As opções customizáveis incluem o tipo de cabo, o comprimento, o diâmetro do ramo, etc.
|
-
|
|
-
|
* aplicações
expedição de cabogramas do centro 1.Data.
Sistemas de comunicação ótica 2.40G/100G.
sistemas de comunicação 3.Fiber, redes da televisão por cabo, redes das telecomunicações.
redes da área 4.Local (LANs), redes de longa distância (WANs), FTTx.
* parâmetros do conector de MPO
|
Tipo do conector |
Perda de inserção |
Perda de retorno |
|||
|
Típico |
Máximo |
||||
|
Conector de MPO |
Padrão da manutenção programada |
0.2dB |
0.75dB |
APC≥60dB |
|
|
Manutenção programada de pequenas perdas |
0.1dB |
0.35dB |
|||
|
Padrão do milímetro |
0.2dB |
0.6dB |
PC≥25dB |
||
|
Milímetro de pequenas perdas |
0.1dB |
0.35dB |
|||
|
Masculino/fêmea |
Homem: com Pin, fêmea: sem Pin |
||||
* parâmetros do conector do LC
|
Características do conector |
Tipo do conector |
LC |
|||
|
Tipo da cara da extremidade |
Único-modo: UPC/APC; Multimodo: UPC |
||||
|
Tipo da virola |
Virola cerâmica da zircônia da categoria-Um |
||||
|
Cor de abrigo do conector |
Azul/verde/bege/Aqua/violeta/cal |
||||
|
Perda de inserção |
≤0.3dB/≤0.2dB/≤0.15dB |
||||
|
Perda de retorno |
Único-modo: UPC≥50dB; APC≥60dB; Multimodo: ≥25dB |
||||
|
Repetibilidade |
≤0.2dB |
||||
|
Permutabilidade |
≤0.2dB |
||||
* parâmetros 3D geométricos
|
Artigos |
Máximo |
Minuto |
||
|
Raio de curvatura (milímetros) |
X |
2000 |
-10000 |
|
|
Y |
- |
5 |
||
|
Ângulo (°) |
X |
0,15 |
-0,15 |
|
|
Y (APC) |
8,2 |
7,8 |
||
|
Y (PC) |
0,2 |
-0,2 |
||
|
Raio de curvatura do núcleo ótico (milímetros) |
- |
1 |
||
|
Altura da fibra (nanômetro) |
3500 |
1000 |
||
|
Diferença da altura da fibra adjacente (nanômetro) |
500 |
N/A |
||
|
Coplanar negativo máximo (nanômetro) |
300 |
N/A |
||
* seleção de cor de abrigo do conector
|
Conector de MPO |
||||
|
Manutenção programada |
Verde |
Amarelo |
||
|
Proveja o número PANTONE 2270C da cor |
Proveja o número PANTONE 100C da cor |
|||
|
|
|
|||
|
Milímetro |
Bege |
Aqua |
||
|
Proveja o número PANTONE 7534C da cor |
Proveja o número PANTONE 2226C da cor |
|||
|
|
|
|||
|
Violeta |
- |
|||
|
Proveja o número PANTONE 7641C da cor |
||||
|
|
||||
* empacotamento do produto
|
|
|
|
Saco antiestático engrossado |
Caixa engrossada |
* força da fábrica
|
Especialização: Com mais de 20 anos de experiência em MPO e na produção convencional da ligação em ponte da fibra ótica, JFOPT tem uma equipe do R&D e um equipamento de produção profissionais dedicados a encontrar várias necessidades da instalação. Nossos produtos passaram certificações e testes internacionais múltiplos. |
|
||||
|
Capacidade de fabricação: JFOPT tem as linhas de produção múltiplas para MPO e conectores convencionais, apoiadas pelo cabo e pelo equipamento de produção do jogo do fanout, permitindo a entrega rápida. |
|
||||
|
Controle da qualidade: JFOPT tem medidas de controle restritas da qualidade no lugar, incluindo a inspeção da fim-cara da fábrica e os testes 100%, usando o equipamento de teste profissional para assegurar o desempenho de transmissão estável. |
|
||||
|
Normalização: JFOPT oferece os vários serviços da personalização, incluindo modelos do conector, tipos de cabo, diâmetros exteriores, cores, polaridade, e empacotamento. Igualmente apoia a produção personalizada com desenhos e amostras do cliente, assegurando a consistência de produto e a estabilidade do desempenho para encontrar várias necessidades prendendo. |
|
||||
|
Inovação tecnológica: JFOPT centra-se sobre a inovação tecnológica e tem-se uma equipe profissional do R&D dedicada ao desenvolvimento e à produção de várias ligações em ponte de capacidade elevada da fibra ótica, encontrando as procuras em mudança do mercado. |
|
||||
|
Serviço e suporte laboral: JFOPT proporciona pre-vendas detalhadas e os serviços pós-vendas, incluindo a consulta técnica, as recomendações do produto, e a manutenção pós-venda, encontrar necessidades do cliente e assegurar a satisfação do cliente. |
|
||||
* Q&A frequente
1.What deve ser considerado ao personalizar ligações em ponte de ramificação de MPO?
É importante considerar o comprimento, o comprimento do ramo, o diâmetro do ramo, o material do cabo, o tipo e a contagem da fibra, os conectores masculinos ou fêmeas, as exigências dos padrões da perda da inserção, da cor, da rotulagem, e o outro da personalização.
2.How nós asseguramos a estabilidade de nossas ligações em ponte da fibra?
As ligações em ponte da fibra de JFOPT submetem-se aos testes 100% da perda de inserção e à inspeção da fim-cara, assegurando o desempenho estável.
3.What é nosso prazo de entrega?
Para produtos padrão, nosso prazo de entrega realiza-se dentro de 5 dias de trabalho, assegurando a expedição alerta.
4.What que outros produtos MPO-relacionados nós oferecem?
Nós igualmente fabricamos laços de retorno de MPO, atenuador de MPO, adaptadores Homem-fêmeas de MPO, ligações em ponte da TA, e outros produtos MPO-relacionados.
