Lugar de origem:
China
Marca:
JFOPT
Certificação:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
Número do modelo:
Cabo de remendo Polaridade-Switchable de MPO-MPO
Contacte-nos

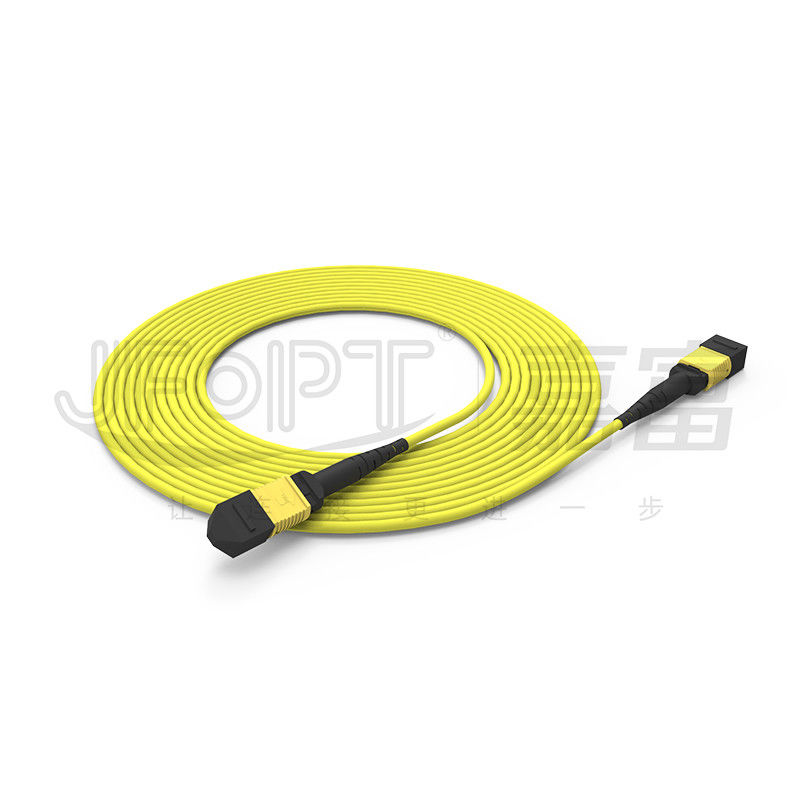

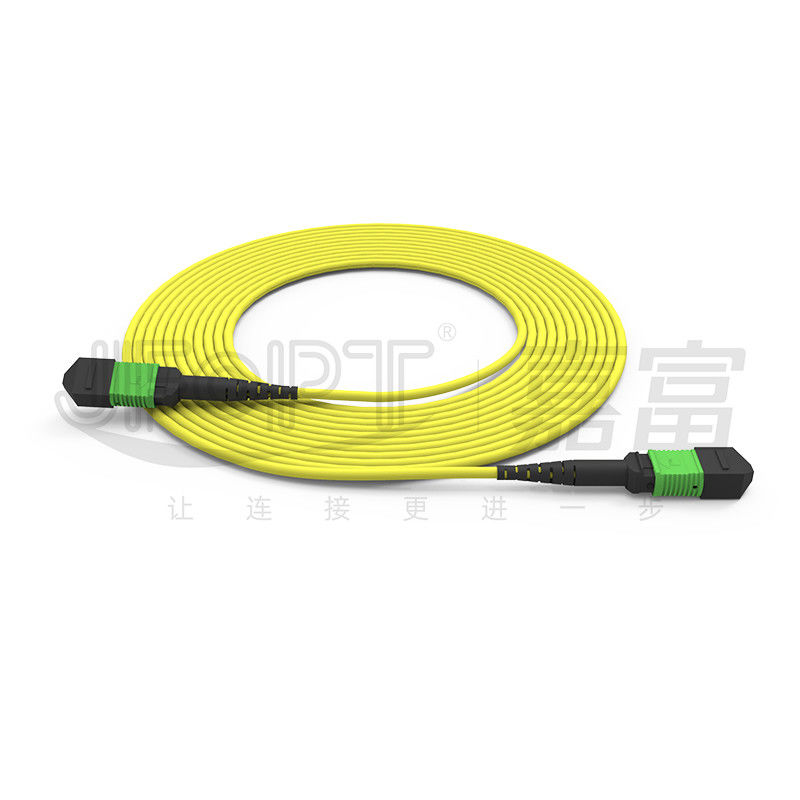

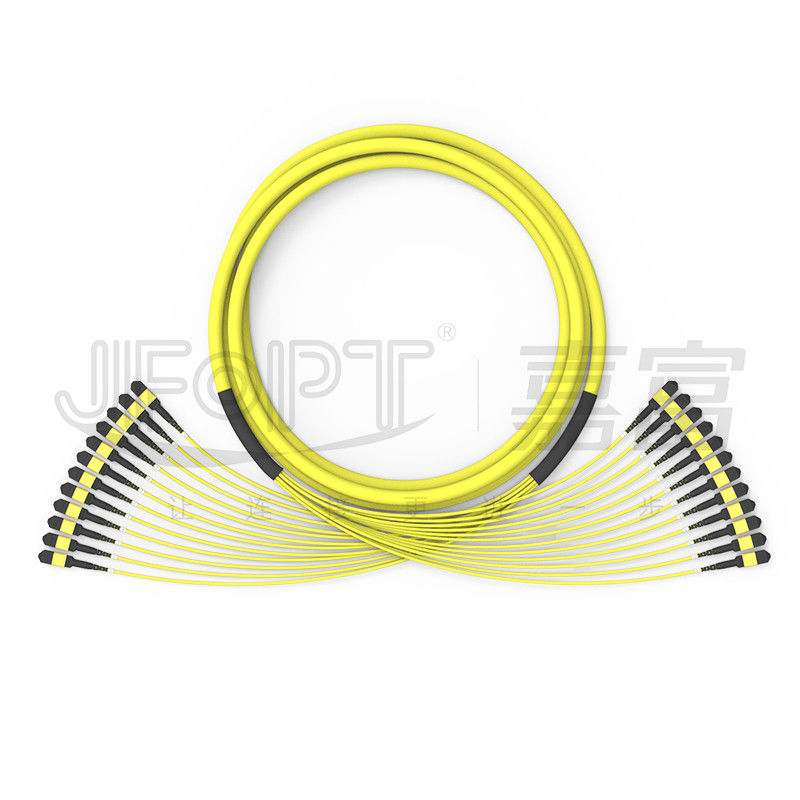

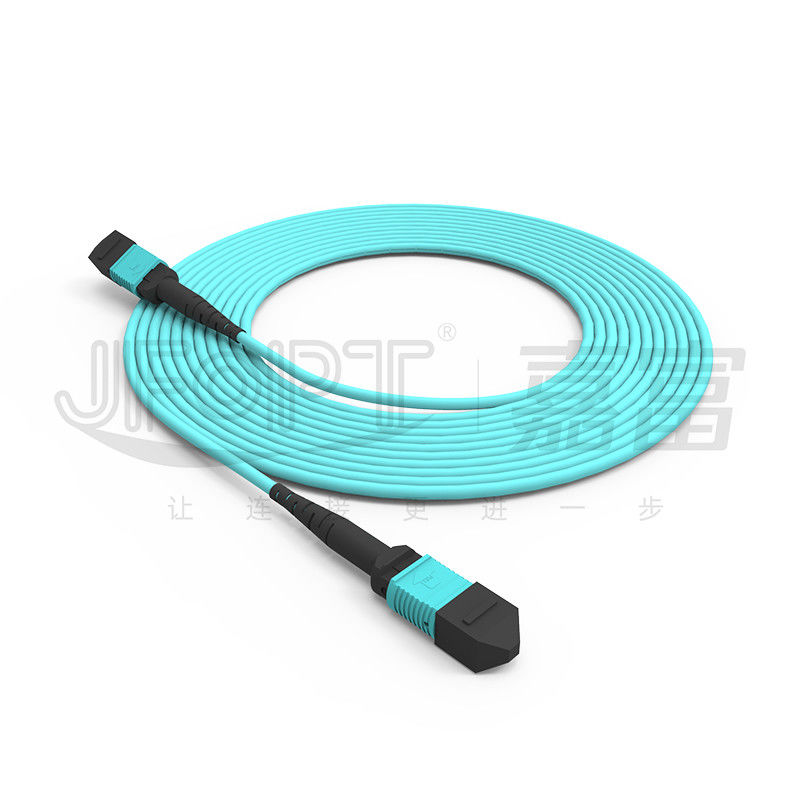

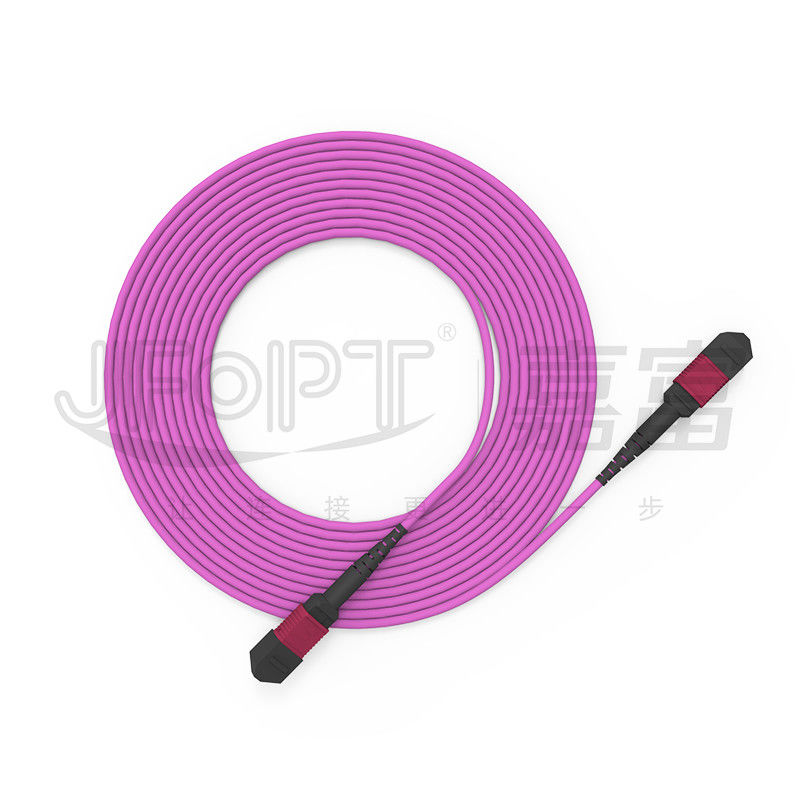

Cabo Switchable do tronco da polaridade de MPO com conversão da polaridade de A/B e reversão chave
O conector switchable da polaridade MPO permite a conversão da polaridade sem ferramentas. Com seu projeto chave de duas faces original, permite a conversão da polaridade de A/B para a fibra 12 e abaixo dos conectores. O conector switchable auto-em desenvolvimento da polaridade MPO de JFOPT cumpre com as exigências do conector de MPO do padrão do IEC e oferece vantagens tais como a operação ferramenta-livre e o mais barato comparados conector switchable da polaridade do MTP de USCONEC ao PRO.
* características
|
①Conector permutável da polaridade MPO |
②Chave de duas faces para a reversão de polaridade |
||||
|
|
|
||||
|
③operação Ferramenta-livre para o uso conveniente |
④Intercâmbio da polaridade de A/B para a fibra 12 e abaixo das configurações |
||||
|
|
|
||||
|
⑤Características opcionais tais como a bota curto/aba push pull, etc. |
- |
||||
|
|
- |
||||
* aplicações
fiação da sala do centro 1.Data.
Sistemas de comunicação ótica 2.40G/100G, módulos óticos de QSFP.
sistemas de comunicação 3.Fiber óticos, redes da televisão por cabo, redes das telecomunicações.
redes da área 4.Local (LANs), redes de longa distância (WANs), FTTx.
* parâmetros do conector de MPO
|
Tipo do conector |
Perda de inserção |
Perda de retorno |
|||
|
Típico |
Máximo |
||||
|
Conector de MPO |
Padrão da manutenção programada |
0.2dB |
0.75dB |
APC≥60dB |
|
|
Manutenção programada de pequenas perdas |
0.1dB |
0.35dB |
|||
|
Padrão do milímetro |
0.2dB |
0.6dB |
PC≥25dB |
||
|
Milímetro de pequenas perdas |
0.1dB |
0.35dB |
|||
|
Masculino/fêmea |
Homem: com Pin, fêmea: sem Pin |
||||
* parâmetros 3D geométricos
|
Artigos |
Máximo |
Minuto |
||
|
Raio de curvatura (milímetros) |
X |
2000 |
-10000 |
|
|
Y |
- |
5 |
||
|
Ângulo (°) |
X |
0,15 |
-0,15 |
|
|
Y (APC) |
8,2 |
7,8 |
||
|
Y (PC) |
0,2 |
-0,2 |
||
|
Raio de curvatura do núcleo ótico (milímetros) |
- |
1 |
||
|
Altura da fibra (nanômetro) |
3500 |
1000 |
||
|
Diferença da altura da fibra adjacente (nanômetro) |
500 |
N/A |
||
|
Coplanar negativo máximo (nanômetro) |
300 |
N/A |
||
* parâmetros do cabo ótico
|
Artigo |
Parâmetro |
|||
|
Tipo da fibra |
G652D/G657A1/OM1/OM2/OM3/OM4/OM5 opcional |
|||
|
Contagem da fibra |
8/12/16/24 opcional |
|||
|
Membro de força |
Fio de Aramid |
|||
|
Material exterior do revestimento |
LSZH/PVC/TPU opcional |
|||
|
Diâmetro exterior do revestimento |
3.0mm |
|||
|
Cor exterior do revestimento |
Amarelo/alaranjado/verde/Heather Violet/personalização |
|||
|
Resistência à tração (prazo) |
80N |
|||
|
Resistência à tração (a curto prazo) |
150N |
|||
|
Esmague a força (o prazo) |
100N/cm |
|||
|
Força do esmagamento (a curto prazo) |
500N/cm |
|||
|
Raio de curvatura mínimo (dinâmica) |
20D |
|||
|
Raio de curvatura mínimo (estática) |
10D |
|||
|
Temperatura de funcionamento |
-20~60℃ |
|||
|
Temperatura de armazenamento |
-20~60℃ |
|||
|
Avaliação do fogo |
OFN/OFNR/OFNP opcional |
|||
|
Artigo |
Parâmetro |
|||
|
Tipo da fibra |
G652D/G657A1/OM1/OM2/OM3/OM4/OM5 opcional |
|||
|
Contagem da fibra |
2~12 |
|||
|
Membro de força |
Fio de Aramid |
|||
|
Material exterior do revestimento |
LSZH/PVC/TPU opcional |
|||
|
Diâmetro exterior do revestimento |
2.5x5.0mm |
|||
|
Cor exterior do revestimento |
Amarelo/alaranjado/verde/Heather Violet/personalização |
|||
|
Resistência à tração (prazo) |
100N |
|||
|
Resistência à tração (a curto prazo) |
200N |
|||
|
Esmague a força (o prazo) |
200N/cm |
|||
|
Força do esmagamento (a curto prazo) |
500N/cm |
|||
|
Raio de curvatura mínimo (dinâmica) |
50mm |
|||
|
Raio de curvatura mínimo (estática) |
30mm |
|||
|
Temperatura de funcionamento |
-20~60℃ |
|||
|
Temperatura de armazenamento |
-20~60℃ |
|||
|
Avaliação do fogo |
OFN/OFNR/OFNP opcional |
|||
* opções de abrigo da cor do conector
|
Conector de MPO |
||||
|
Manutenção programada |
Verde |
Amarelo |
||
|
Proveja o número PANTONE 2270C da cor |
Proveja o número PANTONE 100C da cor |
|||
|
|
|
|||
|
Milímetro |
Bege |
Aqua |
||
|
Proveja o número PANTONE 7534C da cor |
Proveja o número PANTONE 2226C da cor |
|||
|
|
|
|||
|
Violeta |
- |
|||
|
Proveja o número PANTONE 7641C da cor |
||||
|
|
||||
* opções da bota
|
Bota de MPO |
||||
|
Tipo |
Especificação |
Cabo aplicável |
Imagem |
Desenhos |
|
Bota redonda |
comprimento 33mm de 3,0 botas |
3.0/3.2 |
|
|
|
comprimento 17mm de 3,0 botas |
3.0/3.2 |
|
|
|
|
comprimento 33mm de 4,0 botas |
3.8/4.0 |
|
|
|
|
Bota quadrada |
comprimento 25mm de 3,0 botas |
3.0/3.2 |
|
|
|
comprimento 17mm de 4,0 botas |
3.8/4.0 |
|
|
|
|
Bota do cabo de fita |
comprimento 22mm da bota 2.5*5.0 |
2.5*5.0 |
|
|
|
Bota desencapada da fibra da fita |
Comprimento desencapado 19mm da bota da fibra da fita |
Fibra desencapada da fita |
|
|
* operação permutável da polaridade
* seleção da polaridade
|
cabo de remendo 12F |
||||
|
|
* empacotamento do produto
|
|
|
|
Saco antiestático engrossado |
Caixa engrossada |
* força da fábrica
|
Especialização: JFOPT centrou-se sobre a produção de ligações em ponte de MPO por mais de 10 anos. Com tecnologia profissional e um conjunto completo do equipamento de primeira classe do tipo (SUMIX/JRG/OPTOTEST), pode produzir as ligações em ponte de alta qualidade, de capacidade elevada de MPO. |
|
||||
|
Capacidade de fabricação: JFOPT tem 5 linhas de produção de MPO, permitindo que a produção rápida e eficiente de uma grande quantidade de cabos do tronco de MPO encontre procuras dos clientes. |
|
||||
|
Controle da qualidade: JFOPT executa medidas de controle restritas da qualidade em cada fase, da obtenção de matéria prima aos processos de produção, com inspeção da qualidade e monitoração profissionais. Nós conduzimos a inspeção do interferômetro 3D testing/IL&RLtesting/end-face de 100% para assegurar a qualidade de produto. |
|
||||
|
Ajustando padrões: JFOPT pode formular e executar restritamente padrões de produção da ligação em ponte de MPO de acordo com o usuário precisa de assegurar a consistência de produto e a estabilidade do desempenho. |
|
||||
|
Inovação tecnológica: JFOPT centra-se sobre a inovação tecnológica e tem-se uma equipe profissional do R&D para desenvolver continuamente ligações em ponte de MPO com funções mais avançadas e desempenho mais alto. |
|
||||
|
Serviço e suporte laboral: JFOPT proporciona pre-vendas detalhadas e os serviços pós-vendas, incluindo a consulta técnica, a recomendação do produto, a manutenção pós-venda, etc., encontrar necessidades do cliente e assegurar a satisfação do cliente. |
|
||||
* Q&A frequente
as edições 1.What devem ser consideradas ao personalizar ligações em ponte de MPO?
Comprimento da ligação em ponte/material do cabo/tipo da fibra e contagem da fibra/conectores masculinos ou fêmeas/perda de inserção padrões/exigências da cor/etiquetas e pedidos da personalização.
2.How nós asseguramos parâmetros estáveis para nossas ligações em ponte de MPO?
As ligações em ponte do MPO de JFOPT submetem-se a testes do interferômetro 3D de 100% e a testes de 100% IL&RL, assegurando parâmetros estáveis.
3.What é nosso prazo de execução da entrega?
Nós temos uma capacidade de produção mensal de conectores de 30.000+ MPO, assegurando a entrega alerta.
4.What que outros produtos MPO-relacionados nós oferecem?
Além do que ligações em ponte de MPO, nós igualmente produzimos laços de retorno de MPO, atenuador de MPO, homem de MPO aos adaptadores fêmeas, às ligações em ponte da TA, e a outros produtos MPO-relacionados.
