Lugar de origem:
China
Marca:
JFOPT
Certificação:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
Número do modelo:
Fanout violeta do LC 12C MINI Cable OM4 OM4 0.5m
Contacte-nos
Mini Cable 12 fibras terminadas pre com os conectores do LC UPC terminou pre o ramo multimodo da violeta OM4 0.5m do cabo ótico
O LC-LC pre-terminou a mini ligação em ponte do cabo é composto com mini cabo como o cabo do tronco, e cada ramo fixado pelo jogo personalizado do fanout e terminado com conector do LC. O LC OM4 pre-terminou ligações em ponte de JFOPT é feito com fibra curvatura-insensível da categoria A de YOFC, fio de Aramid como Dupond, e matérias primas brandnew para o revestimento exterior. A ligação em ponte caracteriza uma estrutura segura, um desempenho ótico excelente, e uma transmissão de dados estável. Os conectores do LC são equipados com as virolas cerâmicas da zircônia da categoria A de CCTC, fornecendo a baixa perda de inserção devido a uma concentricidade mais alta. Adicionalmente, os vários jogos do puxar-olho podem ser escolhidos de acordo com prender exigências fornecer um apoio mais forte e uma proteção para a extremidade do ramo, fazendo a apropriada para a fiação áspera do ambiente.
* características
|
①a fibra OM4 Curvatura-insensível assegura a transmissão estável |
②100% fábrica-testado |
|
|
|
|
③o jogo do Puxar-olho consegue a avaliação da proteção IP67 |
④Classifique as virolas cerâmicas de uma zircônia com baixa perda de inserção |
|
|
|
|
⑤Dispositivos de ramificação personalizados com de grande resistência e estabilidade |
- |
|
|
- |
* aplicações
redes do acesso 1.Fiber
transmissão de dados 2.Fiber
sistemas de comunicação 3.Fiber, redes da televisão por cabo, redes das telecomunicações
redes da área 4.Local (LANs), redes de longa distância (WANs), FTTx
* parâmetros do conector
|
Características do conector |
Tipo do conector |
LC/SC/FC/ST |
|||
|
Tipo da virola |
Único-modo: UPC/APC; Multi-modo: UPC |
||||
|
Material da virola |
Zircônia de categoria A cerâmica |
||||
|
Cor do conector |
Azul/verde/bege/Aqua/roxo |
||||
|
Perda de inserção |
≤0.3dB/≤0.2dB/≤0.15dB |
||||
|
Perda de retorno |
Único-modo: ≥ 50dB do UPC; ≥ 60dB do APC; Multi-modo: ≥ 25dB |
||||
|
Repetibilidade |
≤0.2dB |
||||
|
Permutabilidade |
≤0.2dB |
||||
* parâmetros da geometria 3D (opcionais)
|
Artigos |
UPC |
APC |
||||
|
SC/FC/ST |
LC |
SC/FC |
LC |
|||
|
Manutenção programada |
Milímetro |
Manutenção programada |
Milímetro |
Manutenção programada |
Manutenção programada |
|
|
Raio de curvatura (milímetros) |
10-25 |
7-25 |
5-12 |
|||
|
Offset do vértice (μm) |
≤50 |
≤30 |
||||
|
Fibra comprimida (nanômetro) |
±100 |
|||||
|
Desvio de ângulo (°) |
0 |
8±0.3 |
||||
|
Desvio de ângulo bond (°) |
0 |
±0.5 |
||||
|
Diâmetro da fibra (μm) |
123-135 |
|||||
* parâmetros do cabo ótico
|
Projeto |
Parâmetro |
|||
|
Tipo da fibra |
G652D/G657A1/OM1/OM2/OM3/OM4/OM5 opcionais |
|||
|
Contagem da fibra |
8/12/16/24 opcional |
|||
|
Membro de força |
Fio de Aramid |
|||
|
Material exterior do revestimento |
LSZH opcional/PVC/TPU |
|||
|
Diâmetro exterior do revestimento |
3.0mm |
|||
|
Cor exterior do revestimento |
Personalizado |
|||
|
Resistência à tração (prazo) |
80N |
|||
|
Resistência à tração (a curto prazo) |
150N |
|||
|
Esmague a resistência (o prazo) |
100N/cm |
|||
|
Resistência do esmagamento (a curto prazo) |
500N/cm |
|||
|
Raio de curvatura mínimo (dinâmica) |
20D |
|||
|
Raio de curvatura mínimo (estática) |
10D |
|||
|
Temperatura de funcionamento |
-20~60℃ |
|||
|
Temperatura de armazenamento |
-20~60℃ |
|||
|
Avaliação do fogo |
OFN opcionais/OFNR/OFNP |
|||
* opções de ramificação
|
Estrutura principal do cabo |
|
|
|
|
|

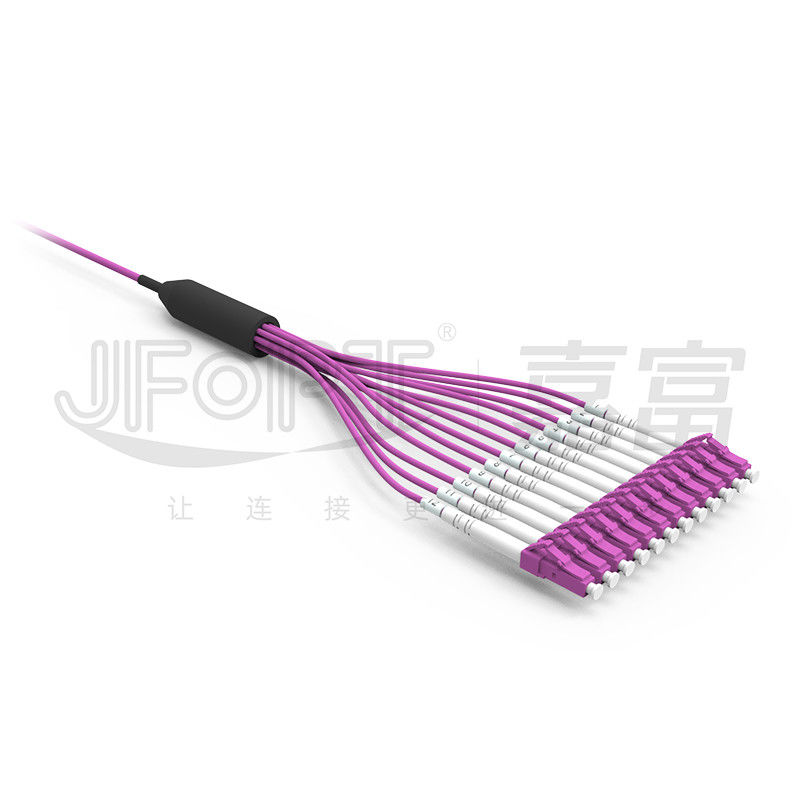

Fanout com comprimento igual |
Fanout com comprimento desigual |
|
|
|
|
Ramificação do fber com o tubo dos gabinetes de 0.9mm |
|
|
|
|
|
Ramificação do fber com o tubo dos gabinetes de 02.0/3.0mm |
|
|
|
|
|

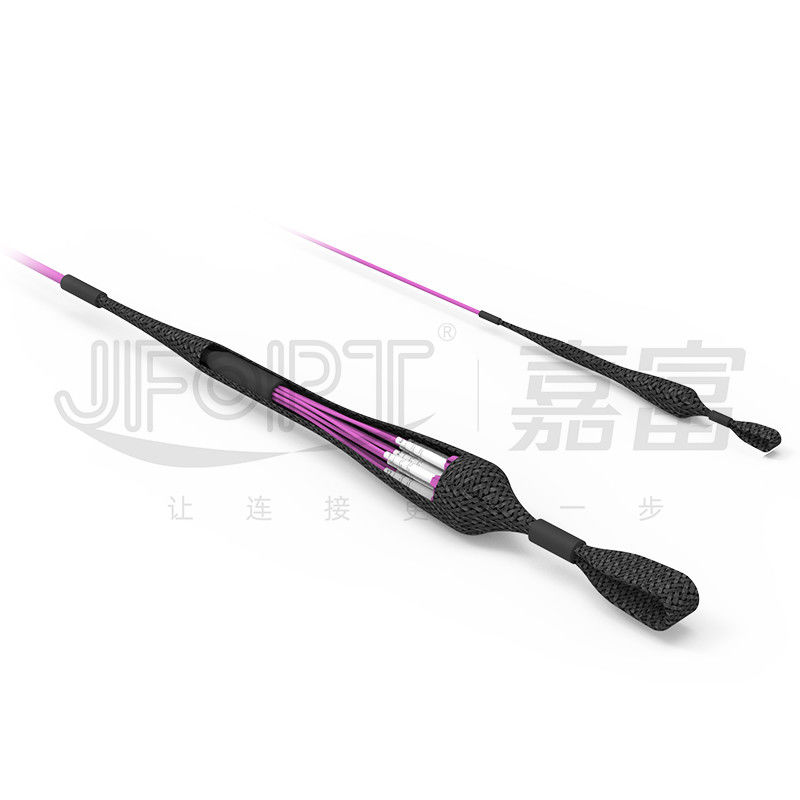

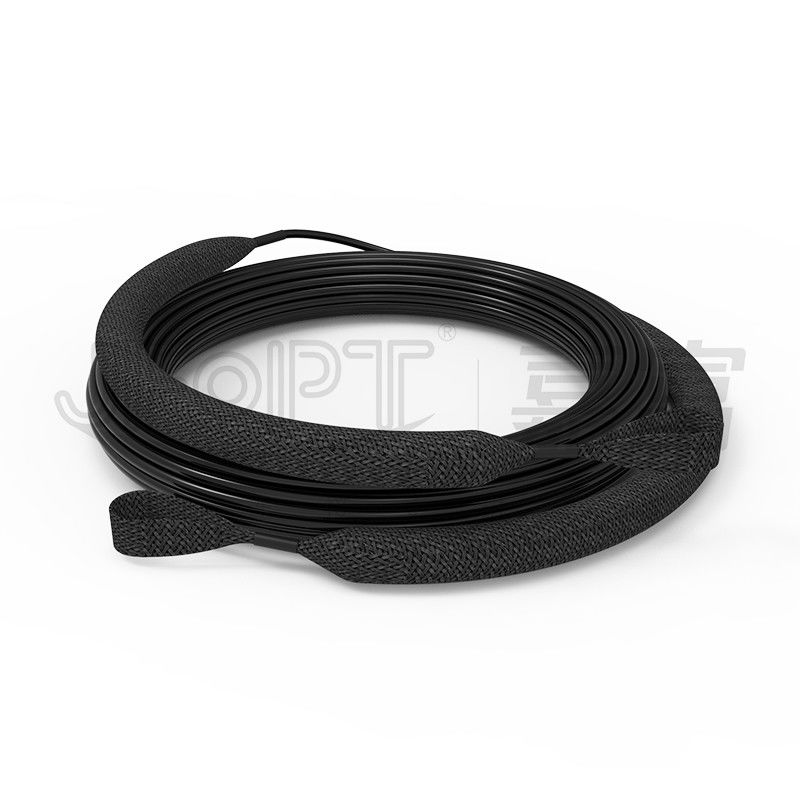

jogo do Puxar-olho com Mesh Sleeve Structure Display |
|
|
|

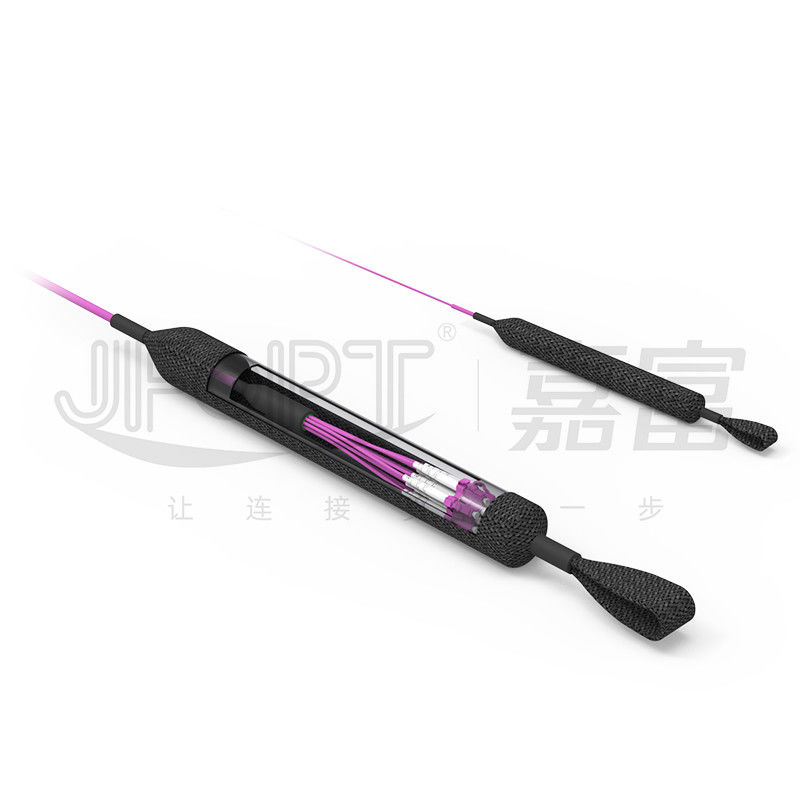

jogo do Puxar-olho com exposição da estrutura de Mesh Sleeve e da câmara de ar do PVC |
|
|
|

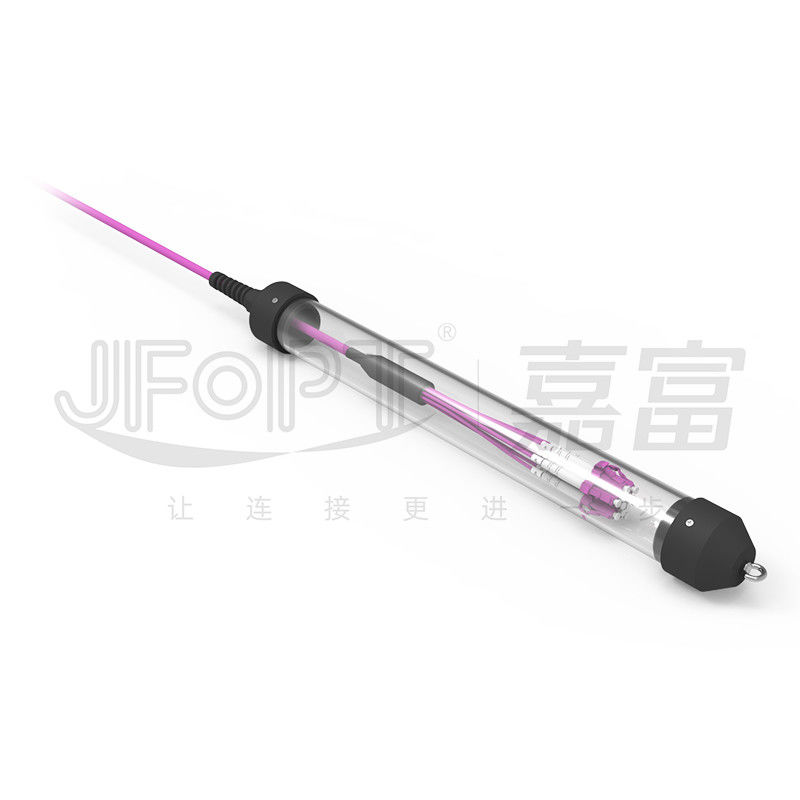

Jogo impermeável do Puxar-olho com exposição transparente da estrutura do tubo do PVC |
|
|
|

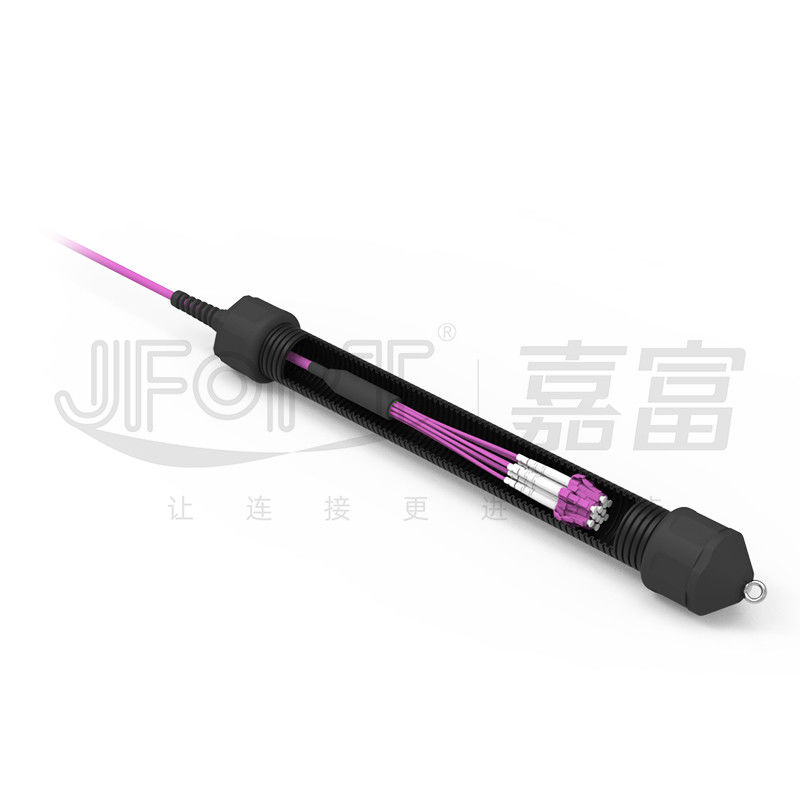

O jogo impermeável do Puxar-olho com PA corrugou a exposição da estrutura do tubo |
|
|
* empacotamento do produto
|
|
|
|
Empacotamento autoadesivo engrossado do saco |

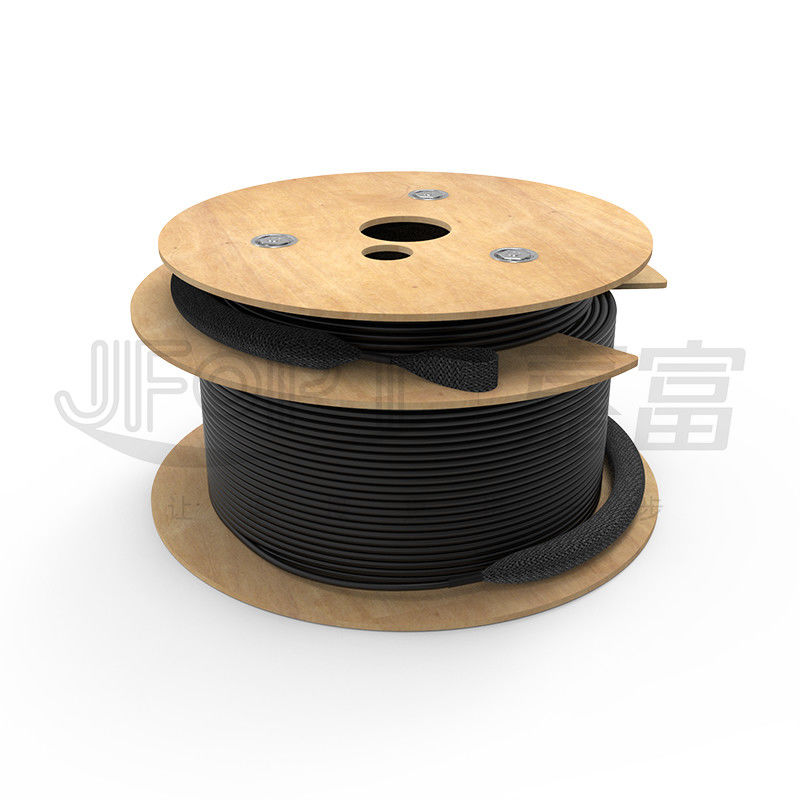

Empacotamento engrossado da caixa |
* força da fábrica
|
Especialização: JFOPT acumulou anos de experiência no processo de produção de ligações em ponte do grande-núcleo, assegurando extremamente - baixas perdas e o tempo longo em ambientes complexos. |
|
||||
|
Capacidade de fabricação: JFOPT tem 5 linhas e equipamentos de produção, equipados com as máquinas de corte profissionais do cabo do multi-núcleo do grande-diâmetro, o enrolamento rápido, eficiente, e puro da segurança de vários cabos do grande-núcleo para a entrega rápida. |
|
||||
|
Controle da qualidade: JFOPT executa medidas de controle restritas da qualidade e endereça todas as anomalias encontradas geralmente em cabos do grande-núcleo com a otimização da qualidade da matéria prima. O processo de produção de conectores submete-se aos testes 100% e à inspeção. |
|
||||
|
Desenvolvimento padrão: JFOPT pode personalizar a cor, o diâmetro exterior, o tipo e a quantidade da fibra, e a estrutura de revestimento de cabos de ligação em ponte de acordo com exigências de cliente. Prove a selagem e os desenhos de planejamento são usados para assegurar a produto especificações técnicas e consistência através das ordens diferentes do grupo. |
|
||||
|
Inovação tecnológica: JFOPT sublinha a inovação tecnológica e tem uma equipe profissional do R&D dedicada a desenvolver ligações em ponte avançadas e de capacidade elevada da fibra. |
|
||||
|
Serviço e suporte laboral: JFOPT proporciona pre-vendas detalhadas e os serviços pós-vendas, incluindo a consulta técnica, as recomendações do produto, e a manutenção pós-venda, encontrar necessidades do cliente e assegurar a satisfação do cliente. |
|
||||
* Q&A frequente
1.What deve ser considerado ao personalizar cabos de remendo padrão da fibra ótica?
Comprimento total diâmetro do cabo de remendo/comprimento do ramo/cabo de ramo/cabo da fibra material/tipo da fibra e número de núcleos/cor/exigências de rotulagem e outras da personalização.
2.How nós asseguramos a estabilidade de nossos cabos de remendo padrão da fibra ótica?
Os cabos de remendo da fibra ótica de JFOPT submetem-se a um projeto de processo para assegurar-se de que 100% dos conectores passem o teste da perda de inserção e a inspeção da fim-cara, garantindo parâmetros estáveis.
3.What é nosso prazo de execução da entrega?
Para produtos padrão, nosso prazo de execução da entrega é controlado dentro de 5 dias de trabalho, assegurando a expedição rápida.
