Lugar de origem:
China
Marca:
JFOPT
Certificação:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
Número do modelo:
MPO/PC - MPO/PC 288C OM3-300 OFNP/OFNR
Contacte-nos

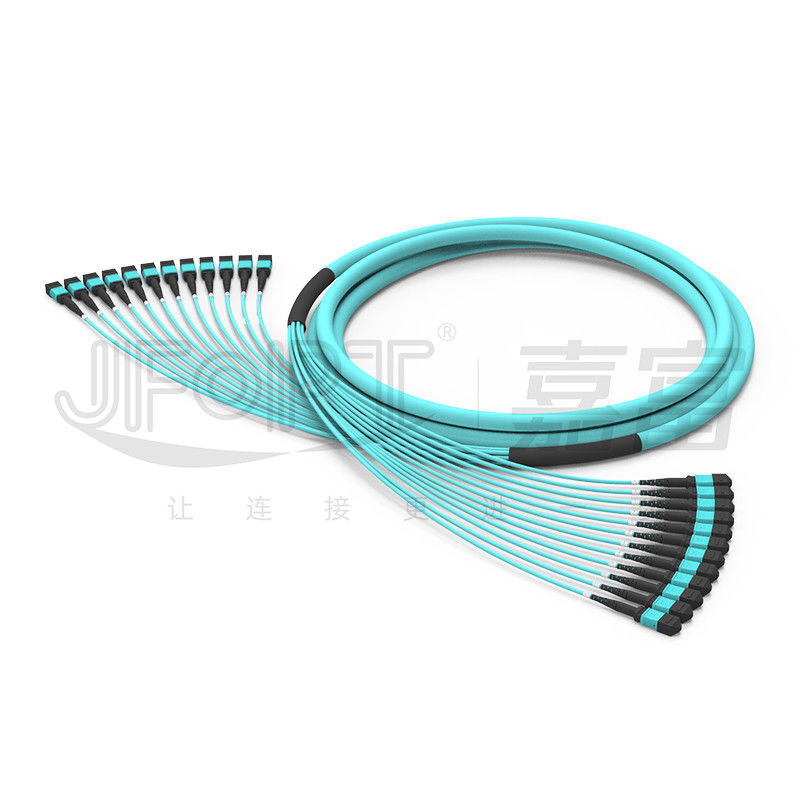

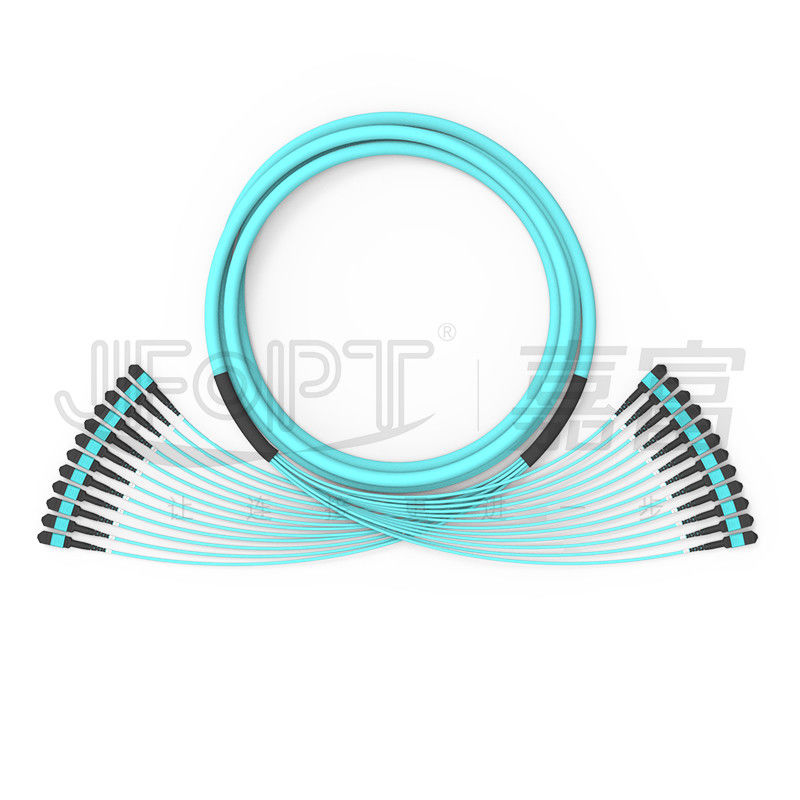

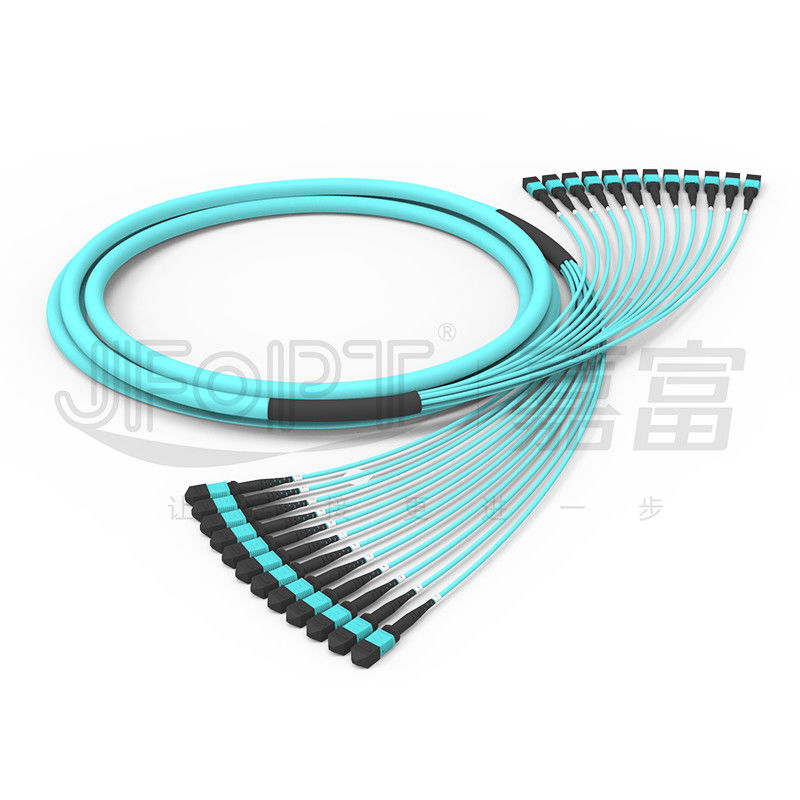

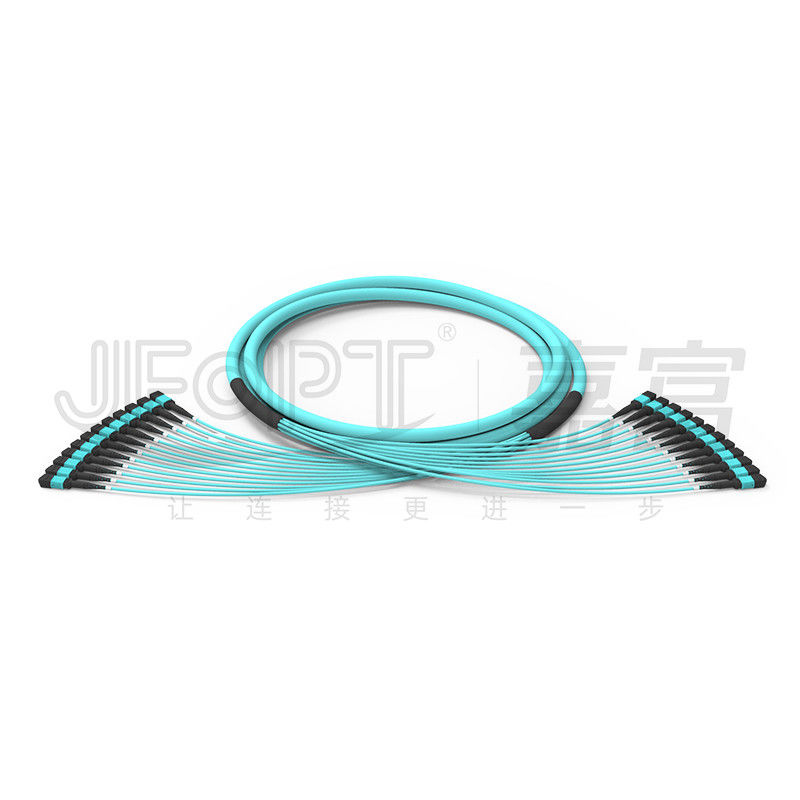

288 Secundário-unidade OM3 multimodo -300 cabo de remendo do tronco de OFNR OFNP MPO dos núcleos 12/PC
A ligação em ponte multimodo da espinha dorsal dos núcleos OM3 288 de MPO é apropriada para centros da fiação do alto densidade. É dividida tipicamente em 24 unidades de 12 mini cabos dos núcleos ou em 12 unidades de 24 mini cabos dos núcleos. Cada mini cabo da subunidade é equipado com um conector de MPO, e a ligação em ponte inteira não tem nenhum ramo, fornecendo uma estrutura mais estável. Os conectores do MPO da nossa empresa são produzidos usando um conjunto completo de equipamento importado, e todos os conectores submetem-se aos testes 100% em uma oficina livre de poeira.
* características
|
①Chama de OFNP/OFNR - avaliação retardadora |
②Fornece uma densidade mais alta e o espaço maior |
||||
|
|
|
||||
|
③As fibras e os conectores de alta qualidade asseguram a transmissão estável do sinal |
④instrumento 3D de 100% que testa para garantir de alta qualidade |
||||
|
|
|
||||
|
⑤A instalação fácil e conexão conveniente |
- |
||||
|
|
- |
||||
* aplicações
expedição de cabogramas da rede do centro 1.Data.
Sistemas de comunicação ótica 2.40G/100G, módulos óticos de QSFP.
sistemas de comunicação 3.Fiber óticos, redes da televisão por cabo, redes das telecomunicações.
redes da área 4.Local (LANs), redes de longa distância (WANs), FTTx.
* parâmetros do conector de MPO
|
Tipo do conector |
Perda de inserção |
Perda de retorno |
|||
|
Típico |
Máximo |
||||
|
Conector de MPO |
Padrão da manutenção programada |
0.2dB |
0.75dB |
APC≥60dB |
|
|
Manutenção programada de pequenas perdas |
0.1dB |
0.35dB |
|||
|
Padrão do milímetro |
0.2dB |
0.6dB |
PC≥25dB |
||
|
Milímetro de pequenas perdas |
0.1dB |
0.35dB |
|||
|
Masculino/fêmea |
Homem: com Pin Fêmea: sem Pin |
||||
* parâmetros 3D geométricos
|
Artigos |
Máximo |
Minuto |
||
|
Raio de curvatura (milímetros) |
X |
2000 |
-10000 |
|
|
Y |
- |
5 |
||
|
Ângulo (°) |
X |
0,15 |
-0,15 |
|
|
Y (APC) |
8,2 |
7,8 |
||
|
Y (PC) |
0,2 |
-0,2 |
||
|
Raio de curvatura do núcleo ótico (milímetros) |
- |
1 |
||
|
Altura da fibra (nanômetro) |
3500 |
1000 |
||
|
Diferença da altura da fibra adjacente (nanômetro) |
500 |
N/A |
||
|
Coplanar negativo máximo (nanômetro) |
300 |
N/A |
||
* parâmetros do cabo
|
Artigo |
Parâmetro |
||||||
|
Tipo da fibra |
G652D/G657A1/G657A2/OM1/OM2/OM3/OM4/OM5 |
||||||
|
Contagem da fibra |
24 |
48 |
72 |
96 |
144 |
288 |
|
|
Secundário-cabo |
12 núcleos/unidade |
12 núcleos/unidade |
12 núcleos/unidade |
12 núcleos/unidade |
12 núcleos/unidade |
12 núcleos/unidade |
24 núcleos/unidade |
|
Membro de força central |
/ |
/ |
FRP |
||||
|
Diâmetro exterior do cabo secundário |
3.0mm |
||||||
|
material do revestimento do Secundário-cabo |
PVC/LSZH |
||||||
|
cor do revestimento do Secundário-cabo |
Amarelo/alaranjado/verde/Heather Violet/personalização |
||||||
|
membro de força do Secundário-cabo |
Fio de Aramid |
||||||
|
Diâmetro exterior do revestimento |
9.5mm |
9.5mm |
11.5mm |
13.5mm |
17.0mm |
||
|
Material exterior do revestimento |
PVC/LSZH |
||||||
|
Cor exterior do revestimento |
Amarelo/alaranjado/verde/Heather Violet/personalização |
||||||
|
Resistência à tração (prazo) |
300N |
200N |
400N |
800N |
1600N |
||
|
Resistência à tração (a curto prazo) |
600N |
400N |
1000N |
1500N |
3000N |
||
|
Esmague a resistência (o prazo) |
300N/10cm |
||||||
|
Resistência do esmagamento (a curto prazo) |
1000N/10cm |
||||||
|
Raio de curvatura mínimo (dinâmica) |
20D |
||||||
|
Raio de curvatura mínimo (estática) |
10D |
||||||
|
Temperatura de funcionamento |
-20~60℃ |
||||||
|
Temperatura de armazenamento |
-20~60℃ |
||||||
|
Avaliação do fogo |
OFN/OFNR/OFNP |
||||||
* seleção da bota do conector
|
Tipo da bota de MPO |
||||
|
Tipo |
Especificação |
Cabo aplicável OD |
Imagem |
Desenhos |
|
Bota redonda |
3,0 bota L=33mm |
3.0/3.2 |
|
|
|
3,0 bota L=17mm |
3.0/3.2 |
|
|
|
|
Bota quadrada |
3,0 bota L=25mm |
3.0/3.2 |
|
|
|
Aba push pull |
Universal para todas as botas |
Universal |
|
|
* opções de abrigo da cor do conector
|
Conector de MPO |
||||
|
Único modo |
Verde |
Amarelo |
||
|
Proveja o número PANTONE 2270C da cor |
Proveja o número PANTONE 100C da cor |
|||
|
|
|
|||
|
Multimodo |
Bege |
Aqua |
||
|
Proveja o número PANTONE 7534C da cor |
Proveja o número PANTONE 2226C da cor |
|||
|
|
|
|||
|
Violeta |
- |
|||
|
Proveja o número PANTONE 7641C da cor |
||||
|
|
||||
* seleção da polaridade
|
cabo de remendo 12F |
||||
|
|
||||
|
cabo de remendo 24F |
||||
|
|
* empacotamento do produto
|
|
|
|
Saco antiestático engrossado |
Caixa engrossada |
* força da fábrica
|
Profissionalismo: JFOPT tem-se centrado sobre a produção de ligações em ponte de MPO por mais de 10 anos, com experiência profissional e um conjunto completo do equipamento de primeira classe (SUMIX/JRG/OPTOTEST), pode produzir as ligações em ponte de alta qualidade e de capacidade elevada de MPO. |
|
||||
|
Capacidade de fabricação: JFOPT tem 5 linhas e equipamentos de produção de MPO produzir rapidamente uma grande quantidade de ligações em ponte de MPO e para encontrar eficientemente procuras dos clientes. |
|
||||
|
Controle da qualidade: JFOPT executa medidas de controle restritas da qualidade em cada fase, da obtenção de matéria prima aos processos de produção, com inspeção da qualidade e monitoração profissionais. Nós conduzimos testes do teste do interferômetro 3D de 100%/perda do retorno/inspeção da fim-cara para assegurar a qualidade de produto. |
|
||||
|
Desenvolvimento padrão: JFOPT pode tornar-se e restritamente aderir aos padrões de produção da ligação em ponte de MPO baseados em exigências de cliente assegurar a consistência de produto e a estabilidade do desempenho. |
|
||||
|
Inovação tecnológica: JFOPT sublinha a inovação tecnológica e tem uma equipe profissional do R&D dedicada a desenvolver mais avançado e a alto-executar ligações em ponte de MPO. |
|
||||
|
Serviço e suporte laboral: JFOPT proporciona pre-vendas detalhadas e os serviços pós-vendas, incluindo a consulta, recomendações do produto, e a manutenção técnicas das cargo-vendas, encontrar necessidades do cliente e assegurar a satisfação do cliente. |
|
||||
* Q&A frequente
as edições 1.What devem ser consideradas ao personalizar ligações em ponte de MPO?
Comprimento da ligação em ponte/material do cabo/tipo da fibra e contagem da fibra/padrões de MPO de inserção da perda/exigências da cor/etiquetas e pedidos masculinos ou fêmeas da personalização.
2.How nós asseguramos parâmetros estáveis para nossas ligações em ponte de MPO?
As ligações em ponte do MPO de JFOPT submetem-se a testes do interferômetro 3D de 100% e a testes de 100% IL&RL, assegurando parâmetros estáveis.
3.What é nosso prazo de execução da entrega?
Nós temos uma capacidade de produção mensal de conectores de 30.000+ MPO, assegurando a entrega alerta.
4.What que outros produtos MPO-relacionados nós oferecem?
Além do que ligações em ponte de MPO, nós igualmente produzimos laços de retorno de MPO, atenuador de MPO, homem de MPO aos adaptadores fêmeas, às ligações em ponte da TA, e a outros produtos relacionados de MPO.
