Lugar de origem:
China
Marca:
JFOPT
Certificação:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
Número do modelo:
MTP-MTP 16C OM3/4/5 3,0 LSZH Aque
Contacte-nos

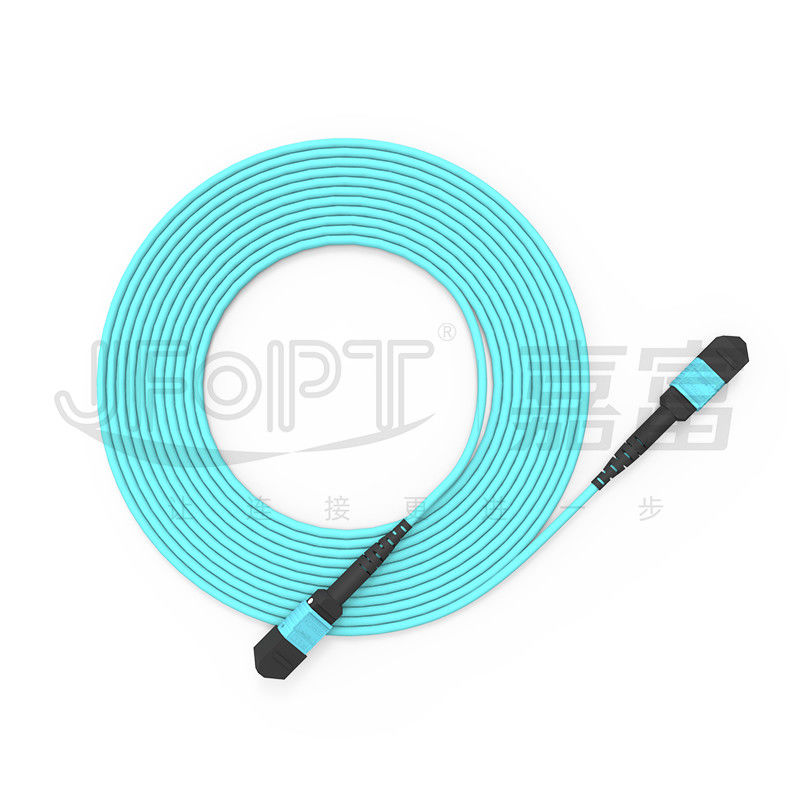

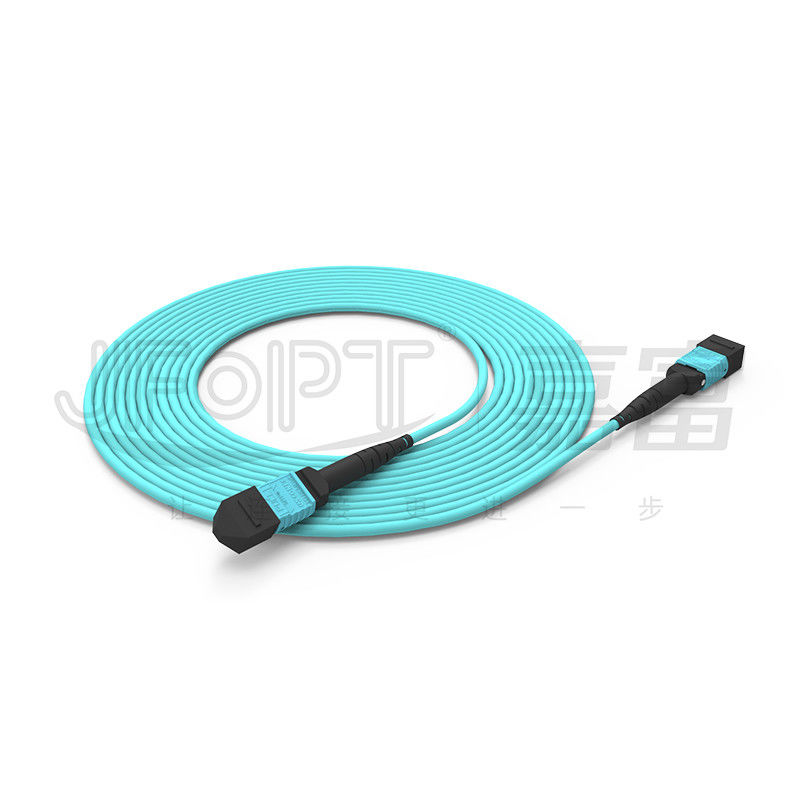

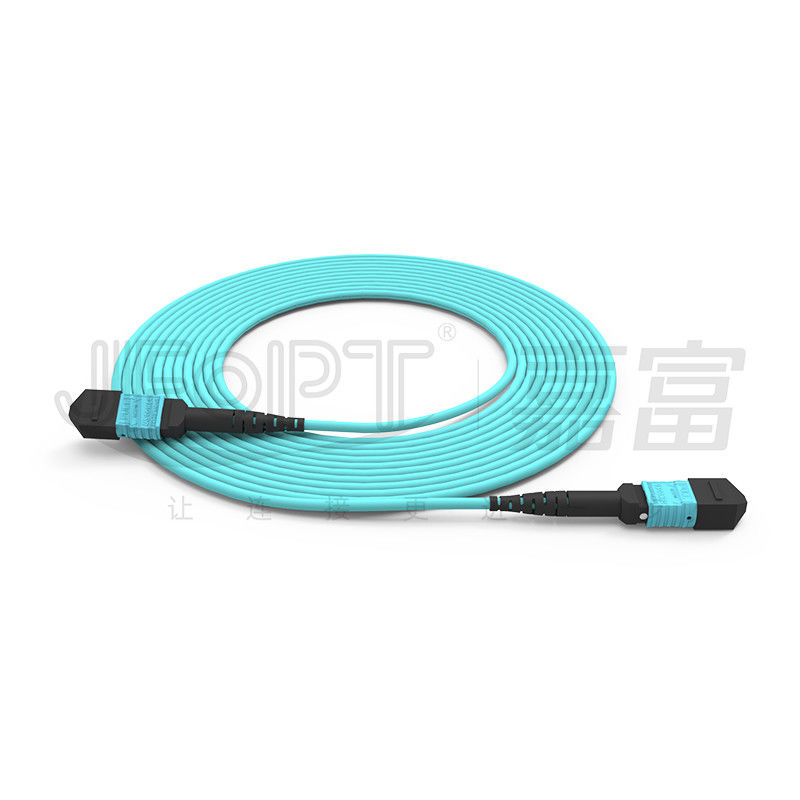

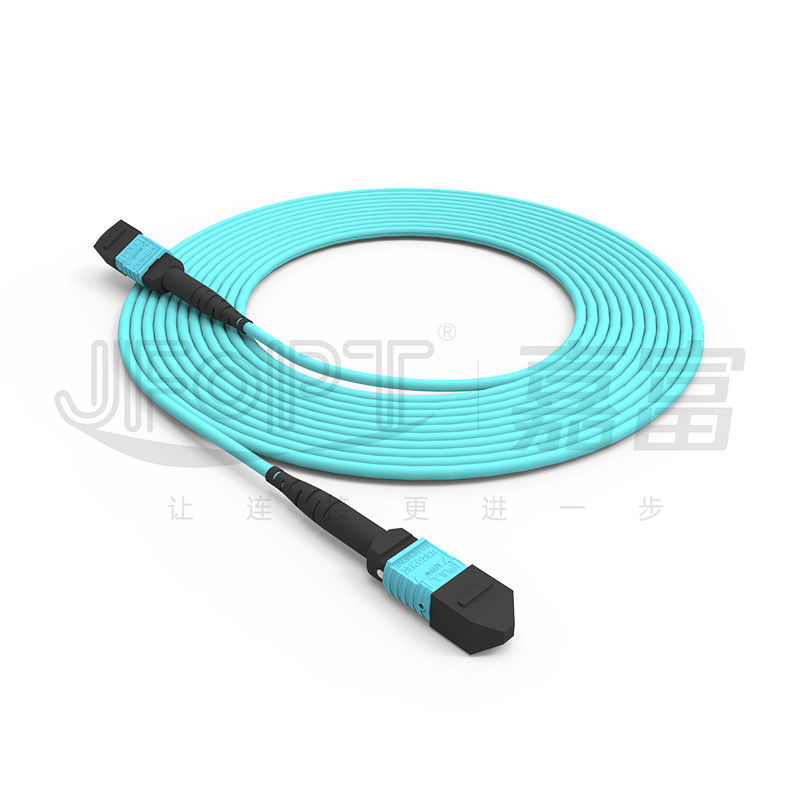

Ligação em ponte OM3 da fibra dos núcleos de MTP 16/Aqua MTP de OM4/OM5 3,0 LSZH cabo de remendo multimodo
JFOPT MTP e MTP PRO para usar conectores importados originais e virolas de USCONEC, e para submeter-se a um processo de lustro de 5 etapas para assegurar o desempenho do conector encontra padrões do IEC. As ligações em ponte da espinha dorsal de MTP-MTP são amplamente utilizadas para a conectividade entre salas do centro de dados e construções. 16 o conector dos núcleos MTP caracteriza uma chave-acima/projeto da chave-para baixo, e quando combinado com 16 um adaptador dedicado do núcleo MPO/MTP, permite a transmissão do sinal para 8 canais dentro de um único cabo, reduzindo significativamente o espaço do painel frontal e prendendo o volume. JFOPT 16 retira o núcleo de ligações em ponte de MTP para utilizar os mini cabos ou os cabos de fita reforçados com o fio importado de alta elasticidade do aramid, e de fibras OM3/OM4/OM5 dos tipos como YOFC ou Corning, com um material exterior brandnew da bainha que forneça o tempo longo, a adaptação larga, e a estabilidade alta para a transmissão de dados.
* características
|
①conexão de cabo de fibra ótica de 16 núcleos, única virola dos núcleos MTP da fileira 16 |
②Feito com fibras OM3/OM4/OM5 curvatura-insensíveis para aumentar a estabilidade da transmissão |
||||
|
|
|
||||
|
③Disponível com perda padrão de USCONEC e as virolas de pequenas perdas de MTP para cumprir exigências diferentes do orçamento e da perda |
④fábrica 100% terminada e testada para assegurar o desempenho de transmissão |
||||
|
|
|
||||
|
⑤Apropriado para ambientes da fiação do alto densidade |
⑥conectores e virolas importados originais de 100% |
||||
|
|
|
||||
* aplicações
redes do acesso 1.Fiber.
transmissão de dados 2.Fiber.
sistemas de comunicação 3.Fiber, redes da televisão por cabo, redes de telecomunicações.
redes da área 4.Local (LANs), redes de longa distância (WANs), FTTx.
* parâmetros do conector de MTP
|
Tipo do conector |
Perda de inserção |
Perda de retorno |
|||
|
Típico |
Máximo |
||||
|
Conector de MTP |
Padrão da manutenção programada |
0.25dB |
0.5dB |
APC≥60dB |
|
|
Manutenção programada de pequenas perdas |
0.12dB |
0.25dB |
|||
|
Padrão do milímetro |
0.2dB |
0.45dB |
PC≥25dB |
||
|
Milímetro de pequenas perdas |
0.12dB |
0.25dB |
|||
|
Masculino/fêmea |
Homem: com Pin, fêmea: sem Pin |
||||
* parâmetros do cabo
|
Artigos |
Parâmetros |
|||
|
Tipo da fibra |
G652D/G657A1/OM1/OM2/OM3/OM4/OM5 opcional |
|||
|
Contagem da fibra |
8/12/16/24 opcional |
|||
|
Membro de força |
Fio de Aramid |
|||
|
Material exterior do revestimento |
LSZH/PVC/TPU opcional |
|||
|
Diâmetro exterior do revestimento |
3.0mm |
|||
|
Cor exterior do revestimento |
Amarelo/alaranjado/verde/Heather Violet/personalização |
|||
|
Resistência à tração (prazo) |
80N |
|||
|
Resistência à tração (a curto prazo) |
150N |
|||
|
Esmague a resistência (o prazo) |
100N/cm |
|||
|
Resistência do esmagamento (a curto prazo) |
500N/cm |
|||
|
Raio de curvatura mínimo (dinâmica) |
20D |
|||
|
Raio de curvatura mínimo (estática) |
10D |
|||
|
Temperatura de funcionamento |
-20~60℃ |
|||
|
Temperatura de armazenamento |
-20~60℃ |
|||
|
Avaliação do fogo |
OFN/OFNR/OFNP opcional |
|||
|
Artigos |
Parâmetros |
|||
|
Tipo da fibra |
G652D/G657A1/OM1/OM2/OM3/OM4/OM5 opcional |
|||
|
Contagem da fibra |
2~12 núcleos |
|||
|
Membro de força |
Fio de Aramid |
|||
|
Material exterior do revestimento |
LSZH/PVC/TPU opcional |
|||
|
Diâmetro exterior do revestimento |
2.5x5.0mm |
|||
|
Cor exterior do revestimento |
Amarelo/alaranjado/verde/Heather Violet/personalização |
|||
|
Resistência à tração (prazo) |
100N |
|||
|
Resistência à tração (a curto prazo) |
200N |
|||
|
Esmague a resistência (o prazo) |
200N/cm |
|||
|
Resistência do esmagamento (a curto prazo) |
500N/cm |
|||
|
Raio de curvatura mínimo (dinâmica) |
50mm |
|||
|
Raio de curvatura mínimo (estática) |
30mm |
|||
|
Temperatura de funcionamento |
-20~60℃ |
|||
|
Temperatura de armazenamento |
-20~60℃ |
|||
|
Avaliação do fogo |
OFN/OFNR/OFNP opcional |
|||
* parâmetros 3D geométricos
|
Artigos |
Máximo |
Minuto |
||
|
Raio de curvatura (milímetros) |
X |
2000 |
-10000 |
|
|
Y |
- |
5 |
||
|
Ângulo (°) |
X |
0,15 |
-0,15 |
|
|
Y (APC) |
8,2 |
7,8 |
||
|
Y (PC) |
0,2 |
-0,2 |
||
|
Raio de curvatura do núcleo ótico (milímetros) |
- |
1 |
||
|
Altura da fibra (nanômetro) |
3500 |
1000 |
||
|
Diferença da altura da fibra adjacente (nanômetro) |
500 |
N/A |
||
|
Coplanar negativo máximo (nanômetro) |
300 |
N/A |
||
* seleção de cor de abrigo do conector
|
Conector de MTP |
||||
|
Manutenção programada |
Verde |
Amarelo |
||
|
Proveja o número PANTONE 346C da cor |
Proveja o número PANTONE 106C da cor |
|||
|
|
|
|||
|
Milímetro |
Bege |
Preto |
||
|
Proveja o número PANTONE 7534U da cor |
Proveja o preto 6C do número PANTONE da cor |
|||
|
|
|
|||
|
Aqua |
Heather Violet |
|||
|
Proveja o número PANTONE 310C da cor |
Proveja o número PANTONE 1905C da cor |
|||
|
|
|
|||
|
Violeta |
Magenta |
|||
|
Proveja o número PANTONE 2587C da cor |
Proveja o número PANTONE 208C da cor |
|||
|
|
|
|||
|
Verde-lima |
|
|||
|
Proveja o número PANTONE 375C da cor |
||||
|
|
||||
* seleção da bota do conector
|
Tipo da bota de MTP |
||||
|
Tipo |
Especificação |
Cabo aplicável OD |
Imagem |
Desenhos |
|
Bota redonda |
2,0 bota L=33.2mm |
2,0 |
|
|
|
3,0 bota L=33.2mm |
2.5/3.0 |
|
|
|
|
3,0 bota L=16mm |
3,0 |
|
|
|
|
3,0 bota dobrável L= 33.6mm |
3,0 |
|
|
|
|
3,6 bota L=33.2mm |
3,6 |
|
|
|
|
3,6 bota L= 16mm |
3,6 |
|
|
|
|
3,6 bota dobrável L= 33.6mm |
3,6 |
|
|
|
|
4,5 bota L=33.2mm |
4.0/4.5 |
|
|
|
|
5,5 bota L= 33.2mm |
5.0/5.5 |
|
|
|
|
Bota do cabo de fita |
3.0*6.0 bota L=33.2mm |
3.0*6.0 |
|
|
|
2.5*5.0 bota L= 21.3mm |
2.5*5.0 |
|
|
|
|
Bota desencapada da fibra da fita |
Bota desencapada L=19mm da fibra da fita |
Fibra desencapada da fita |
|
|
|
Aba push pull |
Universal para todas as botas |
Universal |
|
|
* seleção da polaridade
|
|
* empacotamento do produto
|
|
|
|
Saco antiestático engrossado |
Caixa engrossada |
* força da fábrica
|
Profissional: JFOPT tem-se centrado sobre a produção das ligações em ponte da fibra por mais de 20 anos e possui técnicas de fabricação profissionais para produzir as ligações em ponte de alta qualidade e de capacidade elevada da fibra. |
|
||||
|
Capacidade de fabricação: JFOPT tem 5 linhas e equipamentos de produção, permitindo a produção rápida e eficiente de uma grande quantidade de ligações em ponte da fibra encontrar procuras dos clientes. |
|
||||
|
QC: JFOPT executa as medidas de controle restritas da qualidade, incluindo inspeçãos profissionais da qualidade e monitorando em cada fase da obtenção de matéria prima aos processos de produção. Os testes da perda de inserção e a inspeção da fim-cara são conduzidos para assegurar a qualidade de produto. |
|
||||
|
Aplicação padrão: JFOPT pode tornar-se e restritamente aderir aos padrões de produção da ligação em ponte da fibra de acordo com exigências de cliente, assegurando a consistência e a estabilidade do desempenho dos produtos. |
|
||||
|
Inovação tecnológica: JFOPT sublinha a inovação tecnológica e tem uma equipe profissional do R&D dedicada a desenvolver umas ligações em ponte mais avançadas e mais de capacidade elevada da fibra. |
|
||||
|
Serviço de apoio: JFOPT proporciona pre-vendas detalhadas e os serviços pós-vendas, incluindo a consulta, recomendações do produto, e a manutenção técnicas das cargo-vendas, encontrar necessidades do cliente e assegurar a satisfação do cliente. |
|
||||
* Q&A frequente
1.What deve ser considerado ao personalizar ligações em ponte de MTP?
Comprimento da ligação em ponte de MTP/material do cabo/tipo da fibra e da contagem do núcleo/gênero do conector (masculino/fêmea)/perda de inserção especificações/preferências de cor/exigências e personalização de rotulagem
2.How nós asseguramos a estabilidade de nossas ligações em ponte de MTP?
As ligações em ponte do MTP de JFOPT submetem-se aos testes da interferência 3D de 100% e à perda 100% de inserção que testam para assegurar a estabilidade do parâmetro.
prazo de execução da entrega 3.Our?
Nós temos uma capacidade de produção mensal de conectores de 30.000+ MTP, assegurando a entrega alerta de suas ordens.
4.What que outros produtos derivados de MTP nós oferecem?
Nós igualmente fabricamos laços de retorno de MTP, atenuador de MTP, de gênero de MTP cambiadores, e ligações em ponte da TA, entre outros produtos MTP-relacionados.
