Lugar de origem:
China
Marca:
JFOPT
Certificação:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
Número do modelo:
MTP 24C OM4 50/125 LSZH 3.0/4.0mm Heather Violet
Contacte-nos

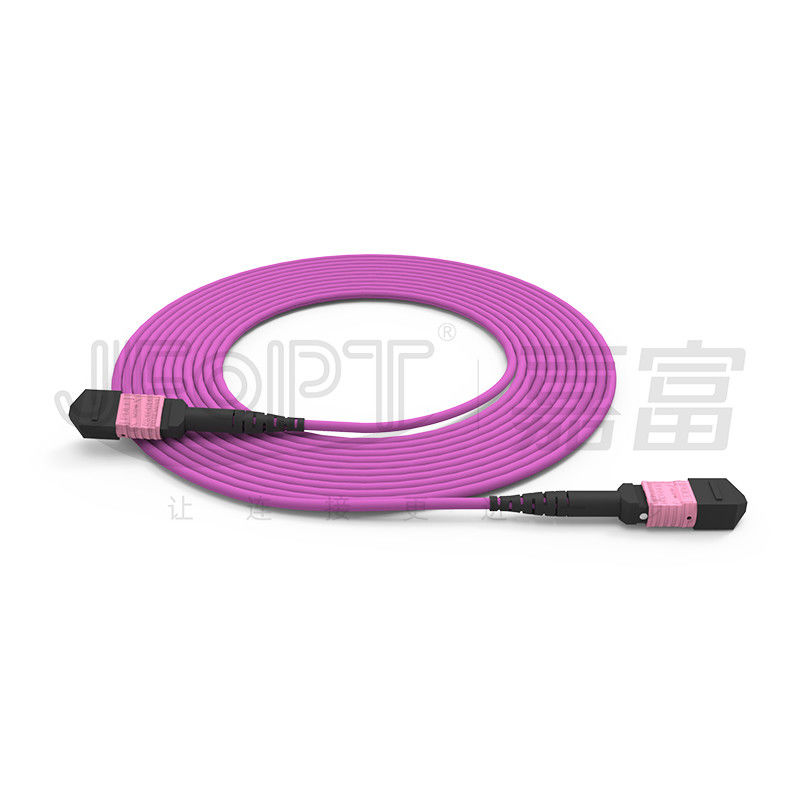

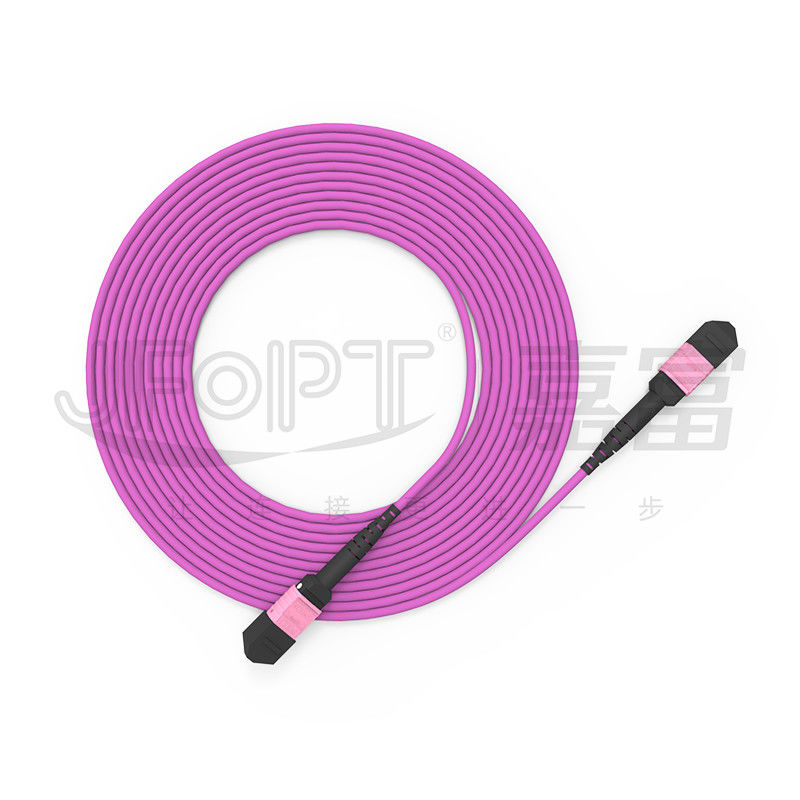

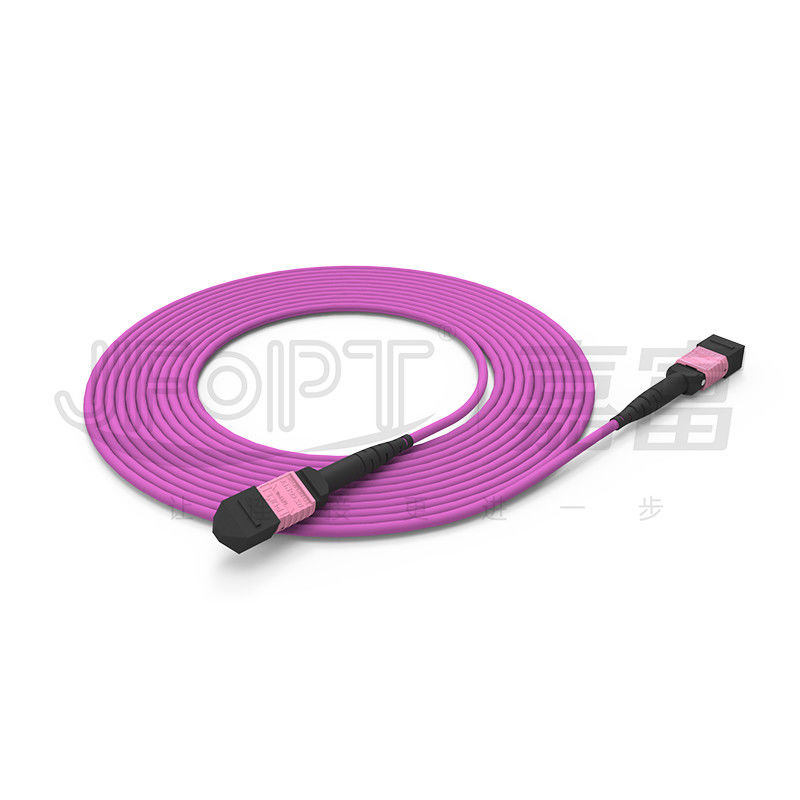

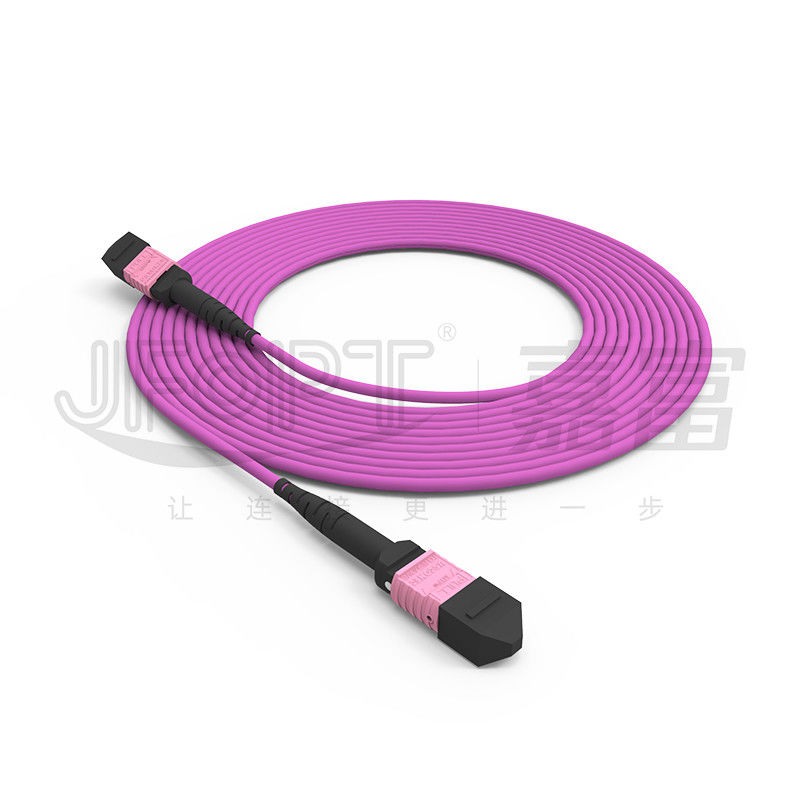

Núcleos OM4 multimodo 50/125 LSZH 3.0-4.0mm Heather Violet Jumper do cabo de remendo 24 de MTP 100G
A capacidade de produção diária de JFOPT para ligações em ponte dos núcleos de MTP-MTP 24 pode alcançar 1000 unidades. Atualmente, o uso do maket de 24 ligações em ponte dos núcleos MTP é em segundo somente àquele de 12 ligações em ponte dos núcleos MTP. As 24 ligações em ponte dos núcleos MTP podem conseguir a transmissão de dados 100G em uma única ligação em ponte. JFOPT centra-se sobre o controle da qualidade de ligações em ponte de MTP dos vários aspectos, incluindo a matéria prima, a cor, o processo de lustro, as inspeçãos (IL&RL, cara da extremidade, polaridade), o empacotamento, e os riscos do transporte. Nosso conector de Heather Violet MTP emparelhado com o mesmo cabo ótico da espinha dorsal da cor, e opções para a perda padrão ou de pequenas perdas. Todas as ligações em ponte de MTP/MPO de nossa empresa se submetem a testes do interferômetro da fim-cara 3D. Escolher cabos óticos de 3,0 ou de 4.0mm pode ser configurada com os fios do aramid de forças elásticas diferentes, fornecendo clientes as necessidades da tração com soluções mais elásticas. A seleção da fibra OM4 multimodo permite a largura de banda completa e a transmissão de alta velocidade sobre umas distâncias mais longas, fazendo a amplamente utilizada para prender necessidades até centenas de medidores. Para umas procuras mais altas, a fibra OM5 pode ser escolhida.
* características
|
①24 virolas dos núcleos MTP com opções para a perda padrão ou de pequenas perdas |
②Utiliza a fibra OM4 curvatura-insensível e o fio importado do aramid para tempo e estabilidade prolongados |
||||
|
|
|
||||
|
③Homem customizável e conectores fêmeas, PIN da elevada precisão |
④Apropriado para ambientes da fiação do alto densidade |
||||
|
|
|
||||
|
⑤peças e virolas maiorias originais de 100% |
|
||||
|
|
|
||||
* aplicações
redes do acesso 1.Fiber.
transmissão de dados 2.Fiber.
sistemas de comunicação 3.Fiber, redes da televisão por cabo, redes de telecomunicações.
redes da área 4.Local (LANs), redes de longa distância (WANs), FTTx.
* parâmetros do conector de MTP
|
Tipo do conector |
Perda de inserção |
Perda de retorno |
|||
|
Típico |
Máximo |
||||
|
Conector de MTP |
Padrão da manutenção programada |
0.25dB |
0.5dB |
APC≥60dB |
|
|
Manutenção programada de pequenas perdas |
0.12dB |
0.25dB |
|||
|
Padrão do milímetro |
0.2dB |
0.45dB |
PC≥25dB |
||
|
Milímetro de pequenas perdas |
0.12dB |
0.25dB |
|||
|
Masculino/fêmea |
Homem: com Pin, fêmea: sem Pin |
||||
* parâmetros do cabo
|
Artigos |
Parâmetros |
|||
|
Tipo da fibra |
G652D/G657A1/OM1/OM2/OM3/OM4/OM5 opcional |
|||
|
Contagem da fibra |
8/12/16/24 opcional |
|||
|
Membro de força |
Fio de Aramid |
|||
|
Material exterior do revestimento |
LSZH/PVC/TPU opcional |
|||
|
Diâmetro exterior do revestimento |
3.0mm |
|||
|
Cor exterior do revestimento |
Amarelo/alaranjado/verde/Heather Violet/personalização |
|||
|
Resistência à tração (prazo) |
80N |
|||
|
Resistência à tração (a curto prazo) |
150N |
|||
|
Esmague a resistência (o prazo) |
100N/cm |
|||
|
Resistência do esmagamento (a curto prazo) |
500N/cm |
|||
|
Raio de curvatura mínimo (dinâmica) |
20D |
|||
|
Raio de curvatura mínimo (estática) |
10D |
|||
|
Temperatura de funcionamento |
-20~60℃ |
|||
|
Temperatura de armazenamento |
-20~60℃ |
|||
|
Avaliação do fogo |
OFN/OFNR/OFNP opcional |
|||
|
Artigos |
Parâmetros |
|||
|
Tipo da fibra |
G652D/G657A1/OM1/OM2/OM3/OM4/OM5 opcional |
|||
|
Contagem da fibra |
2~12 núcleos |
|||
|
Membro de força |
Fio de Aramid |
|||
|
Material exterior do revestimento |
LSZH/PVC/TPU opcional |
|||
|
Diâmetro exterior do revestimento |
2.5x5.0mm |
|||
|
Cor exterior do revestimento |
Amarelo/alaranjado/verde/Heather Violet/personalização |
|||
|
Resistência à tração (prazo) |
100N |
|||
|
Resistência à tração (a curto prazo) |
200N |
|||
|
Esmague a resistência (o prazo) |
200N/cm |
|||
|
Resistência do esmagamento (a curto prazo) |
500N/cm |
|||
|
Raio de curvatura mínimo (dinâmica) |
50mm |
|||
|
Raio de curvatura mínimo (estática) |
30mm |
|||
|
Temperatura de funcionamento |
-20~60℃ |
|||
|
Temperatura de armazenamento |
-20~60℃ |
|||
|
Avaliação do fogo |
OFN/OFNR/OFNP opcional |
|||
* parâmetros 3D geométricos
|
Artigos |
Máximo |
Minuto |
||
|
Raio de curvatura (milímetros) |
X |
2000 |
-10000 |
|
|
Y |
- |
5 |
||
|
Ângulo (°) |
X |
0,15 |
-0,15 |
|
|
Y (APC) |
8,2 |
7,8 |
||
|
Y (PC) |
0,2 |
-0,2 |
||
|
Raio de curvatura do núcleo ótico (milímetros) |
- |
1 |
||
|
Altura da fibra (nanômetro) |
3500 |
1000 |
||
|
Diferença da altura da fibra adjacente (nanômetro) |
500 |
N/A |
||
|
Coplanar negativo máximo (nanômetro) |
300 |
N/A |
||
* opções da cor do conector
|
Conector de MTP |
||||
|
Manutenção programada |
Verde |
Amarelo |
||
|
Proveja o número PANTONE 346C da cor |
Proveja o número PANTONE 106C da cor |
|||
|
|
|
|||
|
Milímetro |
Bege |
Preto |
||
|
Proveja o número PANTONE 7534U da cor |
Proveja o preto 6C do número PANTONE da cor |
|||
|
|
|
|||
|
Aqua |
Heather Violet |
|||
|
Proveja o número PANTONE 310C da cor |
Proveja o número PANTONE 1905C da cor |
|||
|
|
|
|||
|
Violeta de Munsell |
Magenta |
|||
|
Proveja o número PANTONE 2587C da cor |
Proveja o número PANTONE 208C da cor |
|||
|
|
|
|||
|
Verde-lima |
|
|||
|
Proveja o número PANTONE 375C da cor |
||||
|
|
||||
* seleção da bota do conector
|
Tipo da bota de MTP |
||||
|
Tipo |
Especificação |
Cabo aplicável OD |
Imagem |
Desenhos |
|
Bota redonda |
2,0 bota L=33.2mm |
2,0 |
|
|
|
3,0 bota L=33.2mm |
2.5/3.0 |
|
|
|
|
3,0 bota L=16mm |
3,0 |
|
|
|
|
3,0 bota dobrável L= 33.6mm |
3,0 |
|
|
|
|
3,6 bota L=33.2mm |
3,6 |
|
|
|
|
3,6 bota L= 16mm |
3,6 |
|
|
|
|
3,6 bota dobrável L= 33.6mm |
3,6 |
|
|
|
|
4,5 bota L=33.2mm |
4.0/4.5 |
|
|
|
|
comprimento 33.2mm de 5,5 botas |
5.0/5.5 |
|
|
|
|
Bota do cabo de fita |
3.0*6.0 bota L=33.2mm |
3.0*6.0 |
|
|
|
2.5*5.0 bota L= 21.3mm |
2.5*5.0 |
|
|
|
|
Bota desencapada da fibra da fita |
Bota desencapada L=19mm da fibra da fita |
Fibra desencapada da fita |
|
|
|
Aba push pull |
Universal para todas as botas |
Universal |
|
|
* seleção da polaridade
|
|
* empacotamento do produto
|
|
|
|
Saco antiestático engrossado |
Caixa engrossada |
* força da fábrica
|
Profissional: JFOPT tem-se centrado sobre a produção das ligações em ponte da fibra por mais de 20 anos e possui técnicas de fabricação profissionais para produzir as ligações em ponte de alta qualidade e de capacidade elevada da fibra. |
|
||||
|
Capacidade de fabricação: JFOPT tem 5 linhas e equipamentos de produção, permitindo a produção rápida e eficiente de uma grande quantidade de ligações em ponte da fibra encontrar procuras dos clientes. |
|
||||
|
QC: JFOPT executa as medidas de controle restritas da qualidade, incluindo inspeçãos profissionais da qualidade e monitorando em cada fase da obtenção de matéria prima aos processos de produção. Os testes da perda de inserção e a inspeção da fim-cara são conduzidos para assegurar a qualidade de produto. |
|
||||
|
Aplicação padrão: JFOPT pode tornar-se e restritamente aderir aos padrões de produção da ligação em ponte da fibra de acordo com exigências de cliente, assegurando a consistência e a estabilidade do desempenho dos produtos. |
|
||||
|
Inovação tecnológica: JFOPT sublinha a inovação tecnológica e tem uma equipe profissional do R&D dedicada a desenvolver umas ligações em ponte mais avançadas e mais de capacidade elevada da fibra. |
|
||||
|
Serviço de apoio: JFOPT proporciona pre-vendas detalhadas e os serviços pós-vendas, incluindo a consulta, recomendações do produto, e a manutenção técnicas das cargo-vendas, encontrar necessidades do cliente e assegurar a satisfação do cliente. |
|
||||
* Q&A frequente
1.What deve ser considerado ao personalizar ligações em ponte de MTP?
Comprimento da ligação em ponte de MTP/material do cabo/tipo da fibra e da contagem do núcleo/gênero do conector (masculino/fêmea)/perda de inserção especificações/preferências de cor/exigências e personalização de rotulagem
2.How nós asseguramos a estabilidade de nossas ligações em ponte de MTP?
As ligações em ponte do MTP de JFOPT submetem-se aos testes da interferência 3D de 100% e à perda 100% de inserção que testam para assegurar a estabilidade do parâmetro.
prazo de execução da entrega 3.Our?
Nós temos uma capacidade de produção mensal de conectores de 30.000+ MTP, assegurando a entrega alerta de suas ordens.
4.What que outros produtos derivados de MTP nós oferecem?
Nós igualmente fabricamos laços de retorno de MTP, atenuador de MTP, de gênero de MTP cambiadores, e ligações em ponte da TA, entre outros produtos MTP-relacionados.
