Lugar de origem:
China
Marca:
JFOPT
Número do modelo:
MPO/P (F) - LC/U 12F OM3 3,0 LSZH SL B 1M
Contacte-nos

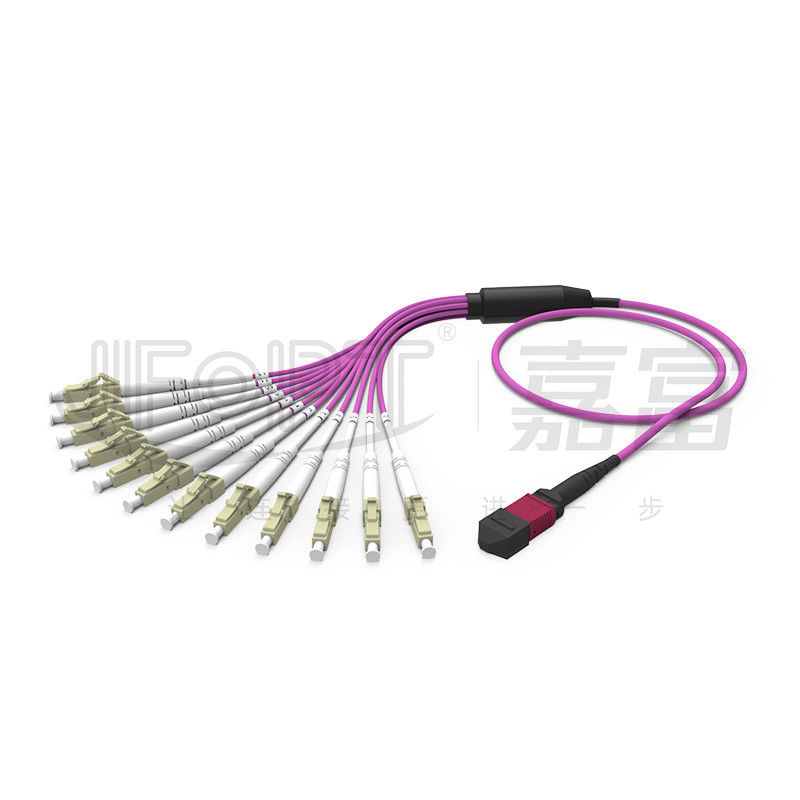

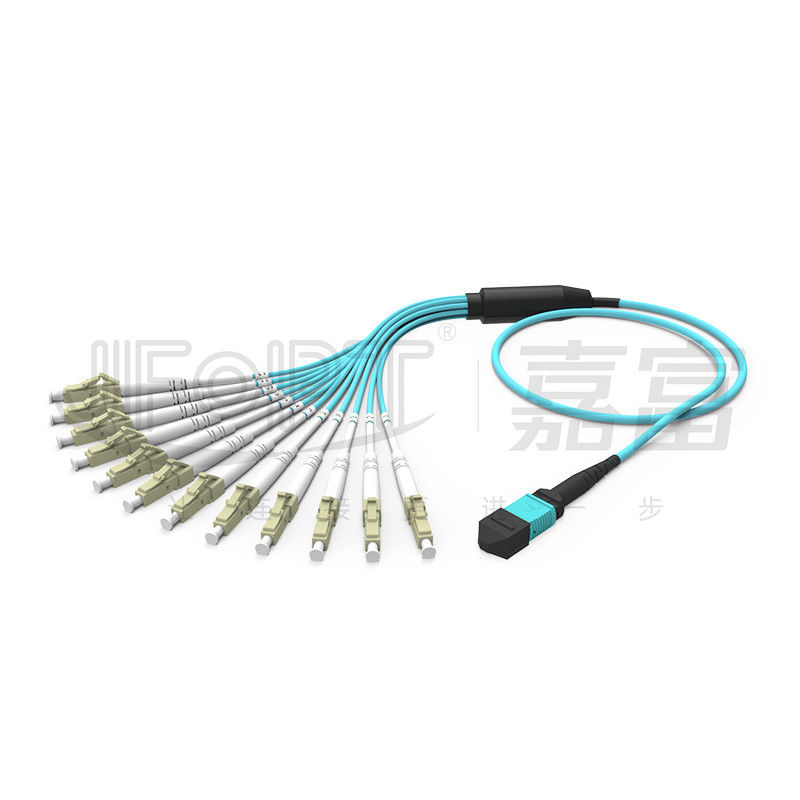

Cabo de remendo curto do ramo de MPO-LC/SC/FC/ST - 12 fibras MPO - do cabo frente e verso 50/125 3.0mm LSZH da fuga do LC de polaridade multimodo do Aqua B MPO
As ligações em ponte da fibra do ramo de MPO/MTP são projetadas converter o conector da multi-fibra MPO/MTP em conectores da único-fibra LC/SC/FC/ST usando uma estrutura de ramificação. É amplamente utilizada em ambientes integrados alto densidade da fibra ótica tais como o centro de dados. As ligações em ponte da fibra do ramo de JFOPT MPO/MTP são feitas com fibra de alta qualidade dos tipos principais como Corning e fibra ótica de Yangtze, assim como as virolas de alta qualidade do TA e as cerâmicas. As estruturas de ramificação personalizadas asseguram a transmissão de dados estável a longo prazo. JFOPT pode fornecer várias opções da personalização tais como tipos do conector, comprimentos do cabo, comprimentos do ramo, materiais e diâmetros do ramo, contagens e polaridade de ramificação da fibra, e cores do cabo para cumprir exigências prendendo diferentes.
* características
①12 conexão frente e verso da fibra MPO-LC
|
②Feito com fibra OM3 curvatura-insensível para melhorar a estabilidade da transmissão
|
|
|
③Virolas multifiber de pequenas perdas de alta qualidade da TA e virolas cerâmicas de pequenas perdas
|
④Utiliza a fibra superior dos tipos principais como Corning e fibra ótica de Yangtze
|
|
|
⑤Disponível em várias estruturas de ramificação tais como os tubos do furcation de 0.9mm/2.0mm/3.0mm
|
⑥Alto densidade que cabografa, espaço de salvamento
|
|
|
⑦A instalação fácil e da tempo-economia
|
-
|
|
-
|
* aplicações
expedição de cabogramas do centro 1.Data
Sistemas de comunicação ótica 2.40G/100G
sistemas de comunicação 3.Fiber óticos, redes da televisão por cabo, redes das telecomunicações
redes da área 4.Local (LANs), redes de longa distância (WANs), FTTx
* parâmetros do conector de MPO/MTP
Tipo do conector |
Perda de inserção |
Perda de retorno |
|||
Típico |
Máximo |
||||
Conector de MPO |
Padrão da manutenção programada |
0.2dB |
0.75dB |
APC≥60dB |
|
Manutenção programada de pequenas perdas |
0.1dB |
0.35dB |
|||
Padrão do milímetro |
0.2dB |
0.6dB |
PC≥25dB |
||
Milímetro de pequenas perdas |
0.1dB |
0.35dB |
|||
Conector de MTP |
Padrão da manutenção programada |
0.25dB |
0.5dB |
APC≥60dB |
|
Manutenção programada de pequenas perdas |
0.12dB |
0.25dB |
|||
Padrão do milímetro |
0.2dB |
0.45dB |
PC≥25dB |
||
Milímetro de pequenas perdas |
0.12dB |
0.25dB |
|||
Masculino/fêmea |
Homem: com Pin, fêmea: sem Pin |
* parâmetros do conector de SC/LC/FC/ST
Tipo do conector |
Perda de inserção |
Perda de retorno |
|
SC/LC/FC/ST |
Manutenção programada |
≤0.3dB |
APC≥60dB |
Milímetro |
≤0.3dB |
UPC≥25dB |
* parâmetros geométricos de MPO/MTP 3D
Artigos |
Máximo |
Minuto |
||
Raio de curvatura (milímetros) |
X |
2000 |
-10000 |
|
Y |
- |
5 |
||
Ângulo (°) |
X |
0,15 |
-0,15 |
|
Y (APC) |
8,2 |
7,8 |
||
Y (PC) |
0,2 |
-0,2 |
||
Raio de curvatura do núcleo ótico (milímetros) |
- |
1 |
||
Altura da fibra (nanômetro) |
3500 |
1000 |
||
Diferença da altura da fibra adjacente (nanômetro) |
500 |
N/A |
||
Coplanar negativo máximo (nanômetro) |
300 |
N/A |
* parâmetros geométricos de SC/LC/FC/ST 3D (opcionais)
Artigos |
UPC |
APC |
||||
SC/FC/ST |
LC |
SC/FC |
LC |
|||
Manutenção programada |
Milímetro |
Manutenção programada |
Milímetro |
Manutenção programada |
Manutenção programada |
|
Raio de curvatura (milímetros) |
10-25 |
7-25 |
5-12 |
|||
Offset do vértice (μm) |
≤50 |
≤30 |
||||
Fibra comprimida (nanômetro) |
±100 |
|||||
Desvio de ângulo (°) |
0 |
8±0.3 |
||||
Desvio de ângulo bond (°) |
0 |
±0.5 |
||||
Diâmetro da fibra (μm) |
123-135 |
* opções da cor do conector
Conector de MPO |
||||
Único modo |
Verde |
Amarelo |
||
Proveja o número PANTONE 2270C da cor |
Proveja o número PANTONE 100C da cor |
|||
|
|
|||
Multimodo |
Bege |
Aqua |
||
Proveja o número PANTONE 7534C da cor |
Proveja o número PANTONE 2226C da cor |
|||
|
|
|||
Violeta |
- |
|||
Proveja o número PANTONE 7641C da cor |
||||
|
Conector de MTP |
||||
Único modo |
Verde |
Amarelo |
||
Proveja o número PANTONE 346C da cor |
Proveja o número PANTONE 106C da cor |
|||
|
|
|||
Multimodo |
Bege |
Preto |
||
Proveja o número PANTONE 7534U da cor |
Proveja o preto 6C do número PANTONE da cor |
|||
|
|
|||
Aqua |
Heather Violet |
|||
Proveja o número PANTONE 310C da cor |
Proveja o número PANTONE 1905C da cor |
|||
|
|
|||
Violeta de Munsell |
Magenta |
|||
Proveja o número PANTONE 2587C da cor |
Proveja o número PANTONE 208C da cor |
|||
|
|
|||
Verde-lima |
- |
|||
Proveja o número PANTONE 375C da cor |
||||
|
Conector do LC |
||||
Único modo |
Azul |
Verde |
||
|
|
|||
Multimodo |
Bege |
Aqua |
||
|
|
|||
Heather Violet |
Verde-lima |
|||
|
|
* parâmetros do cabo ótico
Artigo |
Parâmetro |
|||
Tipo da fibra |
G652D/G657A1/OM1/OM2/OM3/OM4/OM5 opcional |
|||
Contagem da fibra |
8/12/16/24 opcional |
|||
Elemento do reforço |
Fio de Aramid |
|||
Material exterior da bainha |
LSZH/PVC/TPU opcional |
|||
Diâmetro exterior da bainha |
3.0mm |
|||
Cor exterior da bainha |
Feito-à-medida |
|||
Resistência à tração máxima (prazo) |
80N |
|||
Resistência à tração máxima (a curto prazo) |
150N |
|||
Resistência máxima do esmagamento (a longo prazo) |
100N/cm |
|||
Resistência máxima do esmagamento (a curto prazo) |
500N/cm |
|||
Raio de curvatura mínimo (dinâmica) |
20D |
|||
Raio de curvatura mínimo (estática) |
10D |
|||
Temperatura de funcionamento |
-20~60℃ |
|||
Temperatura de armazenamento |
-20~60℃ |
|||
Retardance de chama |
OFN/OFNR/OFNP opcional |
* opções do conector do LC
Seleção frente e verso do produto |
|||||
Diâmetro do cabo |
Tipo da bota |
Imagem |
Desenho |
||
2.0mm |
Padrão |
|
|
||
3.0mm |
Padrão |
|
|
Única seleção do produto |
|||||
Diâmetro do cabo |
Tipo da bota |
Imagem |
Desenho |
||
0.9mm |
Padrão |
|
|
||
2.0mm |
Padrão |
|
|
||
3.0mm |
Padrão |
|
|
* opções de ramificação
|
|
Estrutura de descascamento do cabo principal |
|
|
|
Fanout com comprimento igual |
Fanout com comprimento desigual |
|
|
Ramificação da subunidade direta de 0.9mm |
|
|
|
Ramificação da subunidade direta de 2.0/3.0mm |
* seleção da polaridade
MPO/MTP |
||||
|
||||
|
LC |
||||
|
||||
|
* empacotamento do produto
|
|
Saco antiestático engrossado |
Caixa engrossada |
* força da fábrica
Especialização: Com mais de 20 anos de experiência em MPO e na produção convencional da ligação em ponte da fibra ótica, JFOPT tem uma equipe do R&D e um equipamento de produção profissionais dedicados a encontrar várias necessidades da instalação. Nossos produtos passaram certificações e testes internacionais múltiplos. |
|
||||
Capacidade de fabricação: JFOPT tem linhas de produção múltiplas para MPO e conectores convencionais, assim como equipamento do cabo e da ramificação, assegurando a entrega rápida. |
|
||||
Controle da qualidade: JFOPT tem medidas de controle restritas da qualidade no lugar, incluindo a inspeção da fim-cara da fábrica e os testes 100%, usando o equipamento de teste profissional para assegurar o desempenho de transmissão estável. |
|
||||
Normalização: JFOPT pode proporcionar vários serviços da personalização para tipos do conector, tipos de cabo, diâmetros exteriores, cor, sequências do fio, empacotando, e mais, e igualmente apoia a produção feita sob encomenda baseada em projetos cliente-fornecidos ou em amostras, assegurando a estabilidade da consistência e do desempenho para cumprir exigências prendendo diferentes. |
|
||||
Inovação tecnológica: JFOPT centra-se sobre a inovação tecnológica e tem-se uma equipe profissional do R&D dedicada ao desenvolvimento e à produção de várias ligações em ponte de capacidade elevada da fibra ótica, encontrando as procuras em mudança do mercado. |
|
||||
Serviço e suporte laboral: JFOPT proporciona pre-vendas detalhadas e os serviços pós-vendas, incluindo a consulta técnica, as recomendações do produto, e a manutenção pós-venda, encontrar necessidades do cliente e assegurar a satisfação do cliente. |
|
||||
* Q&A frequente
1.What devo eu considerar ao personalizar ligações em ponte do ramo de MPO?
Ao personalizar ligações em ponte do ramo de MPO, você deve considerar os seguintes fatores: comprimento, comprimento do ramo, diâmetro de fio do ramo, material do cabo, de tipo e de contagem da fibra conectores masculinos/fêmeas, exigências dos padrões da perda da virola, da cor, da rotulagem, e o outro da personalização.
2.How nós asseguramos a estabilidade dos parâmetros das nossas ligações em ponte da fibra?
JFOPT assegura a estabilidade dos parâmetros das ligações em ponte da fibra com os testes 100% da perda de inserção e a inspeção da fim-cara.
3.What é nosso prazo de execução da entrega?
Para produtos regulares, nosso prazo de execução da entrega realiza-se dentro de 5 dias de trabalho, assegurando a expedição alerta.
4.What que outros produtos derivados de MPO nós oferecem?
Além do que ligações em ponte do ramo de MPO, nós igualmente produzimos laços de retorno de MPO, atenuador de MPO, de adaptador de MPO conectores homem-à-fêmeas, ligações em ponte da TA, e outros produtos relacionados de MPO.
