Lugar de origem:
China
Marca:
JFOPT
Número do modelo:
JFOC-GJSFJV/GJSFJH
Contacte-nos
palavra simples/duplex do Uni-tubo em volta da resistência reforçada fio da torsão de Armor Crush /Tension/ da espiral de Aramid do cabo flexível
A palavra simples blindada do único-tubo de JFOPT/estrutura redonda frente e verso do cabo envolve envolver uma ou dois fibras apertado-protegidas com uma camada de tubo de aço blindado da espiral de aço inoxidável, cobrindo o com o fio do aramid como um membro de força, e expulsando então uma camada de bainha exterior do PVC (cloreto Polyvinyl) ou do LSZH (halogênio zero do baixo fumo) para proteger sua estrutura interna. O tubo de aço blindado da espiral de aço inoxidável, combinado com o enchimento importado do aramid, mais adicional aumenta a resistência à tração, a força compressiva, e a resistência da fibra às mordidas do roedor. O cabo de JFOPT é feito com fibras principais do tipo tais como YOFC/Corning, os materiais revestindo de alta qualidade, e o fio do aramid. Exibem o desempenho excelente com transmissão de pequenas perdas, estável, e confiança alta. Além disso, passaram testes e certificações internacionais múltiplos.
* características do produto
|
①Feito com fibras óticas de YOFC/Corning e de outros tipos principais, assegurando a qualidade ótica excelente da transmissão de dados do desempenho e |
②Protegido pelo tubo espiral de aço inoxidável, fornecendo a boas força compressiva e resistência às mordidas do roedor |
|
|
|
|
③Reforçado com o fio de grande resistência do aramid, fornecendo a resistência à tração excelente para o cabo |
④Oferece opções diferentes para que os materiais da bainha cumpram várias exigências da resistência de fogo, assegurando a segurança e a confiança |
|
|
|
|
⑤fábrica 100% testada para garantir o desempenho de transmissão |
- |
|
|
- |
* aplicações
sistemas de comunicação 1.Optical.
2.Interconnection do equipamento de comunicação.
uma comunicação 3.Fiber ótica.

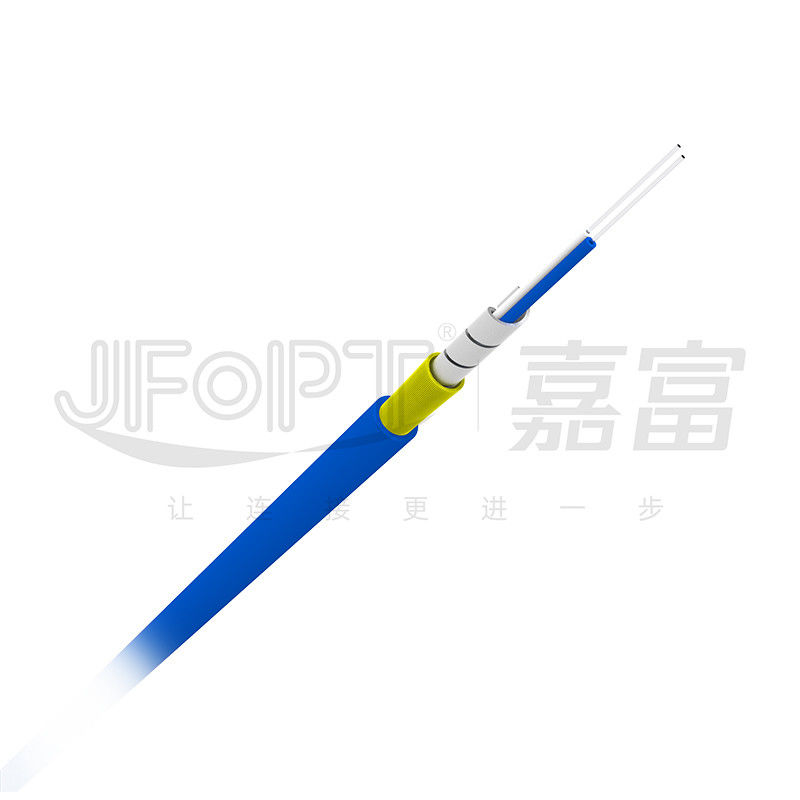

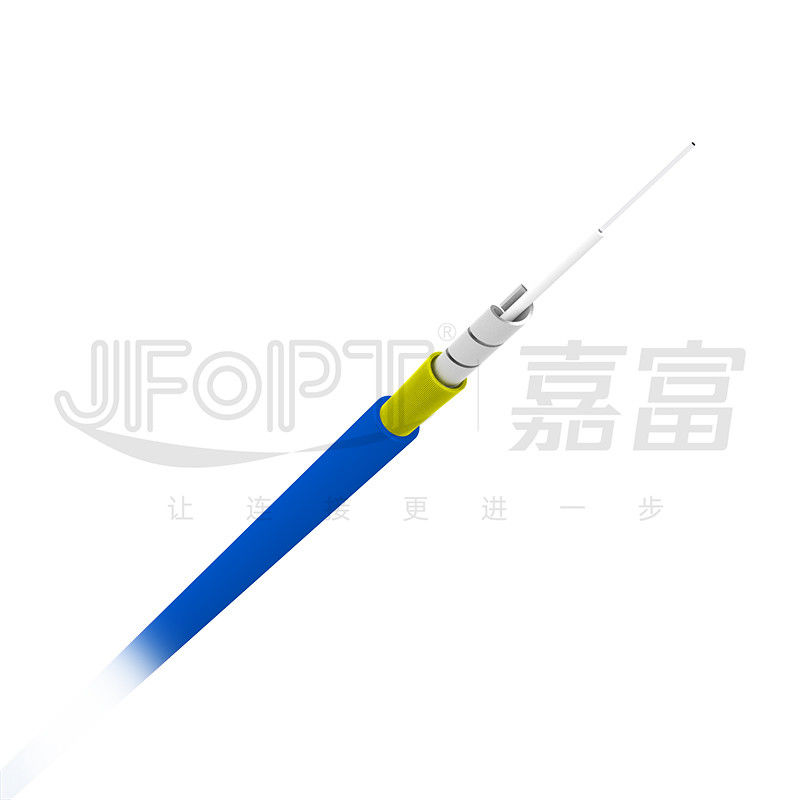

* apresentação da estrutura
* parâmetros do cabo
|
Artigos |
Especificações |
||||||
|
Contagem da fibra |
1 |
2 |
|||||
|
Tubo do metal |
Diâmetro apertado do amortecedor |
0.85±0.05mm |
0.6±0.05mm |
||||
|
Material do tubo do metal |
de aço inoxidável |
||||||
|
Diâmetro do tubo do metal |
1.45±0.05mm |
1.85±0.05mm |
|||||
|
Espessura do tubo do metal |
0.2±0.05mm |
0.25±0.05mm |
|||||
|
Revestimento exterior |
Dimensão |
3.0±0.1mm |
|||||
|
Material |
PVC/LSZH/TPU |
||||||
|
Cor |
AZUL (manutenção programada)/CINZENTO (milímetro) OU personalização |
||||||
* desempenho mecânico
|
Artigos |
Especificações |
||||||
|
Contagem da fibra |
1 |
2 |
|||||
|
Tensão) (do prazo/N |
100 |
||||||
|
Tensão (a curto prazo)/N |
200 |
||||||
|
Esmagamento) (do prazo/N/10cm |
1000 |
||||||
|
Esmagam (a curto prazo)/N/10cm |
3000 |
||||||
|
Mínimo curvatura raio (dinâmico)/milímetro |
20D |
||||||
|
Mínimo curvatura raio) (da estática/milímetro |
10D |
||||||
|
Temperature/℃ de funcionamento |
-20~+70 (PVC) /-40~+80 (LSZH) |
||||||
|
Armazenamento Temperature/℃ |
-20~+70 (PVC) /-40~+80 (LSZH) |
||||||
* parâmetros da fibra
|
Único modo |
||||||
|
Artigos |
Unidade |
G.652D |
G.657A1 |
G.657A2 |
||
|
Diâmetro de campo de modo |
1310nm |
μm |
9.1±0.4 |
8.8±0.4 |
8.8±0.4 |
|
|
1550nm |
μm |
10.4±0.5 |
9.8±0.5 |
9.8±0.5 |
||
|
Diâmetro do revestimento |
μm |
125±1 |
125±0.7 |
125±0.7 |
||
|
Não-forma circular do revestimento |
% |
≤1 |
≤0.7 |
≤0.7 |
||
|
Erro da concentricidade do Núcleo-revestimento |
μm |
≤0.6 |
≤0.5 |
≤0.5 |
||
|
Diâmetro de revestimento |
μm |
245±7 |
245±5 |
245±5 |
||
|
Não-forma circular de revestimento |
% |
≤6.0 |
≤6.0 |
≤6.0 |
||
|
Erro da concentricidade do Revestimento-revestimento |
μm |
≤12.0 |
≤12.0 |
≤12.0 |
||
|
Comprimento de onda de interrupção do cabo |
nanômetro |
λcc≤1260 |
λcc≤1260 |
λcc≤1260 |
||
|
Atenuação |
1310nm |
dB/km |
≤0.35 |
≤0.35 |
≤0.35 |
|
|
1550nm |
dB/km |
≤0.25 |
≤0.25 |
≤0.25 |
||
|
Multi-modo |
|||||||
|
Artigos |
unidade |
62.5/125 |
50/125 |
OM3-150 |
OM3-300 |
OM4 |
|
|
Diâmetro de núcleo |
μm |
62.5±2.5 |
50±2.5 |
50±2.5 |
50±2.5 |
50±2.5 |
|
|
Diâmetro do revestimento |
μm |
125±1.0 |
125±1.0 |
125±1.0 |
125±1.0 |
125±1.0 |
|
|
Não-forma circular do núcleo |
% |
≤5.0 |
≤5.0 |
≤5.0 |
≤5.0 |
≤5.0 |
|
|
Não-forma circular do revestimento |
% |
≤1.0 |
≤1.0 |
≤1.0 |
≤1.0 |
≤1.0 |
|
|
Erro da concentricidade do Núcleo-revestimento |
μm |
≤1.5 |
≤1.5 |
≤1.0 |
≤1.0 |
≤1.0 |
|
|
Diâmetro de revestimento |
μm |
245±7 |
245±7 |
245±7 |
245±7 |
245±7 |
|
|
Não-forma circular de revestimento |
% |
≤6.0 |
≤6.0 |
≤6.0 |
≤6.0 |
≤6.0 |
|
|
Erro da concentricidade do Revestimento-revestimento |
μm |
≤12.0 |
≤12.0 |
≤12.0 |
≤12.0 |
≤12.0 |
|
|
Largura de banda de OFL |
850nm |
Megahertz·quilômetro |
≥160 |
≥500 |
≥700 |
≥1500 |
≥3500 |
|
1300nm |
Megahertz·quilômetro |
≥500 |
≥500 |
≥500 |
≥500 |
≥500 |
|
|
Coeficiente de atenuação |
850nm |
dB/km |
≤3.0 |
≤3.0 |
≤3.0 |
≤3.0 |
≤3.0 |
|
1300nm |
dB/km |
≤1.0 |
≤1.0 |
≤1.0 |
≤1.0 |
≤1.0 |
|
* empacotamento do produto
|
|
|
|
Embalado no cilindro |
Cilindro selado |
* força da fábrica
|
Experiência: JFOPT tem uma equipe do R&D, uma tecnologia de produção, e um equipamento profissionais para produzir os cabos de alta qualidade que encontram necessidades diferentes ambientais e da exigência. |
|
||||
|
Capacidade de fabricação: JFOPT tem 40 máquinas blindadas internas da fabricação do cabo, assegurando a entrega oportuna de ordens blindadas em grande escala do cabo. Com linhas e equipamento profissionais de produção, nós podemos eficientemente produzir uma grande quantidade de cabos para encontrar procuras dos clientes. |
|
||||
|
Controle da qualidade: JFOPT executa medidas de controle restritas da qualidade. Além do que a matéria prima e inspeçãos entrantes, o processo de produção incorpora sistemas de testes automatizados da qualidade para vários componentes tais como a apertado-proteção, armoring espiral, e o revestimento exterior. Todo o equipamento de testes da produção é mantido regularmente. Com anos de competência técnica e de processos de produção blindados maduros da ligação em ponte, podem eliminar quase todas as anomalias em cabos blindados. |
|
||||
|
Desenvolvimento dos padrões: JFOPT tem uma equipe profissional e experiente do R&D que possa fornecer os cabos personalizados para encontrar necessidades diferentes ambientais e da exigência, assegurando a satisfação do cliente. |
|
||||
|
Inovação tecnológica: JFOPT sublinha a inovação tecnológica e projeta produtos blindados do cabo com estruturas, tamanhos, contagens do núcleo, e cores diferentes encontrar as necessidades diversas de clientes. |
|
||||
|
Serviço e suporte laboral: JFOPT proporciona pre-vendas detalhadas e os serviços pós-vendas, incluindo a consulta, recomendações do produto, e a manutenção técnicas das cargo-vendas, encontrar necessidades do cliente e assegurar a satisfação do cliente. |
|
||||
* Q&A frequente
1. Que fatores devem ser considerados ao comprar cabos óticos?
É importante considerar o modelo do cabo, a cor do revestimento, o diâmetro exterior, o material do revestimento, a avaliação do fogo, e o desempenho mecânico do cabo ótico.
2.Do você para aceitar a personalização da cor e da impressão?
Sim, nós podemos personalizar a cor e a impressão baseadas nas amostras que você fornece.
os tipos 3.What de cabos óticos podem você produzir?
Nós podemos produzir os vários tipos de cabos óticos internos e exteriores, incluindo cabos de remendo, mini cabos, cabos de fita, ADSS, GYTA, GYTS, GYXTW, e mais.
4.What é a quantidade de ordem mínima para seus cabos óticos?
Para cabos óticos regulares, a quantidade de ordem mínima é 1 quilômetro. Para cabos óticos especiais, contacte por favor nossa equipe das vendas para mais informações.
5.What é seu quadro de prazo de entrega?
Tipicamente, o prazo de entrega para cabos óticos regulares realiza-se dentro de 3 dias de trabalho.
