Lugar de origem:
China
Marca:
JFOPT
Certificação:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
Número do modelo:
LC/U-LC/U 12-96C SM Pullingeye PatchCord
Contacte-nos

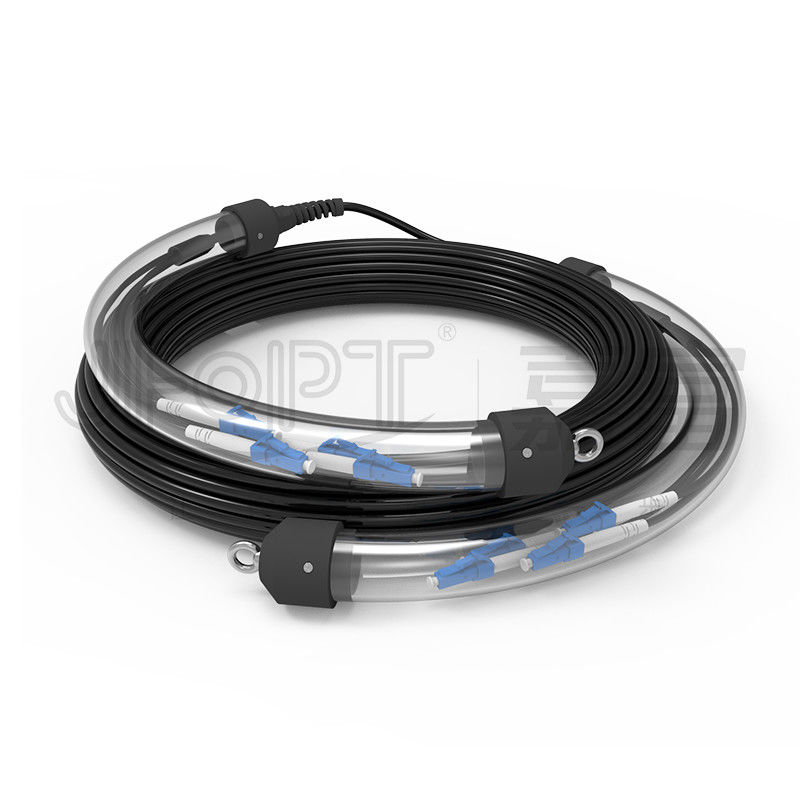

LC/UPC-LC/UPC cordão de remendo 12-96 núcleos G652D/G657A1/G657A2 tampão apertado com kit de puxar olho
Os cordões de adesivo pré-terminados LC-LC com kit de arranque são fabricados com um kit de arranque no ponto de ramificação, com base em cordão de adesivo de ramificação multi-núcleo,permitindo puxar e arrastar diretamente o cordão do adesivo durante a construçãoO kit pode ser compatível com vários tipos de cabos de patch, tais como cabos ópticos em conjunto, mini cabos ópticos, cabos ópticos blindados multi-core,Cabos ópticos de longa distânciaSe um cabo óptico em conjunto for usado como a espinha dorsal, a fibra interna 0,9 com amortecimento apertado normalmente pode ser terminada diretamente,ou pode ser terminado usando uma unidade de ramificação e estrutura de dutos para criar um ramo com um 2.0/3.0 diâmetro exterior.
Todos os cabos de patch pré-terminados LC-LC produzidos pela JFOPT usam ferrulas cerâmicas de grau triplo "A" e cablagem de fibra óptica de alta qualidade para garantir a transmissão de sinal e durabilidade a longo prazo.Além disso,, a JFOPT tem uma equipe técnica profissional que pode personalizar várias estruturas de tração, estruturas de galhos e estruturas de cabos para atender a diferentes cenários de construção.
* Características
| 1CTCC Ferrulas de cerâmica de grau triplo A | 2Utilização de núcleos de fibra de alta qualidade da Corning/YOFC |
 |
|
| 3Múltiplas opções para estruturas de tracção de cordões de fibra óptica | 4Conjunto personalizado de puxa-olhos para melhor compatibilidade e estabilidade |
|
|
*Aplicações
1.Redes de acesso a fibra
2Transmissão de dados por fibra
3- Sistemas de comunicações por fibra, redes de televisão por cabo, redes de telecomunicações
4.Redes de área local (LAN), redes de área larga (WAN), FTTx
* Parâmetros do conector
|
Tipo de conector |
SC/LC/FC/ST |
|||
|
Tipo de ferrule |
Modo único: UPC/APC; Modo múltiplo: UPC |
|||
|
Materiais de ferro |
Ferrule cerâmica de zircônio de grau A |
|||
|
Cor do conector |
Azul/verde/beige/aquático/mávaro |
|||
|
Perda de inserção |
≤ 0,3 dB/≤ 0,2 dB/≤ 0,15 dB |
|||
|
Perda de retorno |
Modo único: UPC≥50dB; APC≥60dB; Modo múltiplo: ≥25dB |
|||
|
Repetitividade |
≤ 0,2 dB |
|||
|
Intercambiáveis |
≤ 0,2 dB |
|||
* Parâmetros de geometria 3D (opcional)
|
Números |
UPC |
APC |
||||
|
SC / FC / ST |
LC |
SC / FC |
LC |
|||
|
SM |
MM |
SM |
MM |
SM |
SM |
|
|
Radius de curvatura (mm) |
10 a 25 |
7 a 25 |
5 a 12 |
|||
|
Deslocamento do ápice (μm) |
≤ 50 |
≤ 30 |
||||
|
Fibra deprimida (nm) |
± 100 |
|||||
|
Desvio do ângulo (°) |
0 |
8 ± 0.3 |
||||
|
Desvio do ângulo de ligação (°) |
0 |
± 0.5 |
||||
|
Diâmetro da fibra (μm) |
123-135 |
|||||
* Parâmetros do cabo óptico
|
Projeto |
Parâmetro |
|||||||
|
Tipo de fibra |
G652D / G657A1 / G657A2 / G655 / OM1 / OM2 / OM3 / OM4 / OM5 |
|||||||
|
Contagem de fibras |
2 |
4 |
6 |
8 |
12 |
24 |
36 |
48 |
|
Diâmetro do tampão apertado |
0.9mm |
|||||||
|
Membro da Força |
Fios de fibras sintéticas |
|||||||
|
Material do casaco exterior |
PVC / LSZH |
|||||||
|
Diâmetro do casaco exterior |
3.0 mm |
5.0 mm |
5.2 mm |
5.5 mm |
6.2 mm |
8.2 mm |
9.5 mm |
10.5 mm |
|
Cor do casaco exterior |
Amarelo / Laranja / Água / Verde / Violeta / Personalizado |
|||||||
|
Resistência à tração (a longo prazo) |
150 N |
300 N |
||||||
|
Resistência à tração (a curto prazo) |
300 N |
600N |
||||||
|
Resistência ao esmagamento (a longo prazo) |
200N/10cm |
|||||||
|
Resistência ao esmagamento (a curto prazo) |
1000N/10cm |
|||||||
|
Radius mínimo de curvatura (dinâmico) |
20D |
|||||||
|
Radius mínimo de curvatura (estático) |
10D |
|||||||
|
Temperatura de funcionamento |
-20 a 60 °C |
|||||||
|
Temperatura de armazenamento |
-20 a 60 °C |
|||||||
|
Classificação de incêndio |
OFFN / OFNR / OFNP |
|||||||
* Opções de ramificação
|
|
|
|
Estrutura do cabo principal |
|
|
|
|
|

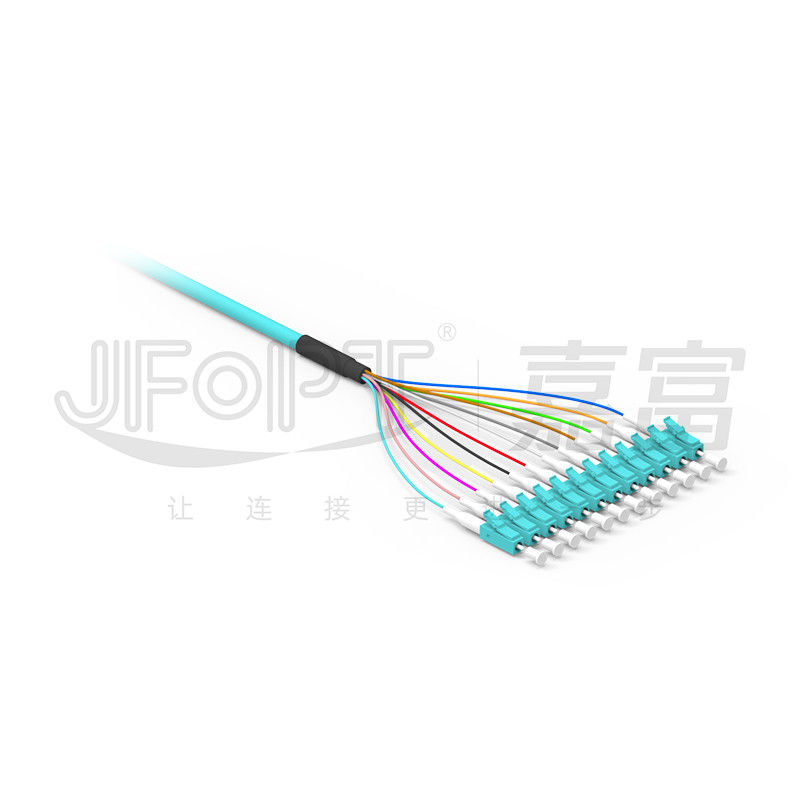

Fanout de comprimento igual |

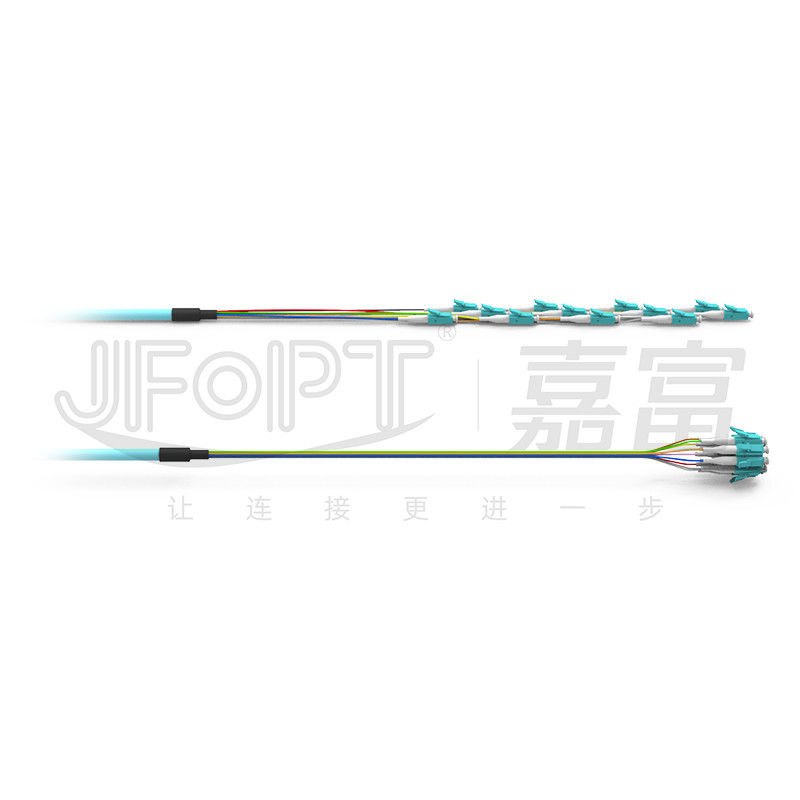

Fanout com comprimento desigual |
|
|
|
|
Repartição da subunidade direta |
|
|
|
|
|
Branqueamento de fibras com tubo solto de 2,0/3,0 mm |
|
|
|
|
|
Branqueamento de fibras com tubo blindado nu de 3,0 mm |
|
|
|
|
|
Branqueamento de fibras com tubo de blindagem em espiral de 3,0 mm |
|

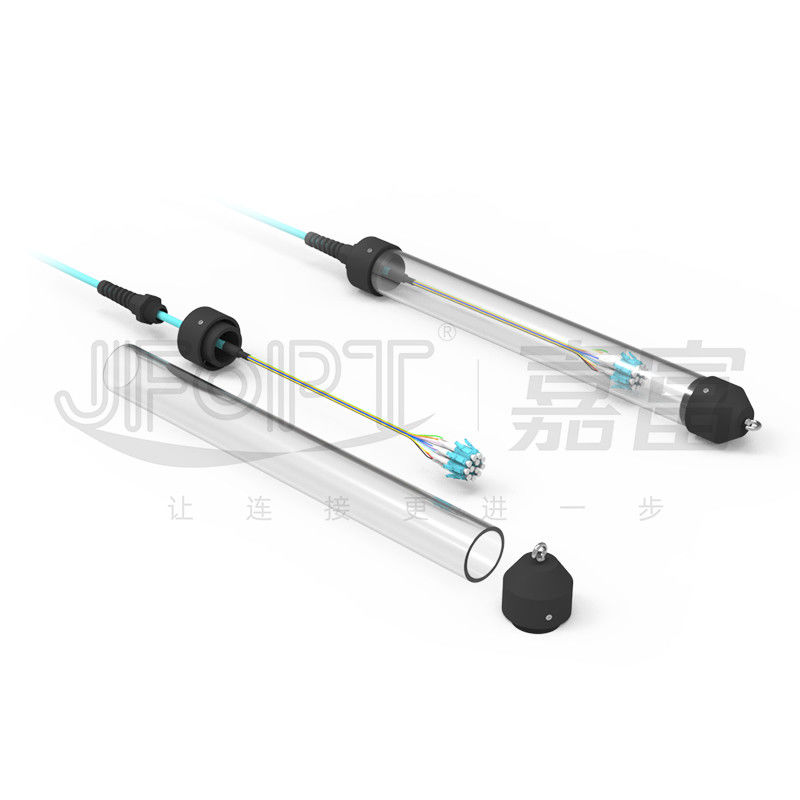

| Kit para puxar o olho com visor de estrutura de manga de malha |
|
| Kit de puxagem de olhos com mangas de malha e visor de estrutura do tubo interno de PVC |
|
| Kit de puxagem de olhos com mangas de malha e visor de estrutura do tubo interno de PVC |
|
| Kit de visão à prova d'água com visor de estrutura de tubo ondulado de PA |
|

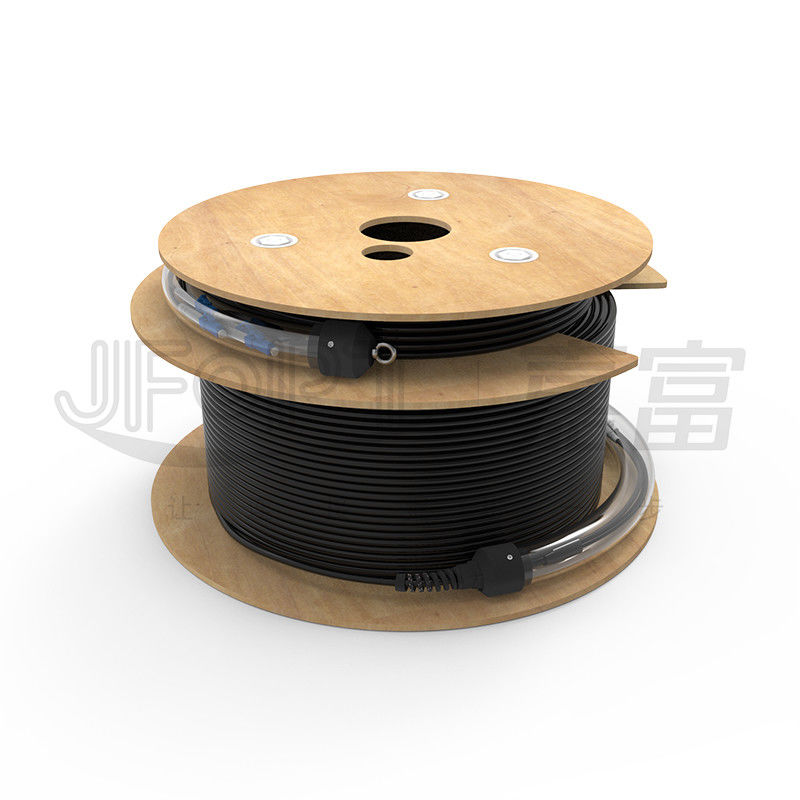

* Embalagem do produto
|
|
|
|
Embalagens de sacos auto-selados espessados |
Embalagens de cartão espessado |
* Força da fábrica
|
Especialização: A JFOPT acumulou anos de experiência na produção de saltadores de contagem de núcleo grande, garantindo perdas extremamente baixas e longa vida útil em ambientes complexos. |
|
||||
|
Capacidade de produção: Com 5 linhas e equipamentos de produção, a JFOPT está equipada com máquinas profissionais de corte de cabos multi-núcleo de grande diâmetro para enrolar rapidamente, eficientemente e cuidadosamente vários cabos de contagem de grandes núcleos,garantir uma entrega rápida. |
|
||||
|
Controle de qualidade: A JFOPT implementa um rigoroso controle de qualidade, abordando quaisquer problemas anormais tipicamente encontrados em cabos de grande número de núcleos através da otimização da qualidade das matérias-primas.Todos os processos de produção de conectores são submetidos a 100% de inspecção e teste. |
|
||||
|
Desenvolvimento padrão: A JFOPT pode personalizar cabos de salto de acordo com os requisitos do usuário, incluindo a cor do cabo, o diâmetro externo, o tipo e a quantidade do núcleo de fibra e a estrutura da embalagem.Os modelos de vedação e os desenhos de engenharia são utilizados para assegurar a aplicação das especificações técnicas do produto e a coerência entre as diferentes encomendas de lotes.. |
|
||||
|
Inovação tecnológica: A JFOPT enfatiza a inovação tecnológica e possui uma equipe profissional de P&D que desenvolve continuamente saltadores de fibra mais avançados e de alto desempenho. |
|
||||
|
Serviço e apoio técnico: A JFOPT presta serviços completos de pré-venda e pós-venda, incluindo consultoria técnica, recomendações de produtos e manutenção pós-venda,Para satisfazer as necessidades dos clientes e garantir a satisfação dos clientes. |
|
||||
* Frequentes perguntas e respostas- Não.
1O que deve ser considerado ao personalizar cabos padrão de fibra óptica?
Comprimento total do cordão do parche / comprimento do cabo / diâmetro do cabo do cabo / material do cabo de fibra / tipo de fibra e número de núcleos / cor / rotulagem e outros requisitos de personalização.
2Como garantimos a estabilidade dos nossos cabos de fibra óptica padrão?
Os cabos de fibra óptica da JFOPT são submetidos a um projeto de processo para garantir que 100% dos conectores passem no teste de perda de inserção e na inspeção de face final, garantindo parâmetros estáveis.
3Qual é o nosso prazo de entrega?
Para produtos padrão, o nosso prazo de entrega é controlado dentro de 5 dias úteis, garantindo o envio rápido.
